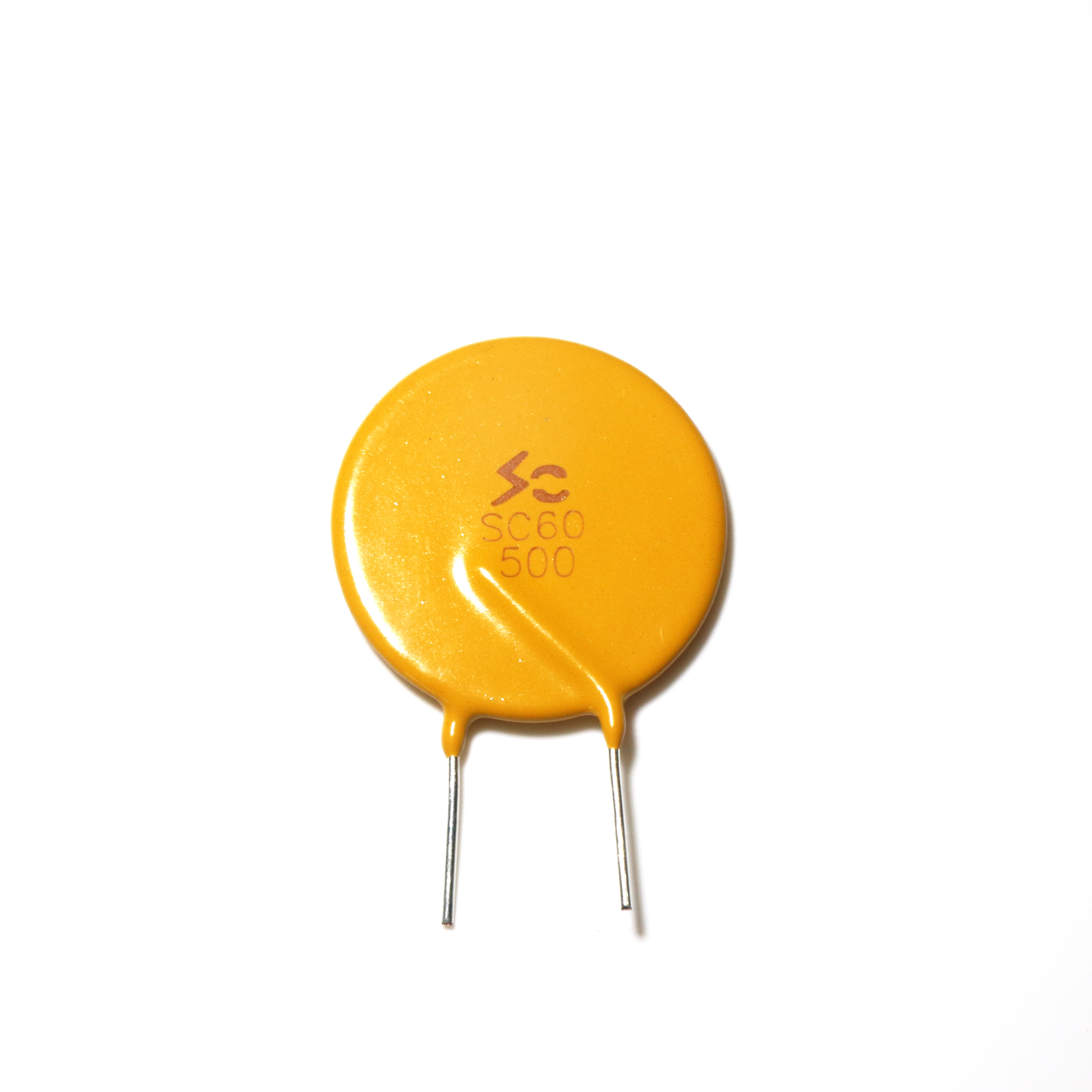

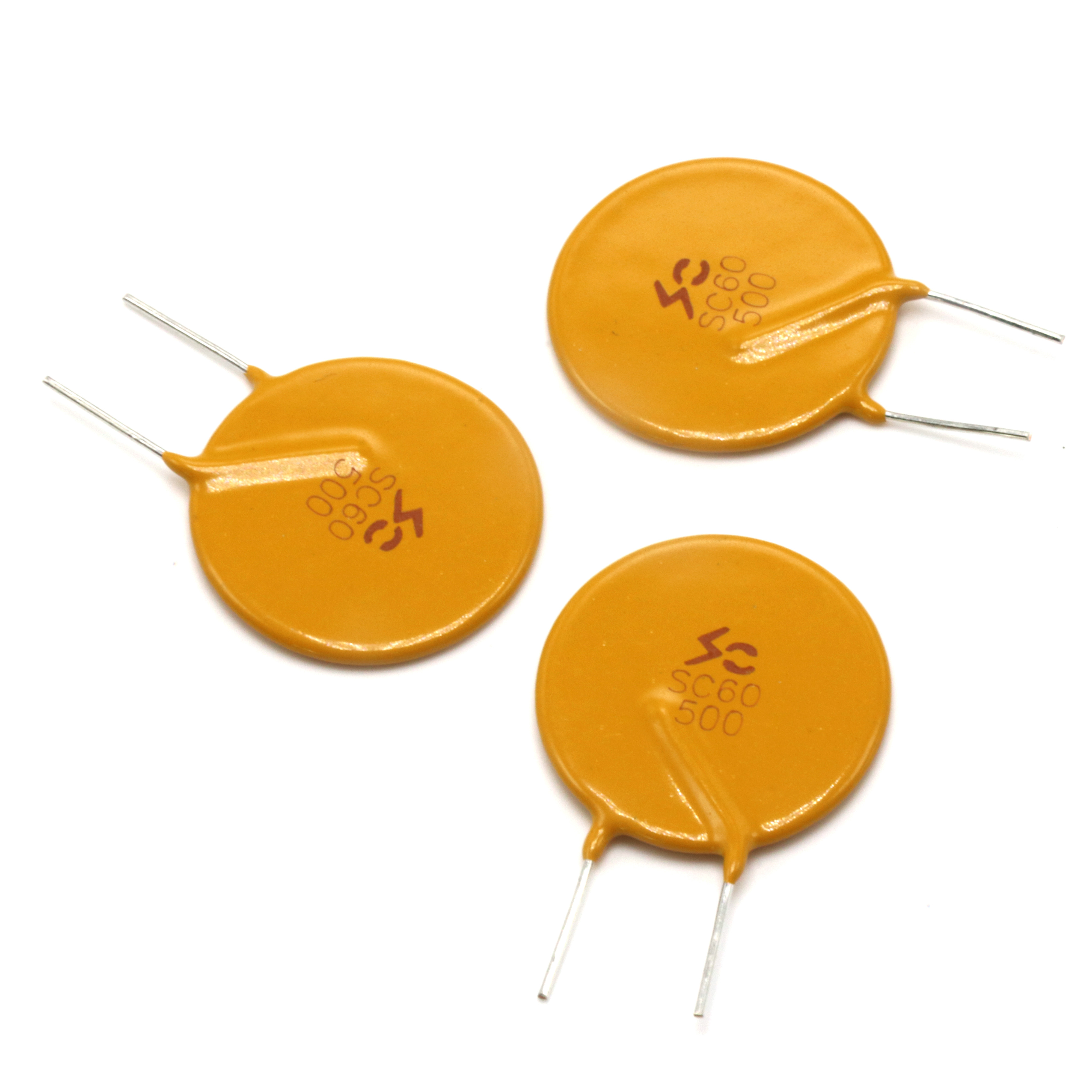

SOCAY Radial PTC Polymer Resetable Fuse PTCs SC60-185CZ0D لحماية الدوائر
PPTC فيوز قابلة لإعادة التثبيت DATASHEET:(SC60-185CZ0D_v96)2.pdf
واحدة من الميزات الرئيسية لهذا الصمامات PPTC راديال رصاص قابل لإعادة التثبيت هو قدرته على العمل في الحد الأقصى للتيار من 40A، وتوفير حماية واسعة ضد حوادث التيار الزائد. بالإضافة إلى ذلك،هذا الفيوز لديه نطاق التيار الاحتياطي 1.8A إلى 3.7A، مما يسمح لها بالعمل ضمن مجموعة واسعة من متطلبات التيار.
تم تصميم هذا المنتج كضامن قابل للإعادة ، وهو قادر على إعادة ضبط نفسه تلقائيًا بعد إزالة حالة خطأ ، مما يلغي الحاجة إلى استبدال يدوي.هذا يجعلها خيار مثالي للتطبيقات التي تتطلب موثوقية طويلة الأجل والحد الأدنى من الصيانة.
بشكل عام ، فإن فيوز PPTC القابل لإعادة ضبط الرصاص الشعاعي هو حل موثوق وفعال لحماية التيار الزائد في تطبيقات مختلفة.والقدرة على إعادة تعيين نفسها بعد حالة خطأ تجعلها خيار مثالي لمصنعي الإلكترونيات الذين يبحثون عن حل موثوق به منخفض الصيانة لحماية التيار الزائد.
مبدأ عمل PPTC هو كما يلي: عندما يمر تيار غير طبيعي من خلال PPTC ، فإن الحرارة المولدة (I2R) تجعل مادة مصفوفة البوليمر تتوسع ،ويتم فصل الجسيمات الموصلة الملفوفة حول الجزء الخارجي من مادة مصفوفة البوليمر، وبالتالي قطع القناة الموصلة من PPTC وتسبب في ارتفاع مقاومة PPTC، وبالتالي تقليل التيار غير الطبيعي. عند وقف التيار الزائد غير الطبيعي،مادة مصفوفة البوليمر PPTC تتقلص إلى شكلها الأصلي، وبالتالي إعادة توصيل الجسيمات الموصلة. القناة الموصلة ثم تعود إلى حالتها الأصلية منخفضة المقاومة.
| أنا أَحتفظُ | 1.85A |
| لقد تعثرت | 3.70A |
| V max | 60.0Vdc |
| أقصى | 40.0A |
| -أجل. | 2.10W |
| أقصى وقت لتشغيل تيار | 9.25A |
| أقصى وقت للسفر | 12.6S |
| R دقيقة | 0.08Ω |
| R max | 0.12Ω |
| R1 أقصى | 0.2Ω |
الصمام الشعاعي PPTC قابل لإعادة التثبيت مصمم للاستخدام في التطبيقات حيث المساحة محدودة. SC60-185CZ0D لديه ملف منخفض وبصمة صغيرةمما يجعلها مثالية للاستخدام في الأجهزة الإلكترونية الصغيرة مثل الهواتف المحمولة، الأجهزة اللوحية، ومشغلات الصوت المحمولة. تصميم الرصاص الشعاعي يجعل من السهل أيضًا تثبيتها وحاملها على لوحات الدوائر.
مصدر PPTC القابل لإعادة التثبيت مصمم لتوفير حماية موثوقة ضد أخطاء التيار الزائد.مما يساعد على تقليل فقدان الطاقة وتحسين كفاءة النظامعندما يحدث خطأ في التيار الزائد ، فإن مقاومة فيوز PPTC القابلة لإعادة التثبيت تزداد بسرعة ، مما يحد من التيار إلى مستوى آمن.
SC60-185CZ0D لديه R min من 0.08 أوم وحد أقصى لجهد التصنيف من 60V DC. كما أنه متوفر مع مجموعة واسعة من التصنيفات الحالية،مما يجعلها مناسبة للاستخدام في التطبيقات ذات الطلبات الحالية المختلفةويتوافق جهاز PPTC Resettable Fuse أيضًا مع RoHS ، مما يضمن استيفائه للمعايير البيئية الدولية.
الصمامات القابلة لإعادة ضبط PPTC ذات الرصاص SC60-185CZ0D مناسبة لمجموعة متنوعة من التطبيقات والسيناريوهات ، بما في ذلك مصادر الطاقة وشواحن البطاريات والأجهزة المحمولة وغيرها من الأجهزة الإلكترونية.حجمها المدمج، المقاومة المنخفضة، وتصميم الرصاص الشعاعي يجعل من السهل تثبيته واستخدامه، في حين أن حمايته الموثوقة من زيادة التيار يساعد على ضمان سلامة وطول عمر الأجهزة الإلكترونية.
س: ما هو اسم العلامة التجارية لهذا الفيوز القابل لإعادة التثبيت؟
الجواب: الاسم التجاري هو SOCAY.
السؤال: ما هو رقم الطراز لهذا الفيوز القابل للإعادة؟
الجواب: رقم النموذج هو SC60-185CZ0D.
س: أين يتم تصنيع هذا الفيوز القابل لإعادة التثبيت؟
الجواب: يتم تصنيعها في شنتشن، غوانغدونغ، الصين.
س: ما هو أقصى قدر من الجهد من هذا الفيوز القابل لإعادة ضبطه؟
الإجابة: أقصى فولتاج مسموح به هو 60 فولت.
س: ما هو الحد الأقصى للتيار المسموح به لهذا الفتيل القابل للإعادة؟
الجواب: الحد الأقصى للتيار الرقمي هو 40 آمبر.
