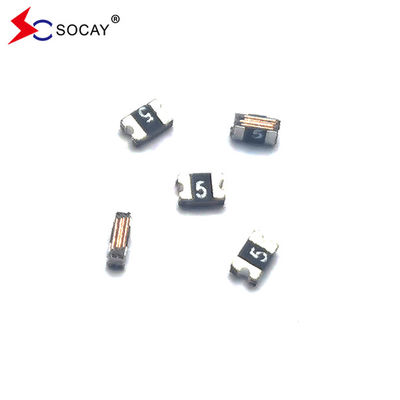

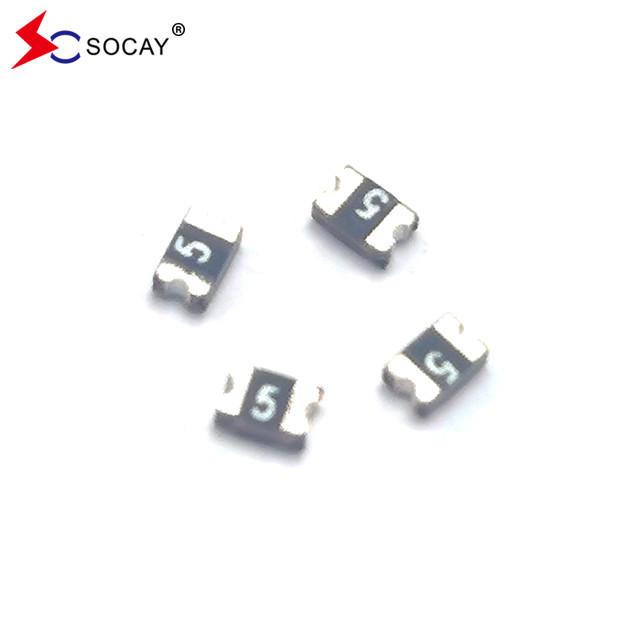

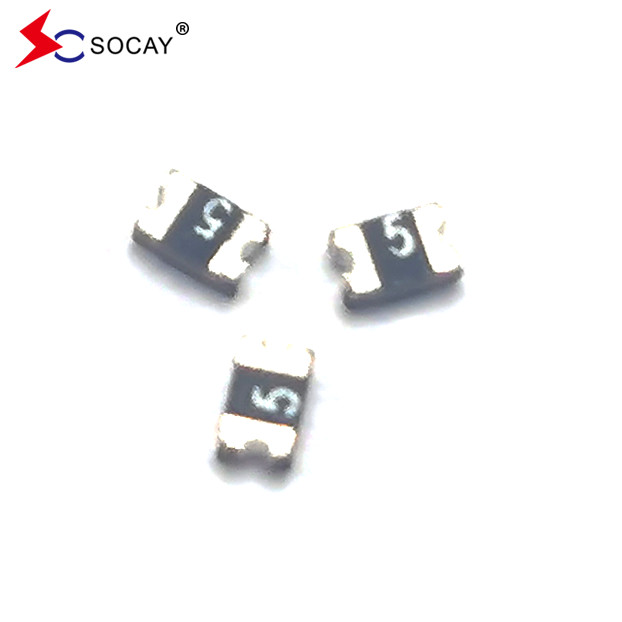

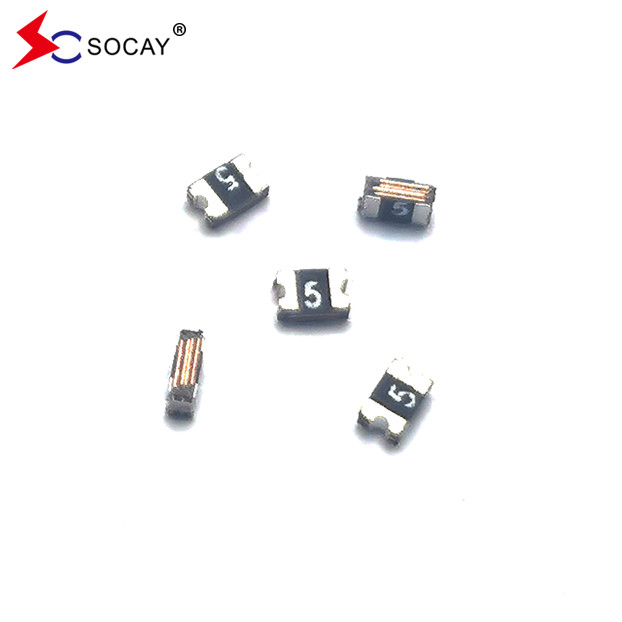

SOCAY PPTC فيوز قابل لإعادة التثبيت SCF050-9-0805RB 0.5A 9Vmax SMD0805 حزمة Imax 40A
ورقة بيانات:SCF0805RB السلسلة_v2208.1.pdf
| رقم الجزء | حافظ على التيار | التيار الحالي | الجهد القياسي | الحد الأقصى للتيار | القوة النموذجية |
الحد الأقصى للوقت إلى (تريب) |
المقاومة | ||
| أناتمسك(أ) | أنارحلة(أ) |
Vأقصى (Vdc) |
أناأقصى (أ) |
(ب)-أجل. (و) |
التيار الحالي (أ) |
الوقت (ثاني) |
Rدقيقة (Ω) |
R1ماكس (Ω) |
|
| المواد المعدنية المعدنية | 0.05 | 0.15 | 15.0 | 100 | 0.50 | 0.50 | 1.50 | 1.500 | 25.00 |
| الـ SCF010-0805RB | 0.10 | 0.30 | 15.0 | 100 | 0.50 | 0.50 | 1.50 | 1.000 | 8.000 |
| الـ SCF010-24-0805RB | 0.10 | 0.30 | 24.0 | 100 | 0.50 | 0.50 | 1.50 | 1.000 | 8.000 |
| الـ SCF020-0805RB | 0.20 | 0.50 | 9.0 | 100 | 0.50 | 8.00 | 0.02 | 0.500 | 3.500 |
| الـ SCF025-0805RB | 0.25 | 0.50 | 6.0 | 100 | 0.50 | 8.00 | 0.02 | 0.450 | 3.200 |
| SCF030-0805RB | 0.30 | 0.70 | 6.0 | 100 | 0.50 | 8.00 | 0.10 | 0.250 | 2.000 |
| الـ SCF035-0805RB | 0.35 | 0.75 | 6.0 | 100 | 0.50 | 8.00 | 0.10 | 0.250 | 1.200 |
| الـ SCF035-12-0805RB | 0.35 | 0.75 | 12.0 | 100 | 0.50 | 8.00 | 0.10 | 0.250 | 1.300 |
| الـ SCF050-0805RB | 0.50 | 1.00 | 6.0 | 100 | 0.60 | 8.00 | 0.10 | 0.150 | 0.850 |
| ما يلي: | 0.50 | 1.00 | 9.0 | 40 | 0.50 | 8.00 | 0.10 | 0.150 | 0.900 |
| الـ SCF075-0805RB | 0.75 | 1.50 | 6.0 | 100 | 0.60 | 8.00 | 0.20 | 0.090 | 0.385 |
| SCF100-0805RB | 1.00 | 1.95 | 6.0 | 100 | 0.60 | 8.00 | 0.30 | 0.060 | 0.230 |
| SCF110-0805RB | 1.10 | 2.20 | 6.0 | 100 | 0.60 | 8.00 | 0.30 | 0.060 | 0.210 |
|
أنا تمسك= الحفاظ على التيار الحالي. أقصى جهاز التيار الحالي لن يتم تشغيله في 25°Cهواء ثابت أنا رحلة= التيار الحالي الحد الأدنى للتيار الذي سيتحرك به الجهاز دائماً في 25°Cهواء ثابت V أقصى= أقصى جهد تشغيل يمكن أن يتحمل الجهاز دون تلف عند التيار الاسمي (Imax). أنا أقصى= الحد الأقصى لتلك الكهرباء التي يمكن أن يتحملها الجهاز دون تلف عند الجهد القياسي (Vmax). (ب) دالنوع= الحد الأقصى لتبديد الطاقة عندما يكون الجهاز في حالة تشغيل في 25°Cبيئة الهواء الثابت عند الجهد الاسمي. R دقيقة= المقاومة الدنيا للجهاز قبل التشغيل عند 25°C. R 1ماكس= يقاس أقصى مقاومة الجهاز بعد ساعة من إعادة التدفق. |
|||||||||
الخصائص:
|
u متوافقة مع RoHS و خالية من الهالوجين 0805 البعد، قابلة للتركيب على السطح، الحالة الصلبة u تيار تشغيل: 0.05A ~ 1.10A u أقصى فولت: 6V ~ 24Vdc u درجة حرارة التشغيل: -40 °C ~ + 85 °C
|
| الاختبارالبند | ظروف الاختبار | اقبل / معايير الرفض |
| المقاومة | في الهواء الثابت @ 25°C | Rدقيقة≤R≤R1أقصى |
| وقت الرحلة | التيار المحدد، Vأقصى، 25 درجة مئوية | T≤أقصى وقت للسفر |
| تيار الحفاظ | 30 دقيقة، في 1هـ | لا رحلة |
| حياة دورة الرحلة | Vأقصى، أناأقصى, 100 دورة | لا يوجد قوس أو حرق |
| الصبر في الرحلة | Vأقصىساعة واحدة | لا يوجد قوس أو حرق |
| المواد النهائية | النحاس النيكل المصفوف بالصين |
| منطقة اللحام | تلبي مواصفات تقييم البيئة RS 186-9E و ANSI/J-STD-002 الفئة 3. |
| الاختبارالبند | ظروف الاختبار | تغيير المقاومة |
| الشيخوخة السلبية | 85 درجة مئوية، 1000 ساعة | ± 10% |
| الرطوبة | 85°C/85%RH.100 ساعة | ± 5% |
| الصدمة الحرارية |
MIL-STD-202 ، طريقة 107G +85 درجة مئوية/-40 درجة مئوية، 20 مرة |
±33٪ تغير المقاومة النموذجية |
| مقاومة المذيبات | MIL-STD-202 ، طريقة 215 | لا تغيير |
| اهتزاز | ML-STD-883C، شرط الاختبار A | لا تغيير |
| النموذج | درجة حرارة التشغيل المحيطة (°C) | ||||||||
| -40 | -20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| المواد المعدنية المعدنية | 0.070 | 0.063 | 0.058 | 0.050 | 0.043 | 0.035 | 0.030 | 0.025 | 0.018 |
| الـ SCF010-0805RB | 0.140 | 0.125 | 0.115 | 0.100 | 0.085 | 0.070 | 0.060 | 0.050 | 0.035 |
| الـ SCF010-24-0805RB | 0.140 | 0.125 | 0.115 | 0.100 | 0.085 | 0.070 | 0.060 | 0.050 | 0.035 |
| الـ SCF020-0805RB | 0.280 | 0.250 | 0.230 | 0.200 | 0.170 | 0.140 | 0.120 | 0.100 | 0.070 |
| الـ SCF025-0805RB | 0.350 | 0.310 | 0.290 | 0.250 | 0.210 | 0.180 | 0.150 | 0.013 | 0.090 |
| SCF030-0805RB | 0.420 | 0.380 | 0.350 | 0.300 | 0.255 | 0.210 | 0.180 | 0.150 | 0.110 |
| الـ SCF035-0805RB | 0.470 | 0.440 | 0.390 | 0.350 | 0.300 | 0.270 | 0.240 | 0.200 | 0.140 |
| الـ SCF035-12-0805RB | 0.470 | 0.440 | 0.390 | 0.350 | 0.300 | 0.270 | 0.240 | 0.200 | 0.140 |
| الـ SCF050-0805RB | 0.680 | 0.620 | 0.550 | 0.500 | 0.400 | 0.370 | 0.330 | 0.290 | 0.230 |
| ما يلي: | 0.680 | 0.620 | 0.550 | 0.500 | 0.400 | 0.370 | 0.330 | 0.290 | 0.230 |
| الـ SCF075-0805RB | 1.000 | 0.900 | 0.790 | 0.750 | 0.630 | 0.570 | 0.530 | 0.410 | 0.340 |
| SCF100-0805RB | 1.350 | 1.250 | 1.100 | 1.000 | 0.820 | 0.740 | 0.650 | 0.550 | 0.420 |
| SCF110-0805RB | 1.450 | 1.350 | 1.200 | 1.100 | 0.920 | 0.840 | 0.750 | 0.650 | 0.520 |
| رقم الجزء | كمية | رقم الجزء | كمية |
| المواد المعدنية المعدنية | 5000 قطعة | الـ SCF035-12-0805RB | 5000 قطعة |
| ما يلي: | 5000 قطعة | الـ SCF050-0805RB | 5000 قطعة |
| الـ SCF020-0805RB | 5000 قطعة | ما يلي: | 4000 قطعة |
| الـ SCF025-0805RB | 5000 قطعة | الـ SCF075-0805RB | 4000 قطعة |
| SCF030-0805RB | 5000 قطعة | SCF100-0805RB | 4000 قطعة |
| الـ SCF035-0805RB | 5000 قطعة | SCF110-0805RB | 4000 قطعة |
