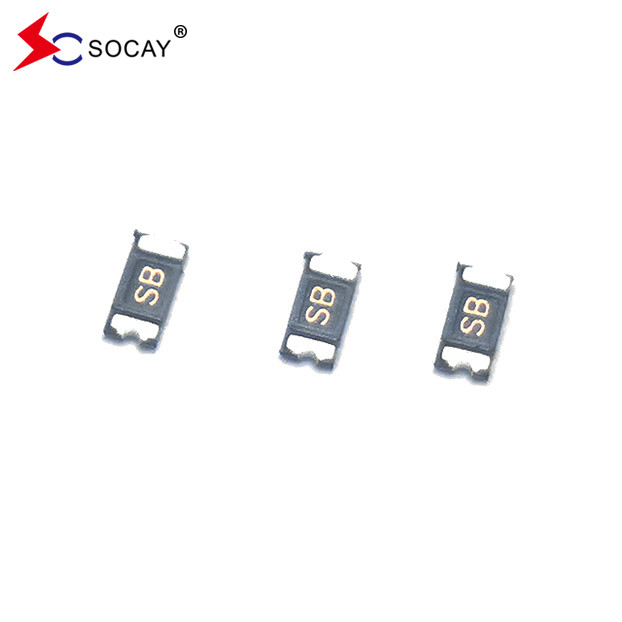

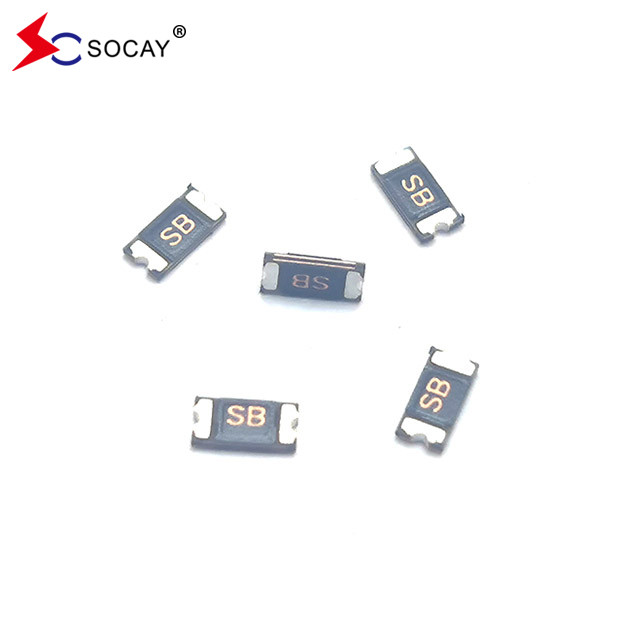

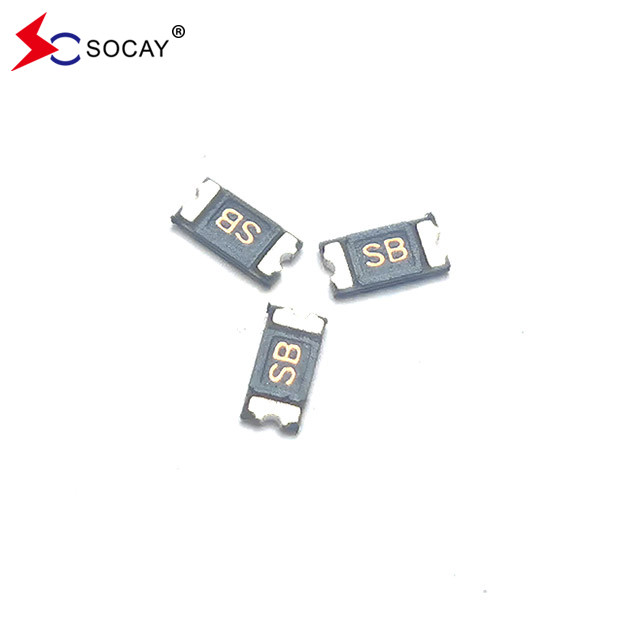

المصنع الأصلي إمدادات 24 فولت فيوز قابل لإعادة تعيين PPTC SCF035-24-1206RB SMD1206 حزمة Imax 100A
ورقة بيانات:SCF1206RB السلسلة_v2207.1.pdf
| رقم الجزء | حافظ على التيار | التيار الحالي | الجهد القياسي | الحد الأقصى للتيار | القوة النموذجية |
الحد الأقصى للوقت إلى (تريب) |
المقاومة | ||
| أناتمسك(أ) | أنارحلة(أ) |
Vأقصى (Vdc) |
أناأقصى (أ) |
(ب)-أجل. (و) |
التيار الحالي (أ) |
الوقت (ثاني) |
Rدقيقة (Ω) |
R1ماكس (Ω) |
|
| الـ SCF005-1206RB | 0.05 | 0.15 | 60.0 | 100 | 0.4 | 0.25 | 1.50 | 3.600 | 50.00 |
| الـ SCF010-1206RB | 0.10 | 0.25 | 60.0 | 100 | 0.4 | 0.50 | 1.00 | 1.600 | 15.00 |
| الـ SCF012-1206RB | 0.12 | 0.29 | 30.0 | 100 | 0.4 | 1.00 | 0.20 | 1.350 | 12.00 |
| الـ SCF016-1206RB | 0.16 | 0.37 | 30.0 | 100 | 0.4 | 1.00 | 0.30 | 1.000 | 6.000 |
| الـ SCF020-1206RB | 0.20 | 0.46 | 24.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 3.500 |
| الـ SCF020-30-1206RB | 0.20 | 0.46 | 30.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 3.500 |
| SCF025-24-1206RB | 0.25 | 0.50 | 24.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 2.700 |
| ما يلي: | 0.25 | 0.50 | 16.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 2.700 |
| SCF030-1206RB | 0.30 | 0.65 | 16.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 2.000 |
| الـ SCF035-1206RB | 0.35 | 0.75 | 16.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 1.300 |
| الـ SCF035-24-1206RB | 0.35 | 0.75 | 24.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 1.400 |
| الـ SCF035-30-1206RB | 0.35 | 0.75 | 30.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 1.400 |
| ما يلي: | 0.50 | 1.00 | 6.0 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.700 |
| الـ SCF050-13.2-1206RB | 0.50 | 1.00 | 13.2 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.700 |
| ما يلي: | 0.50 | 1.00 | 16.0 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 1.000 |
| SCF050-24-1206RB | 0.50 | 1.00 | 24.0 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.750 |
| الـ SCF075-1206RB | 0.75 | 1.50 | 6.0 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.500 |
| الـ SCF075-13.2-1206RB | 0.75 | 1.50 | 13.2 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.500 |
| الـ SCF075-16-1206RB | 0.75 | 1.50 | 16.0 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.500 |
| SCF100-1206RB | 1.00 | 1.80 | 6.0 | 100 | 0.6 | 8.00 | 0.30 | 0.055 | 0.270 |
| SCF100-13.2-1206RB | 1.00 | 1.80 | 13.2 | 100 | 0.6 | 8.00 | 0.30 | 0.055 | 0.270 |
| SCF110-1206RB | 1.10 | 1.80 | 8.0 | 100 | 0.6 | 8.00 | 0.30 | 0.050 | 0.230 |
| SCF110-16-1206RB | 1.10 | 1.80 | 16 | 100 | 0.6 | 8.00 | 0.30 | 0.050 | 0.260 |
| SCF150-1206RB | 1.50 | 3.00 | 6.0 | 100 | 0.8 | 8.00 | 1.00 | 0.040 | 0.130 |
| SCF150-12-1206RB | 1.50 | 3.00 | 12.0 | 40 | 0.6 | 8.00 | 1.00 | 0.040 | 0.130 |
| SCF200-1206RB | 2.00 | 3.50 | 6.0 | 100 | 0.8 | 8.00 | 1.00 | 0.018 | 0.080 |
|
أنا تمسك= الحفاظ على التيار الحالي. أقصى جهاز التيار الحالي لن يتم تشغيله في 25°Cهواء ثابت أنا رحلة= التيار الحالي الحد الأدنى للتيار الذي سيتحرك به الجهاز دائماً في 25°Cهواء ثابت V أقصى= أقصى جهد تشغيل يمكن أن يتحمل الجهاز دون تلف عند التيار الاسمي (Imax). أنا أقصى= الحد الأقصى لتلك الكهرباء التي يمكن أن يتحملها الجهاز دون تلف عند الجهد القياسي (Vmax). (ب) دالنوع= الحد الأقصى لتبديد الطاقة عندما يكون الجهاز في حالة تشغيل في 25°Cبيئة الهواء الثابت عند الجهد الاسمي. R دقيقة= المقاومة الدنيا للجهاز قبل التشغيل عند 25°C. R 1ماكس= يقاس أقصى مقاومة الجهاز بعد ساعة من إعادة التدفق. |
|||||||||
الخصائص:
|
u متوافقة مع RoHS و خالية من الهالوجين 1206 مقاس، قابلة للتركيب على السطح، حالة صلبة u تيار تشغيل: 0.05A ~ 2.00A u أقصى فولت: 6V ~ 60Vdc u درجة حرارة التشغيل: -40 °C ~ + 85 °C
|
| الاختبارالبند | ظروف الاختبار | اقبل / معايير الرفض |
| المقاومة | في الهواء الثابت @ 25°C | Rدقيقة≤R≤R1أقصى |
| وقت الرحلة | التيار المحدد، Vأقصى، 25 درجة مئوية | T≤أقصى وقت للسفر |
| تيار الحفاظ | 30 دقيقة، في 1هـ | لا رحلة |
| حياة دورة الرحلة | Vأقصى، أناأقصى, 100 دورة | لا يوجد قوس أو حرق |
| الصبر في الرحلة | Vأقصىساعة واحدة | لا يوجد قوس أو حرق |
| الاختبارالبند | ظروف الاختبار | تغيير المقاومة |
| الشيخوخة السلبية | 85 درجة مئوية، 1000 ساعة | ± 10% |
| الرطوبة | 85°C/85%RH.100 ساعة | ± 5% |
| الصدمة الحرارية |
MIL-STD-202 ، طريقة 107G +85 درجة مئوية/-40 درجة مئوية، 20 مرة |
±33٪ تغير المقاومة النموذجية |
| مقاومة المذيبات | MIL-STD-202 ، طريقة 215 | لا تغيير |
| اهتزاز | ML-STD-883C، شرط الاختبار A | لا تغيير |
| النموذج | درجة حرارة التشغيل المحيطة (°C) | ||||||||
| -40 | -20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| الـ SCF005-1206RB | 0.09 | 0.08 | 0.06 | 0.05 | 0.04 | 0.036 | 0.033 | 0.029 | 0.02 |
| الـ SCF010-1206RB | 0.18 | 0.16 | 0.12 | 0.10 | 0.08 | 0.072 | 0.066 | 0.058 | 0.04 |
| الـ SCF012-1206RB | 0.216 | 0.192 | 0.144 | 0.120 | 0.096 | 0.086 | 0.079 | 0.070 | 0.048 |
| الـ SCF016-1206RB | 0.288 | 0.256 | 0.192 | 0.160 | 0.128 | 0.115 | 0.106 | 0.093 | 0.064 |
| الـ SCF020-1206RB | 0.31 | 0.26 | 0.22 | 0.20 | 0.18 | 0.16 | 0.15 | 0.13 | 0.07 |
| الـ SCF020-30-1206RB | 0.31 | 0.26 | 0.22 | 0.20 | 0.18 | 0.16 | 0.15 | 0.13 | 0.07 |
| SCF025-24-1206RB | 0.37 | 0.33 | 0.29 | 0.25 | 0.22 | 0.20 | 0.17 | 0.15 | 0.12 |
| ما يلي: | 0.37 | 0.33 | 0.29 | 0.25 | 0.22 | 0.20 | 0.17 | 0.15 | 0.12 |
| SCF030-1206RB | 0.444 | 0.396 | 0.348 | 0.30 | 0.264 | 0.24 | 0.204 | 0.18 | 0.144 |
| الـ SCF035-1206RB | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.21 | 0.15 |
| الـ SCF035-24-1206RB | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.21 | 0.15 |
| الـ SCF035-30-1206RB | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.21 | 0.15 |
| ما يلي: | 0.71 | 0.64 | 0.57 | 0.50 | 0.42 | 0.39 | 0.35 | 0.31 | 0.25 |
| الـ SCF050-13.2-1206RB | 0.71 | 0.64 | 0.57 | 0.50 | 0.42 | 0.39 | 0.35 | 0.31 | 0.25 |
| ما يلي: | 0.71 | 0.64 | 0.57 | 0.50 | 0.42 | 0.39 | 0.35 | 0.31 | 0.25 |
| SCF050-24-1206RB | 0.639 | 0.576 | 0.513 | 0.50 | 0.378 | 0.351 | 0.315 | 0.279 | 0.225 |
| الـ SCF075-1206RB | 1.14 | 1.01 | 0.88 | 0.75 | 0.65 | 0.59 | 0.54 | 0.49 | 0.41 |
| الـ SCF075-13.2-1206RB | 1.14 | 1.01 | 0.88 | 0.75 | 0.65 | 0.59 | 0.54 | 0.49 | 0.41 |
| الـ SCF075-16-1206RB | 1.14 | 1.01 | 0.88 | 0.75 | 0.65 | 0.59 | 0.54 | 0.49 | 0.41 |
| SCF100-1206RB | 1.45 | 1.31 | 1.15 | 1.00 | 0.84 | 0.77 | 0.69 | 0.61 | 0.48 |
| SCF100-13.2-1206RB | 1.305 | 1.179 | 1.035 | 1.00 | 0.756 | 0.693 | 0.621 | 0.549 | 0.432 |
| SCF110-1206RB | 1.595 | 1.441 | 1.265 | 1.10 | 0.924 | 0.847 | 0.759 | 0.671 | 0.528 |
| SCF110-16-1206RB | 1.595 | 1.441 | 1.265 | 1.10 | 0.924 | 0.847 | 0.759 | 0.671 | 0.528 |
| SCF150-1206RB | 2.18 | 1.94 | 1.72 | 1.50 | 1.28 | 1.17 | 1.06 | 0.96 | 0.77 |
| SCF150-12-1206RB | 2.18 | 1.94 | 1.72 | 1.50 | 1.28 | 1.17 | 1.06 | 0.96 | 0.77 |
| SCF200-1206RB | 2.60 | 2.44 | 2.35 | 2.00 | 1.78 | 1.67 | 1.50 | 1.45 | 1.10 |
| رقم الجزء | كمية | رقم الجزء | كمية |
| الـ SCF005-1206RB | 3500 قطعة | SCF050-24-1206RB | 3500 قطعة |
| الـ SCF010-1206RB | 3500 قطعة | الـ SCF075-1206RB | 5000 قطعة |
| الـ SCF012-1206RB | 3500 قطعة | الـ SCF075-13.2-1206RB | 5000 قطعة |
| الـ SCF016-1206RB | 5000 قطعة | الـ SCF075-16-1206RB | 3500 قطعة |
| الـ SCF020-1206RB | 5000 قطعة | SCF100-1206RB | 5000 قطعة |
| الـ SCF020-30-1206RB | 5000 قطعة | SCF100-13.2-1206RB | 3500 قطعة |
| ما يلي: | 5000 قطعة | SCF110-1206RB | 5000 قطعة |
| SCF025-24-1206RB | 5000 قطعة | SCF110-16-1206RB | 3500 قطعة |
| SCF030-1206RB | 5000 قطعة | SCF150-1206RB | 3500 قطعة |
| الـ SCF035-1206RB | 5000 قطعة | SCF150-12-1206RB | 3500 قطعة |
| الـ SCF035-24-1206RB | 3500 قطعة | SCF200-1206RB | 3500 قطعة |
| الـ SCF035-30-1206RB | 3500 قطعة | ... | ... |
| ما يلي: | 5000 قطعة | ... | ... |
| الـ SCF050-13.2-1206RB | 5000 قطعة | ... | ... |
| ما يلي: | 5000 قطعة | ... | ... |
