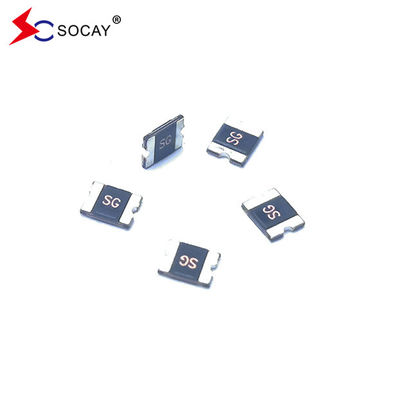

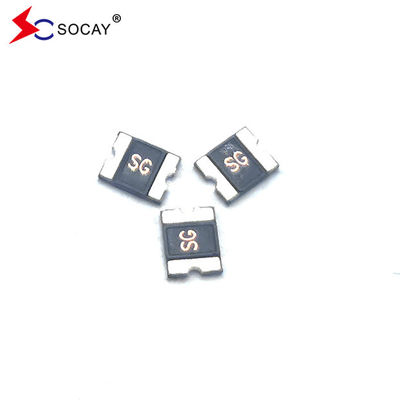

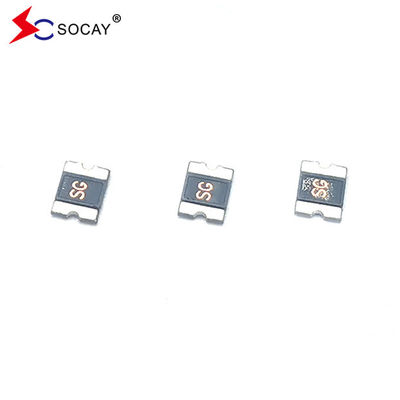

SMD PPTC القابل لإعادة ضبط SCF050-1210RB الاحتفاظ بالتيار 0.5A الجهد المسموح به 16Vmax 0.6W الطاقة النموذجية
ورقة بيانات:SCF1210RB سلسلة_v2305.1.pdf
| رقم الجزء | حافظ على التيار | التيار الحالي | الجهد القياسي | الحد الأقصى للتيار | القوة النموذجية |
الحد الأقصى للوقت إلى (تريب) |
المقاومة | ||
| أناتمسك(أ) | أنارحلة(أ) |
Vأقصى (Vdc) |
أناأقصى (أ) |
(ب)-أجل. (و) |
التيار الحالي (أ) |
الوقت (ثاني) |
Rدقيقة (Ω) |
R1ماكس (Ω) |
|
| الـ SCF005-1210RB | 0.05 | 0.15 | 60.0 | 100 | 0.6 | 0.25 | 1.50 | 2.800 | 50.00 |
| الـ SCF010-1210RB | 0.10 | 0.30 | 60.0 | 100 | 0.6 | 0.50 | 0.60 | 0.800 | 15.00 |
| الـ SCF020-1210RB | 0.20 | 0.40 | 30.0 | 100 | 0.6 | 8.0 | 0.02 | 0.400 | 5.000 |
| الـ SCF035-1210RB | 0.35 | 0.75 | 16.0 | 100 | 0.6 | 8.0 | 0.20 | 0.200 | 1.300 |
| الـ SCF035-30-1210RB | 0.35 | 0.75 | 30.0 | 100 | 0.6 | 8.0 | 0.20 | 0.200 | 1.300 |
| الـ SCF050-1210RB | 0.50 | 1.00 | 16.0 | 100 | 0.6 | 8.0 | 0.10 | 0.180 | 0.900 |
| الـ SCF075-1210RB | 0.75 | 1.50 | 6.0 | 100 | 0.6 | 8.0 | 0.10 | 0.070 | 0.400 |
| SCF075-24-1210RB | 0.75 | 1.50 | 24.0 | 100 | 0.6 | 8.0 | 0.10 | 0.070 | 0.450 |
| SCF110-1210RB | 1.10 | 2.20 | 6.0 | 100 | 0.6 | 8.0 | 0.30 | 0.050 | 0.210 |
| SCF110-16-1210RB | 1.10 | 2.20 | 16.0 | 100 | 0.8 | 8.0 | 0.30 | 0.050 | 0.250 |
| SCF150-1210RB | 1.50 | 3.00 | 6.0 | 100 | 0.8 | 8.0 | 0.50 | 0.030 | 0.110 |
| ما يلي: | 1.50 | 3.00 | 16.0 | 100 | 0.6 | 8.0 | 0.50 | 0.030 | 0.160 |
| SCF175-1210RB | 1.75 | 3.50 | 6.0 | 100 | 0.8 | 8.0 | 0.60 | 0.020 | 0.080 |
| SCF200-1210RB | 2.00 | 4.00 | 6.0 | 100 | 0.8 | 8.0 | 1.00 | 0.015 | 0.070 |
|
أنا تمسك= الحفاظ على التيار الحالي. أقصى جهاز التيار الحالي لن يتم تشغيله في 25°Cهواء ثابت أنا رحلة= التيار الحالي الحد الأدنى للتيار الذي سيتحرك به الجهاز دائماً في 25°Cهواء ثابت V أقصى= أقصى جهد تشغيل يمكن أن يتحمل الجهاز دون تلف عند التيار الاسمي (Imax). أنا أقصى= الحد الأقصى لتلك الكهرباء التي يمكن أن يتحملها الجهاز دون تلف عند الجهد القياسي (Vmax). (ب) دالنوع= الحد الأقصى لتبديد الطاقة عندما يكون الجهاز في حالة تشغيل في 25°Cبيئة الهواء الثابت عند الجهد الاسمي. R دقيقة= الحد الأدنى مقاومة الجهاز قبل التشغيل عند 25°C. R 1ماكس= يقاس أقصى مقاومة الجهاز بعد ساعة من إعادة التدفق. |
|||||||||
الخصائص:
|
u متوافقة مع RoHS و خالية من الهالوجين u أسرع، 1210 البعد، سطح قابلة للتركيب، الحالة الصلبة u تيار تشغيل: 0.05A ~ 2.00A u أقصى فولت: 6V ~ 60Vdc u درجة حرارة التشغيل: -40 °C ~ + 85 °C
|
| الاختبارالبند | ظروف الاختبار | اقبل / معايير الرفض |
| المقاومة | في الهواء الثابت @ 25°C | Rدقيقة≤R≤R1أقصى |
| وقت الرحلة | التيار المحدد، Vأقصى، 25 درجة مئوية | T≤أقصى وقت للسفر |
| تيار الحفاظ | 30 دقيقة، في 1هـ | لا رحلة |
| حياة دورة الرحلة | Vأقصى، أناأقصى, 100 دورة | لا يوجد قوس أو حرق |
| الصبر في الرحلة | Vأقصىساعة واحدة | لا يوجد قوس أو حرق |
| النموذج | درجة حرارة التشغيل المحيطة (°C) | ||||||||
| -40 | -20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| الـ SCF005-1210RB | 0.08 | 0.07 | 0.06 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 | 0.02 |
| الـ SCF010-1210RB | 0.16 | 0.14 | 0.12 | 0.10 | 0.08 | 0.07 | 0.06 | 0.05 | 0.05 |
| الـ SCF020-1210RB | 0.29 | 0.26 | 0.22 | 0.20 | 0.16 | 0.14 | 0.13 | 0.11 | 0.08 |
| الـ SCF035-1210RB | 0.47 | 0.45 | 0.40 | 0.35 | 0.33 | 0.28 | 0.24 | 0.21 | 0.18 |
| الـ SCF035-30-1210RB | 0.47 | 0.45 | 0.40 | 0.35 | 0.33 | 0.28 | 0.24 | 0.21 | 0.18 |
| الـ SCF050-1210RB | 0.76 | 0.67 | 0.58 | 0.50 | 0.43 | 0.40 | 0.36 | 0.32 | 0.28 |
| الـ SCF075-1210RB | 1.00 | 0.97 | 0.86 | 0.75 | 0.64 | 0.59 | 0.54 | 0.48 | 0.40 |
| SCF075-24-1210RB | 1.00 | 0.97 | 0.86 | 0.75 | 0.64 | 0.59 | 0.54 | 0.48 | 0.40 |
| SCF110-1210RB | 1.60 | 1.42 | 1.26 | 1.10 | 0.94 | 0.86 | 0.80 | 0.70 | 0.58 |
| SCF110-16-1210RB | 1.60 | 1.42 | 1.26 | 1.10 | 0.94 | 0.86 | 0.80 | 0.70 | 0.58 |
| SCF150-1210RB | 2.30 | 2.02 | 1.76 | 1.50 | 1.24 | 1.11 | 1.00 | 0.85 | 0.65 |
| ما يلي: | 2.30 | 2.02 | 1.76 | 1.50 | 1.24 | 1.11 | 1.00 | 0.85 | 0.65 |
| SCF175-1210RB | 2.45 | 2.22 | 2.01 | 1.75 | 1.45 | 1.26 | 1.10 | 0.98 | 0.80 |
| SCF200-1210RB | 2.60 | 2.44 | 2.35 | 2.00 | 1.78 | 1.67 | 1.50 | 1.45 | 1.10 |
| رقم الجزء | كمية | رقم الجزء | كمية |
| الـ SCF005-1210RB | 4000 قطعة | SCF075-24-1210RB | 4000 قطعة |
| الـ SCF010-1210RB | 4000 قطعة | SCF110-1210RB | 4000 قطعة |
| الـ SCF020-1210RB | 4000 قطعة | SCF110-16-1210RB | 4000 قطعة |
| الـ SCF035-1210RB | 4000 قطعة | SCF150-1210RB | 4000 قطعة |
| الـ SCF035-30-1210RB | 4000 قطعة | ما يلي: | 3000 قطعة |
| الـ SCF050-1210RB | 4000 قطعة | SCF175-1210RB | 4000 قطعة |
| الـ SCF075-1210RB | 4000 قطعة | SCF200-1210RB | 4000 قطعة |
