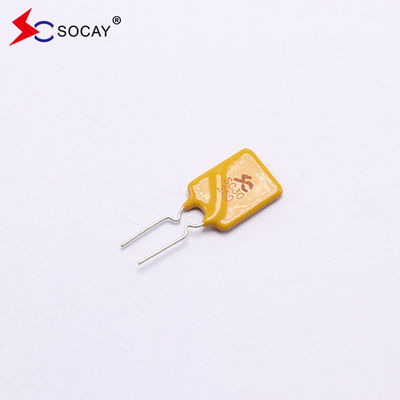

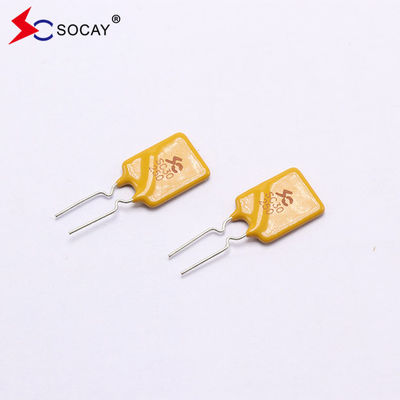

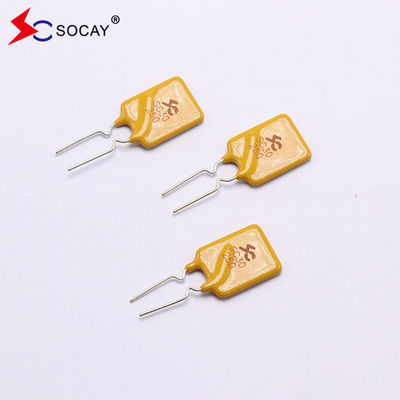

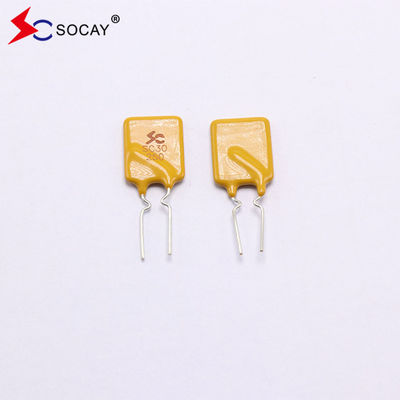

SC30-250SW0D 2.5A PPTC فيوز قابلة لإعادة التثبيت أقصى فولتاج 30Vdc تلبي متطلبات UL94V-0
ورقة بيانات:SC30-250SW0D_v96.2.pdf
المعلمات الكهربائية:
| رقم الجزء | أحتفظ بـ (أ) | (أ) |
V max (Vdc) |
أقصى (أ) |
Pdtype (و) |
الحد الأقصى للوقت إلى (تريب) |
المقاومة | |||
|
التيار الحالي (أ) |
الوقت (س) |
R دقيقة (Ω) |
R max (Ω) |
R1max (Ω) |
||||||
| SC16-600SZ0D | 6.00 | 12.00 | 16 | 40 | 2.80 | 30.0 | 5.8 | 0.010 | 0.020 | 0.035 |
|
|
||||||||||
يرجى الاتصال بنا إذا كنت بحاجة إلى ورقة بيانات كاملة أو مزيد من المعلومات
خصائص المنتج للصمامات القابلة لإعادة ضبطها:
الاختلاف الأكثر وضوحا بين الفيوز البوليمرية القابلة لإعادة التثبيت والفيوز العادية هي خصائصها القابلة لإعادة التثبيت.يمكن للفيوز البوليمري القابل لإعادة التثبيت توفير حماية من التيار الزائد عدة مرات بينما يجب استبدال الفيوز العادي بمجرد أن ينفجر للدائرة للعمل بشكل صحيحفي بيئة مفرطة الحرارة والرطوبة، قد تتلف بعض خصائص الأمانات البوليمرية القابلة لإعادة التثبيت.يمكن اعتبار عمر الأمانات البوليمرية القابلة لإعادة ضبطها غير محدود.
اختيار الفتيل القابل لإعادة التعيين:
عند اختيار PPTC ، يجب عموماً اتباع المبادئ التالية ويجب اختيار النموذج المناسب بناءً على أقصى جهد تشغيل V للخط ،تيار التشغيل العادي I، إذا كان هناك خطأ في التيار الحالي ودرجة حرارة البيئة القصوى TMAX. عند درجة حرارة البيئة القصوى TMAX ، يجب الوفاء بما يلي:
1اختيار IH الحفاظ على التيار: IH الحفاظ على التيار أكبر قليلا من I التيار التشغيلي ؛
2. اختيار إيف التيار الخلل: يجب أن يكون إيف التيار الخلل أكبر من إيف التيار التشغيل وأقل من الحد الأقصى للتيار I max
3. أقصى فولتاج V max: أقصى فولتاج V max أكبر من فولتاج تشغيل الخط. عند اختيار PPTC ، يجب مراعاة درجة حرارة التشغيل وتخفيضها.
الرسم البياني لتحديد درجة الحرارة Iتمسك(أ):
| درجة حرارة التشغيل المحيطة | -40 درجة مئوية | -20 درجة مئوية | 0°C | 23 درجة مئوية | 30 درجة مئوية | 40 درجة مئوية | 50 درجة مئوية | 60 درجة مئوية | 70 درجة مئوية | 85 درجة مئوية |
| النسبة المئوية للحد | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
إجراءات الاختبار والمتطلبات:
| الاختبار | ظروف الاختبار | معايير القبول / الرفض |
| المقاومة | في الهواء الثابت @25±2°C | Rmin≤R≤Rmax |
| حافظ على التيار | 60 دقيقة، عند الحفاظ، في الهواء الهادئ @ 25±2°C | لا رحلة |
| وقت الرحلة | التيار المحدد، Vmax، @ 25±2°C | T≤أقصى وقت للسفر |
| حياة دورة الرحلة | Vmax، Imax، 100 دورة | لا يوجد قوس أو حرق |
| الصبر في الرحلة | Vmax، 24 ساعة | لا يوجد قوس أو حرق |
المواصفات الفيزيائية:
| مواد الرصاص |
0.03-1.85A الفولاذ المطلي بالنحاس 2.50-5.00A النحاس المقوى |
| خصائص اللحام | القدرة على اللحام حسب MIL-STD-202 ، الطريقة 208E |
| مواد عازلة | البوليمر الايبوكسي المقاوم للنار المصلح يلبي متطلبات UL 94V-0. |
| تسمية الجهاز | معلّم بـ "SC" ، الجهد ، التيار القياسي |
العبوة الكمية:
| رقم الجزء | الكمية (القطع/الكرات) |
| SC30-250SW0D | 1000 |
التطبيق
منتجات رقمية، كاميرات، هواتف محمولة، إطارات صور، لوحات تحكم، ألعاب، شاشات LCD، مصادر الطاقة،
معدات الاتصالات، منتجات الأمن، الصوت، المحولات. يستخدم في جميع منتجات إمدادات الطاقة منخفضة الجهد، وحزم حماية البرق، الخ.
