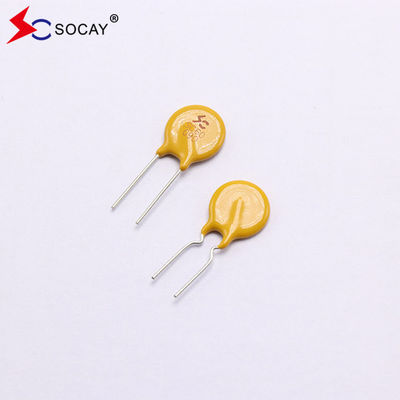

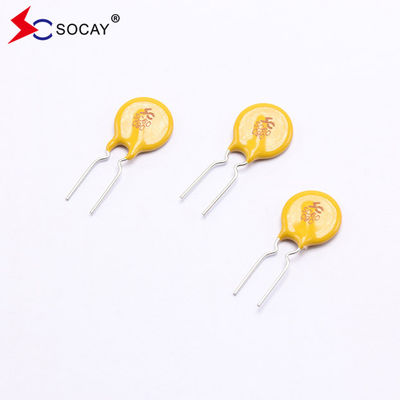

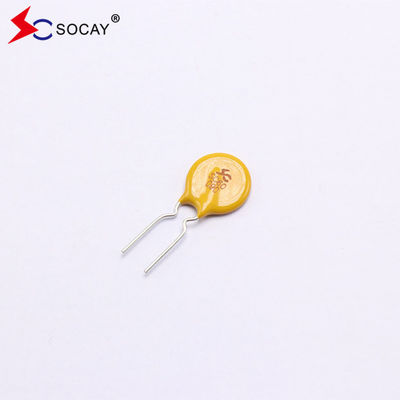

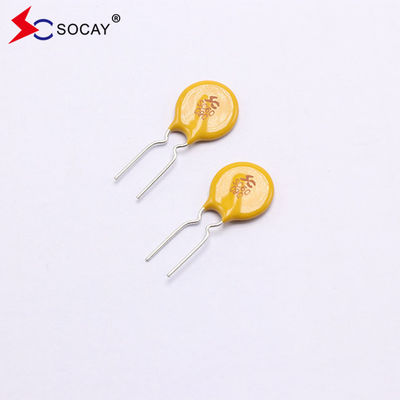

الصمام الرئيسي الشعاعي PPTC القابل لإعادة ضبط SC60-090CW0D أحتفظ 0.9A أقصى فولتاج 60Vdc
PPTC فيوز قابلة لإعادة التعيين DATASHEET:(SC60-090CW0D_v96)2.pdf
أساليب الاختيار
1القيمة الداخلية (التيار الاحتياطي) > التيار العادي للعمل في الدائرة Vmax ≥ الجهد العادي في الدائرة ، درجة حرارة البيئة.
2"التيار التشغيلي للعميل مقسومًا على معامل درجة الحرارة ≤ التيار التشغيلي للمنتج.
المعلمات الكهربائية:
| الجزءالرقم | أناتمسك(أ) | أنارحلة(أ) |
Vأقصى (Vdc) |
أناأقصى (أ) |
(ب)dtype (و) |
الحد الأقصى للوقت إلى (تريب) |
Rوجود | |||
| الصمام القابل لإعادة ضبط PPTC |
التيار الحالي (أ) |
الوقت (س) |
Rدقيقة (Ω) |
Rأقصى (Ω) |
R1أقصى (Ω) |
|||||
| الـ SC60-090CW0D | 0.90 | 1.80 | 60 | 40 | 1.00 | 4.5 | 10.0 | 0.20 | 0.31 | 0.47 |
خصائص ترمسستور PPTC البوليمر مع معامل درجة الحرارة الإيجابية (صمام قابل لإعادة التثبيت)
> حساسة للتيار ودرجة الحرارة، والمقاومة تزداد مع ارتفاع درجة الحرارة وارتفاع التيار؛
> سرعة الاستجابة من PPTC البوليمر معدل الحرارة الإيجابية الحرارة الحرارية (المصدر القابل لإعادة التثبيت) بطيئة، عادة عشرات الميللي ثانية أو حتى الثواني،والتيار لا يتدفق من خلال PPTC البوليمر معدل الحرارة الإيجابية الحرارة (ضامن قابل للإعادة). ذات صلة
> لديه خصائص استعادة الذات ويمكن استخدامه بشكل متكرر في الدوائر ضمن نطاق الاستخدام المسموح به
> ترمستور معدل الحرارة الإيجابية من البوليمر PPTC (الضامن القابل لإعادة التثبيت) لديه قيمة مقاومة منخفضة في ظل ظروف العمل العادية للدائرة وليس له أي تأثير تقريبًا على الدائرة.
> عند الاستخدام ، يتم توصيل ترمستور PPTC البوليمر مع معامل درجة الحرارة الإيجابية (صمام قابل لإعادة التثبيت) في سلسلة في الدائرة ؛
> منتجنا PPTC البوليمر معدل الحرارة الإيجابية ترمستور (صمام قابل للإعادة) يحافظ على تيار من 30mA ~ 14A و أقصى مقاومة الجهد من 5V ~ 600V.
تطبيقات الصمامات القابلة لإعادة التثبيت PPTC:
|
محاور USB وموانئ وأجهزة الطرفية u منافذ الطاقة u منافذ IEEE1394 u حماية المحرك أجهزة الكمبيوتر والأجهزة الطرفية الالكترونيات العامة |
الرسم البياني لتحديد درجة الحرارة Iتمسك(أ):
| درجة حرارة التشغيل المحيطة | -40 درجة مئوية | -20 درجة مئوية | 0°C | 23 درجة مئوية | 30 درجة مئوية | 40 درجة مئوية | 50 درجة مئوية | 60 درجة مئوية | 70 درجة مئوية | 85 درجة مئوية |
| النسبة المئوية للحد | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
إجراءات الاختبار والمتطلبات:
| الاختبار | ظروف الاختبار | معايير القبول / الرفض |
| المقاومة | في الهواء الثابت @25±2°C | Rmin≤R≤Rmax |
| حافظ على التيار | 60 دقيقة، عند الحفاظ، في الهواء الهادئ @ 25±2°C | لا رحلة |
| وقت الرحلة | التيار المحدد، Vmax، @ 25±2°C | T≤أقصى وقت للسفر |
| حياة دورة الرحلة | Vmax، Imax، 100 دورة | لا يوجد قوس أو حرق |
| الصبر في الرحلة | Vmax، 24 ساعة | لا يوجد قوس أو حرق |
المواصفات الفيزيائية للصمامات القابلة لإعادة ضبط PPTC:
| مواد الرصاص |
0.03-1.85A الفولاذ المطلي بالنحاس 2.50-5.00A النحاس المقوى |
| خصائص اللحام | القدرة على اللحام حسب MIL-STD-202 ، الطريقة 208E |
| مواد عازلة | البوليمر الايبوكسي المقاوم للنار المصلح يلبي متطلبات UL 94V-0. |
| تسمية الجهاز | معلّم بـ "SC" ، الجهد ، التيار القياسي |
كمية عبوة الصمامات القابلة لإعادة ضبط PPTC:
| رقم الجزء | الكمية (القطع/الكرات) |
|
الـ SC60-090CW0D |
1000 |
التطبيقات
المنتجات الرقمية، الكاميرات، الهواتف المحمولة، إطارات الصور، لوحات التحكم، الألعاب، شاشات LCD، مصادر الطاقة، معدات الاتصال، المنتجات الأمنية، الصوت، المحولات.يستخدم في جميع منتجات إمدادات الطاقة منخفضة الجهد تقريبا، وحزم الحماية من البرق، الخ
