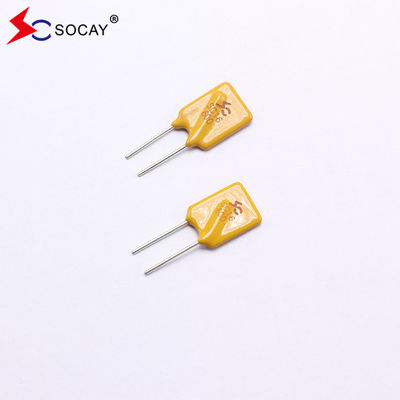

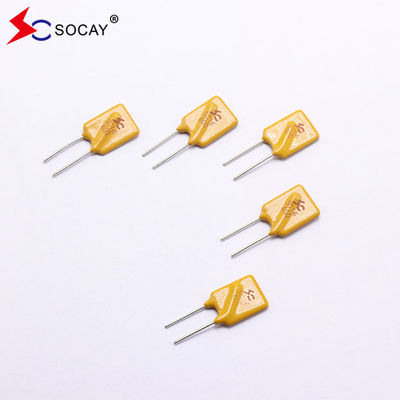

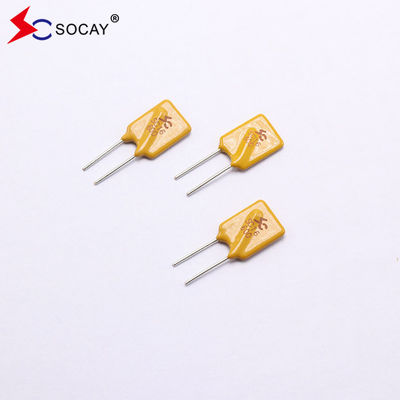

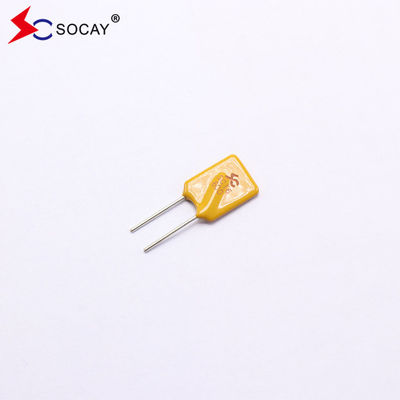

الرصاص الشعاعي البوليمر القابل لإعادة ضبط PPTC SC16-600SZ0D 6A Ihold 16Vmax 2.80W وقت التسليم السريع
ورقة بيانات:(إس سي 16-600 إس زي 0 دي)1.pdf
| رقم الجزء | أناتمسك(أ) | أنارحلة(أ) |
Vأقصى (Vdc) |
أناأقصى (أ) |
(ب)dtype (و) |
الحد الأقصى للوقت إلى (تريب) |
Rوجود | |||
|
التيار الحالي (أ) |
الوقت (س) |
Rدقيقة (Ω) |
Rأقصى (Ω) |
R1أقصى (Ω) |
||||||
| SC16-600SZ0D | 6.00 | 12.00 | 16 | 40 | 2.80 | 30.0 | 5.8 | 0.010 | 0.020 | 0.035 |
|
أناتمسك= تيار الاحتفاظ: الحد الأقصى للتيار الذي لا يمكن للجهاز أن يتحرك عند 25 درجة مئوية في الهواء الثابت. أنارحلة= تيار الرحلة: الحد الأدنى للتيار الذي يكون فيه الجهاز دائمًا في 25 درجة مئوية. Vأقصى= أقصى قدر من الجهد يمكن أن يتحمل الجهاز دون تلف عند التيار الاسمي. أناأقصى= الحد الأقصى لتلك الكهرباء التي يمكن أن يتحملها الجهاز دون تلف عند الجهد الاسمي. Tرحلة= الحد الأقصى للوقت الذي يُطلق فيه التيار عند التيار المخصص. (ب)-أجل.= استنزاف الطاقة النموذجي: كمية الطاقة النموذجية التي يتم استنزافها من قبل الجهاز عندما يكون في بيئة الهواء. Rدقيقة= أقصى مقاومة للجهاز عند 25 درجة مئوية قبل الإطلاق. Rأقصى= أقصى مقاومة للجهاز عند درجة حرارة 25 درجة مئوية قبل الإطلاق. R1أقصى= أقصى مقاومة للجهاز عند درجة حرارة 25 درجة مئوية مقاسة بعد ساعة من التشغيل. تحذير: قد يؤدي التشغيل فوق التصنيف المحدد إلى تلف وإمكانية تقوس واللهب. |
||||||||||
الخصائص:
|
u متوافقة مع RoHS وخالية من الهالوجين أجهزة الرصاص الشعاعي u مادة عازلة للبوليمر الايبوكسي المقاوم للنار تلبي متطلبات UL94V-0 u تيار التشغيل: 6.00A، أقصى فولتاج: 16Vdc، درجة حرارة التشغيل: -40°C إلى +85°C
|
التطبيقات:
|
محاور USB وموانئ وأجهزة الطرفية u منافذ الطاقة u منافذ IEEE1394 u حماية المحرك أجهزة الكمبيوتر والأجهزة الطرفية الالكترونيات العامة |
| درجة حرارة التشغيل المحيطة | -40 درجة مئوية | -20 درجة مئوية | 0°C | 23 درجة مئوية | 30 درجة مئوية | 40 درجة مئوية | 50 درجة مئوية | 60 درجة مئوية | 70 درجة مئوية | 85 درجة مئوية |
| %Rالتعليم | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
| الاختبار | ظروف الاختبار | معايير القبول / الرفض |
| المقاومة | في الهواء الثابت @25±2°C | Rدقيقة≤R≤Rأقصى |
| حافظ على التيار | 60 دقيقة، عندتمسك، في الهواء الثابت @25±2°C | لا رحلة |
| وقت الرحلة | التيار المحدد، Vأقصى، @25±2°C | T≤أقصى وقت للسفر |
| حياة دورة الرحلة | Vأقصى، أناأقصى100 دورة | لا يوجد قوس أو حرق |
| الصبر في الرحلة | Vmax، 24 ساعة | لا يوجد قوس أو حرق |
| مواد الرصاص |
0.03-1.85A الفولاذ المطلي بالنحاس 2.50-5.00A النحاس المقوى |
| الحرار السمات | القدرة على اللحام حسب MIL-STD-202 ، الطريقة 208E |
| مواد عازلة | البوليمر الايبوكسي المقاوم للنار المصلح يلبي متطلبات UL 94V-0. |
| تسمية الجهاز | معلّم بـ "SC" ، الجهد ، التيار القياسي |
