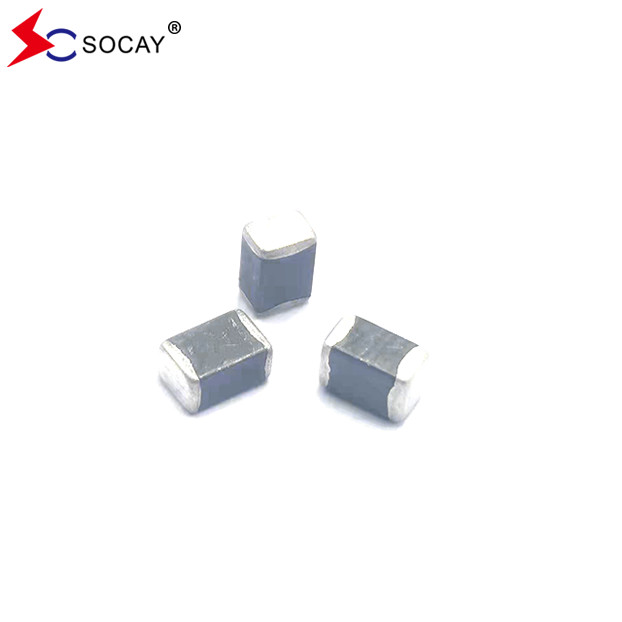

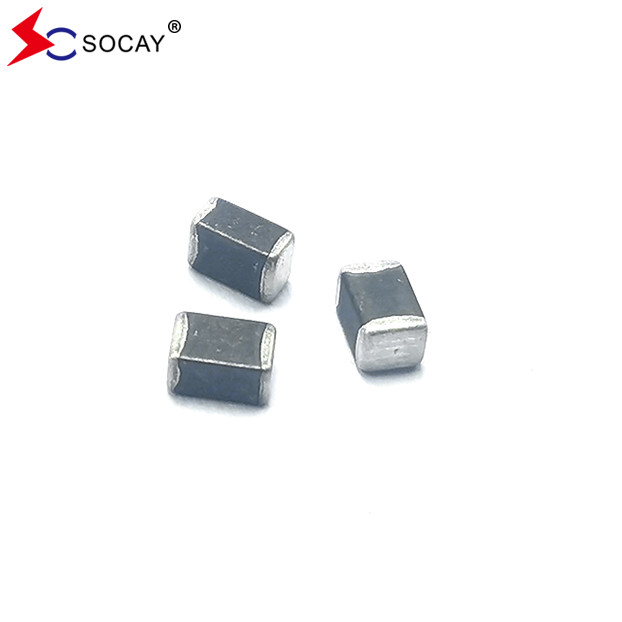

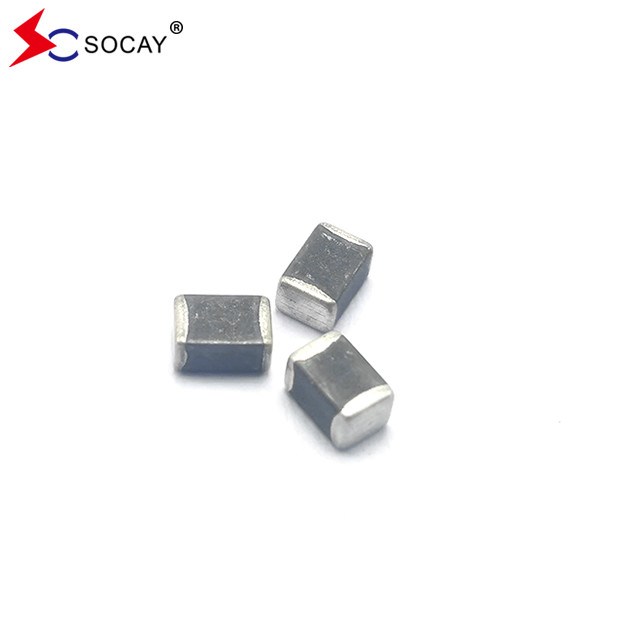

الصناعة الأصلية SOCAY رقاقة متعددة الطبقات Varistor SV1812H471G0A 1812 سلسلة 385VDC
رقاقة متعددة الطبقات (Varistor D)ورقة المعلومات:(إس في 1812 إتش 471 جي أو إيه)1.pdf
الوصف:
الشريحة المتعددة الطبقات SV1812H471G0A مبنية على تكنولوجيا تصنيع متعددة الطبقات هذه المكونات مصممة لقمع مجموعة متنوعة من الأحداث العابرةبما في ذلك تلك المحددة في IEC 61000-4-2 أو المعايير الأخرى المستخدمة للامتثال الكهرومغناطيسي (EMC)يتم تطبيق SV1812H471G0A عادة لحماية الدوائر المتكاملة والمكونات الأخرى على مستوى لوحة الدوائر. يمكن أن تعمل على نطاق درجة حرارة أوسع من ثنائيات زينر.
التصنيف:
SMD:0402,0603,0805,1206,1210,1812,2220
DIP: 5D، 7D، 10D، 14D، 20D، 25D، 32D
التيار:1A ~ 15KA
كلما كان الحجم أصغر كلما انخفض السعر
كلما انخفضت النسبة كلما زاد الحجم
كلما زاد الإنتاج، كلما زاد الثمن،
كلما ارتفع الجهد كلما زاد سمك الأنابيب
وقت الاستجابة ≤10NS
شريحة متعددة الطبقاتالخصائص الكهربائية (25±5°C):
| الرمز | الحد الأدنى | نموذجي | أقصى | الوحدات |
| VRMS | | | 300 | V |
| VDC | | | 385 | V |
| فـي | 423 | | 517 | V |
| VC | | | 810 | V |
| إيماكس | | | 400 | أ |
| Wmax | | | 2.3 | ج |
VRMS - أقصى جهد تشغيل متردد يمكن أن يحافظ عليه الوارستور ولا يتجاوز 10μA من تيار التسرب.
VDC - أقصى جهد تشغيل متردد يمكن أن يحافظ عليه الوارستور ولا يتجاوز 10μA من تيار التسرب.
VV - الجهد عبر الجهاز مقياس عند 1mA تيار متزامن.
يعادل VB جهد التقطيع.
VC - الحد الأقصى لتيار الذروة عبر الاريستور مع شكل موجة 8/20μs وتيار نبض 10A.
إيماكس - الحد الأقصى لتيار الذروة الذي يمكن تطبيقه مع شكل موجة 8/20μs دون فشل الجهاز.
شريحة متعددة الطبقاتجالتعليمات والأبعاد:
| مقياس تقييم الأداء البيئي (EIAJ) | الطول (L) | العرض (W) | سمك (T) | |||
| بوصات | ملمترات | بوصات | ملمترات | بوصات | ملمترات | |
| 1812 (4532) | 0.177±0.016 | 4.50±0.40 | 0.126±0.012 | 3.20±0.30 | 0.134 ماكس | 3.40 ماكس |
البيانات التقنية العامة:
| درجة حرارة العمل | -55~125 درجة مئوية |
| درجة حرارة التخزين | -55~150 درجة مئوية |
| وقت الاستجابة | < 1 ns |
| قابلية اللحام | 245 ± 5 درجة مئوية، 3 ± 1 ثانية |
| المقاومة للطلاء | 260±5 درجة مئوية، 10±1 ثانية |
توصيات لحام:
كمية المنتجات في حزمة التسجيل:
| تقييم حجم التقييم((إيه إيه جي) |
1812 (4532) |
| كمية التعبئة القياسية (PCS / ريل) | 1,000 |
التطبيق
حماية الطاقة، المفاتيح، أجهزة البوس، معطيات البرق، مكالمات داخلية للمباني، أنظمة المراقبة، بطاقات وقوف السيارات، أنظمة الإرسال، الأجهزة، العدادات، منتجات الاتصالات،لوحات التحكم.
