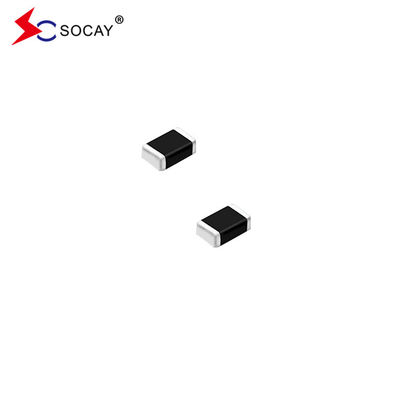

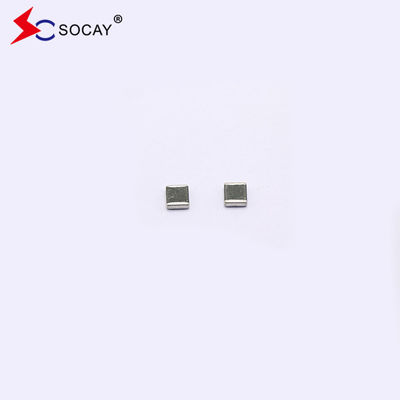

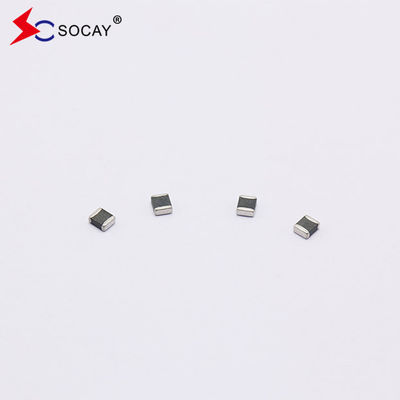

شريحة متعددة الطبقات Varistor SV0402E9R0G0B نوع SMD شريحة السيراميك القائمة على أكسيد الزنك
DATASHEET:(إس.في0402إي9ر0غ0ب_ف89)1.pdf
الوصف:
أجهزة الحد من الجهد الأكثر استخدامًا هي الوارستور MOV / MLV ، والتي مصنوعة أساسًا من أكسيد الزنك ومجموعة متنوعة من أكسيدات المعادن ، والتي يتم خلطها وتصميمها.
الخصائص الكهربائية(25± 5°C):
| الرمز | الحد الأدنى | نموذجي | أقصى | الوحدات |
| VDC | | | 9 | V |
| فـي | 11 | | 17 | V |
| VC | | | 35 | V |
| سي بي | | 5 | | pF |
VDC ️ أقصى جهد تشغيل متردد يمكن أن يحتفظ به الوارستور ولا يتجاوز تيار التسرب 10μA.
VV ️ التوتر عبر الجهاز عند 1mA التيار المشترك.
معادلة لـ VB جهد الانقطاع
VC ️ الحد الأقصى لتيار الذروة عبر الاريستور مع شكل موجة 8/20μs وتيار نبض 1A.
CP عيار الكهرباء للجهاز مقاس مع تعصب صفر فولت 1Vrms عند 1MHz. pF هو ± 30 ٪.
تطبيقات الشريحة المتعددة الطبقات:
حماية الطاقة، المفاتيح، أجهزة البوس، معطيات البرق، مكالمات داخلية للمباني، أنظمة المراقبة، بطاقات وقوف السيارات، أنظمة الإرسال، الأجهزة، العدادات، منتجات الاتصالات،لوحات التحكم.
| مقياس تقييم الأداء البيئي (EIAJ) | 0402 (1005) | |
| الرمز | بوصات | ملمترات |
| (ل) | 0.038±0.005 | 0.96±0.12 |
| W | 0.019±0003 | 0.48±0.0.07 |
| T | 0.020±0.004 | 0.50±0.10 |
| ج | 0.010±0006 | 0.25±0.15 |
البيانات التقنية العامة:
| درجة حرارة العمل | -40 ~ +85 درجة مئوية | ||
| درجة حرارة التخزين | -40 ~ +85 درجة مئوية | ||
| وقت الاستجابة | < 1 ns | ||
| قابلية اللحام | 245 ± 5 درجة مئوية، 3 ± 1 ثانية | ||
| المقاومة للفصل | 260±5 درجة مئوية، 10±1 ثانية | ||
| حالة تخزين الحزمة | درجة حرارة التخزين | 5 ~ 40 درجة مئوية | |
| الرطوبة النسبية | إلى 65% | ||
| وقت التخزين | 12 شهراً كحد أقصى | ||
الأداء البيئي:
| البند | المواصفات | حالة الاختبار | |
| الحيطة الرطوبة | △VV/ VV≤ ± 10 ٪ | 90٪ RH، 40 درجة مئوية، فولتاج العمل، 1000 ساعة | |
| الصدمة الحرارية | △VV/ VV≤ ± 10 ٪ | -40 درجة مئوية إلى 85 درجة مئوية، دورة 30 دقيقة، 5 دورات | |
| الجهد الكامل | △VV/ VV≤ ± 10 ٪ | الجهد العامل، 85 درجة مئوية، 1000 ساعة |
شريط حاملالبعد:
حجم تقييم التأثير البيئي (EIAJ) | 0402 (1005) | |
| الرمز | بوصات | ملمترات |
| أ | 0.315±0.012 | 8.00±030 |
| ب | 0.138±0.002 | 3.50±0.05 |
| ج | 0.069±0.002 | 1.75±0.05 |
| D0 | 0.061±0.002 | 1.55±0.05 |
| P0 | 0.157±0.004 | 4.00±010 |
| P1 | 0.079±0.002 | 2.00±005 |
| P2 | 0.079±0.002 | 2.00±005 |
| W | 0.023±0.001 | 0.59±0.03 |
| (ل) | 0.044±0.001 | 1.12±0.03 |
| T | 0.024±0.001 | 0.60±0.03 |
كمية المنتجات في حزمة الشريط:
تقييم حجم التقييم ((إيه إيه جي) | 0402 (1005) |
| كمية التعبئة القياسية (PCS / ريل) | 10,000 |
