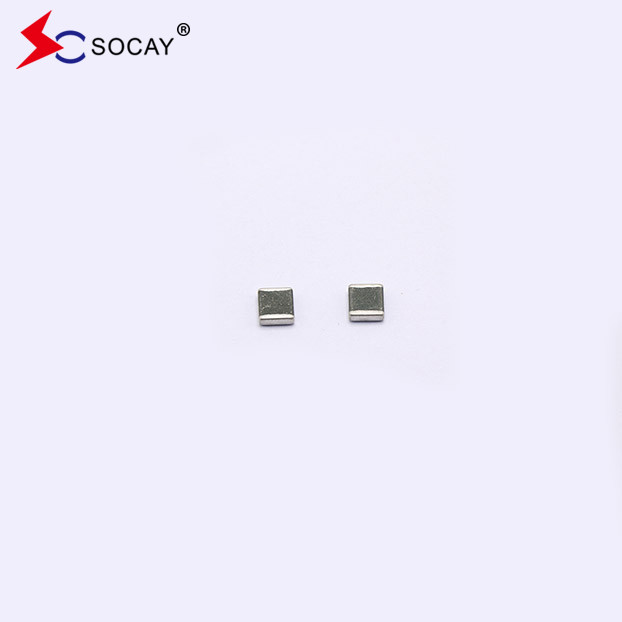

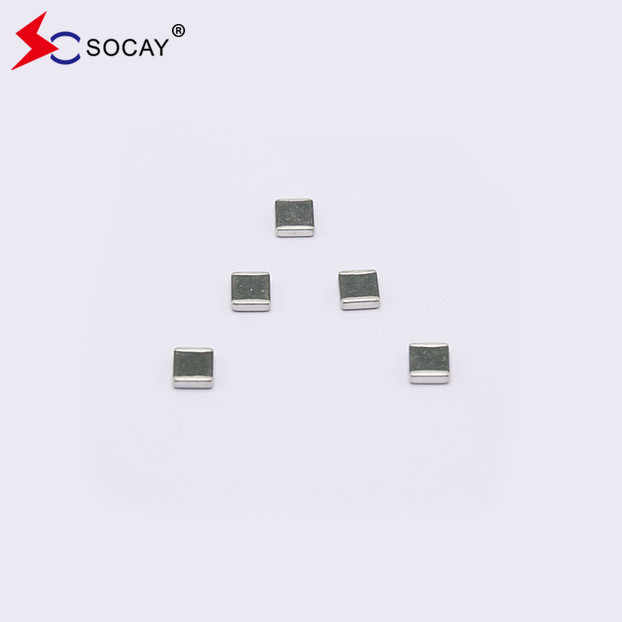

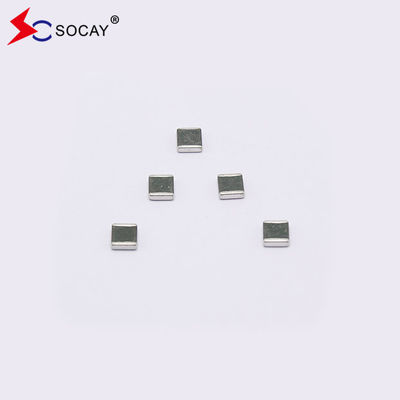

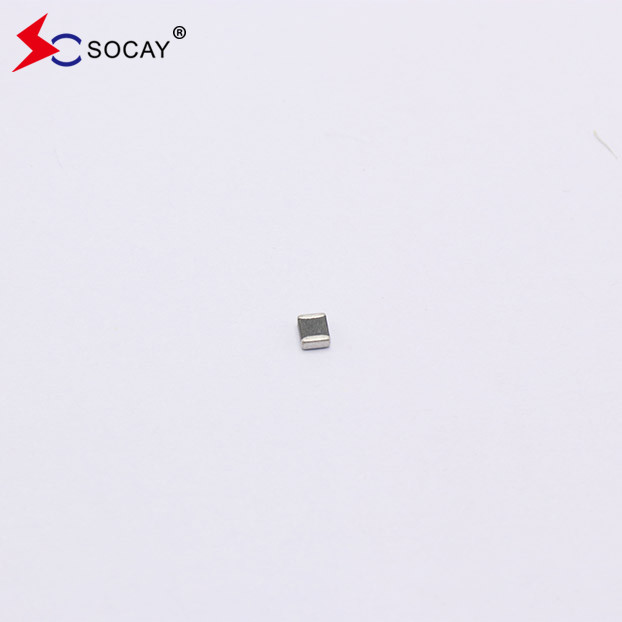

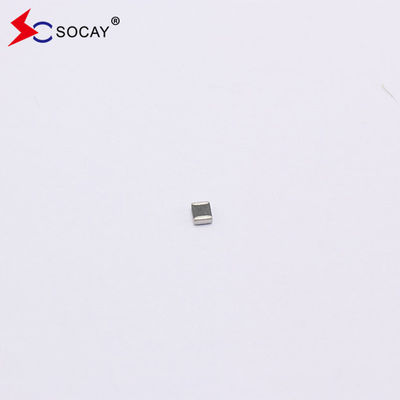

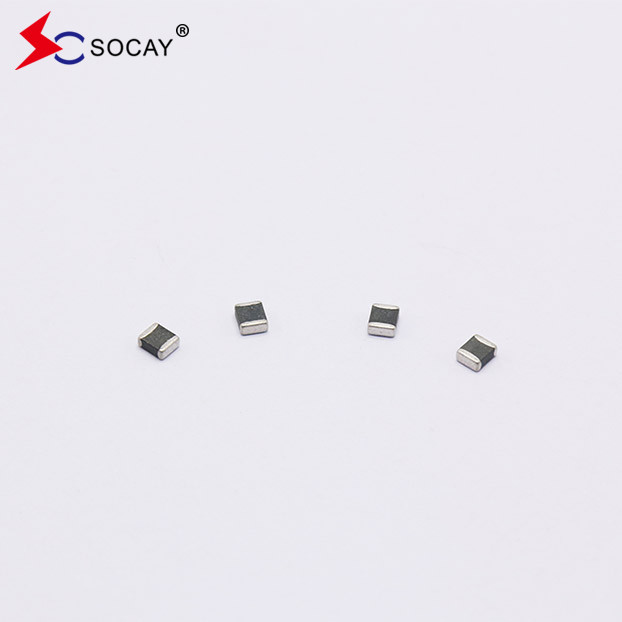

SOCAY الشريحة المتعددة الطبقات Varistor SMD0402 حزمة SV0402E5R5G1B ماكس VDC 5.5V
DATASHEET:(إس في 0402 إيه 5 آر 5 جي 1 بي)1.pdf
الوصف:
الشريحة المتعددة الطبقات SV0402E5R5G1B مبنية على تكنولوجيا تصنيع متعددة الطبقاتبما في ذلك تلك المحددة في IEC 61000-4-2 أو المعايير الأخرى المستخدمة للامتثال الكهرومغناطيسي (EMC)يتم تطبيق SV0402E5R5G1B عادةً لحماية الدوائر المتكاملة والمكونات الأخرى على مستوى لوحة الدوائر. يمكن أن تعمل على نطاق درجة حرارة أوسع من ثنائيات زينر.
الخصائص الكهربائية(25± 5°C):
| الرمز | الحد الأدنى | نموذجي | أقصى | الوحدات |
| VDC | | | 5.5 | V |
| فـي | 7.6 | | 12 | V |
| VC | | | 25 | V |
| سي بي | | 5 | | pF |
VDC ️ أقصى جهد تشغيل متردد يمكن أن يحتفظ به الوارستور ولا يتجاوز تيار التسرب 10μA.
VV ️ التوتر عبر الجهاز عند 1mA التيار المشترك.
معادلة لـ VB جهد الانقطاع
VC ️ الحد الأقصى لتيار الذروة عبر الاريستور مع شكل موجة 8/20μs وتيار نبض 1A.
CP عيار الكهرباء للجهاز مقاس مع تعصب صفر فولت 1Vrms عند 1MHz. pF هو ± 30 ٪.

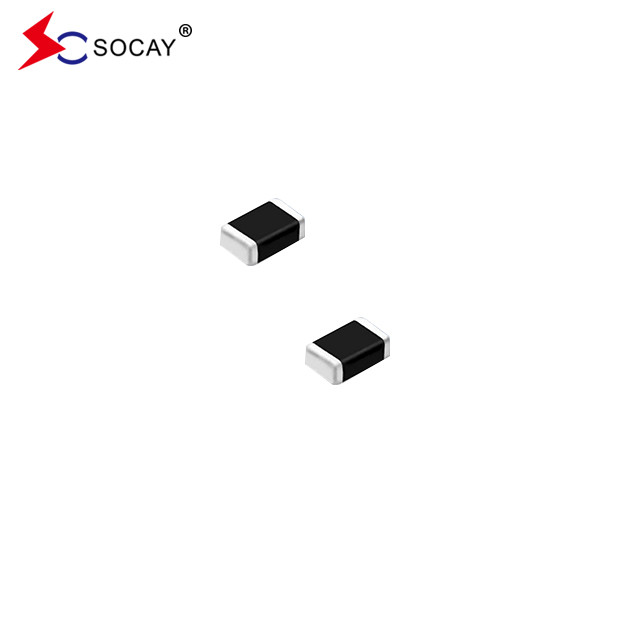

تشكيل و أبعاد الشريحة المتعددة الطبقات
| مقياس تقييم الأداء البيئي (EIAJ) |
0402 (1005) |
|
| الرمز | بوصات | ملمترات |
| (ل) | 0.038±0.005 | 0.96±0.12 |
| W | 0.019±0003 | 0.48±0.0.07 |
| T | 0.020±0.004 | 0.50±0.10 |
| ج | 0.010±0006 | 0.25±0.15 |
البيانات التقنية العامة:
| درجة حرارة العمل | -40 ~ +85 درجة مئوية | ||
| درجة حرارة التخزين | -40 ~ +85 درجة مئوية | ||
| وقت الاستجابة | < 1 ns | ||
| قابلية اللحام | 245 ± 5 درجة مئوية، 3 ± 1 ثانية | ||
| المقاومة للفصل | 260±5 درجة مئوية، 10±1 ثانية | ||
| حالة تخزين الحزمة | درجة حرارة التخزين | 5 ~ 40 درجة مئوية | |
| الرطوبة النسبية | إلى 65% | ||
| وقت التخزين | 12 شهراً كحد أقصى | ||
الأداء البيئي:
| البند | المواصفات | حالة الاختبار | |
| الحيطة الرطوبة | △VV/ VV≤ ± 10 ٪ | 90٪ RH، 40 درجة مئوية، فولتاج العمل، 1000 ساعة | |
| الصدمة الحرارية | △VV/ VV≤ ± 10 ٪ | -40 درجة مئوية إلى 85 درجة مئوية، دورة 30 دقيقة، 5 دورات | |
| الجهد الكامل | △VV/ VV≤ ± 10 ٪ | الجهد العامل، 85 درجة مئوية، 1000 ساعة |
كمية المنتجات في حزمة الشريط:
|
تقييم حجم التقييم ((إيه إيه جي) |
0402 (1005) |
| كمية التعبئة القياسية (PCS / ريل) | 10,000 |
