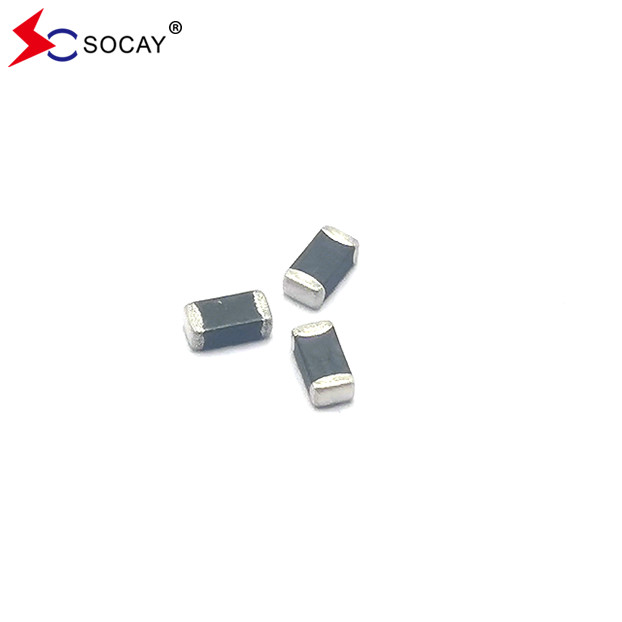

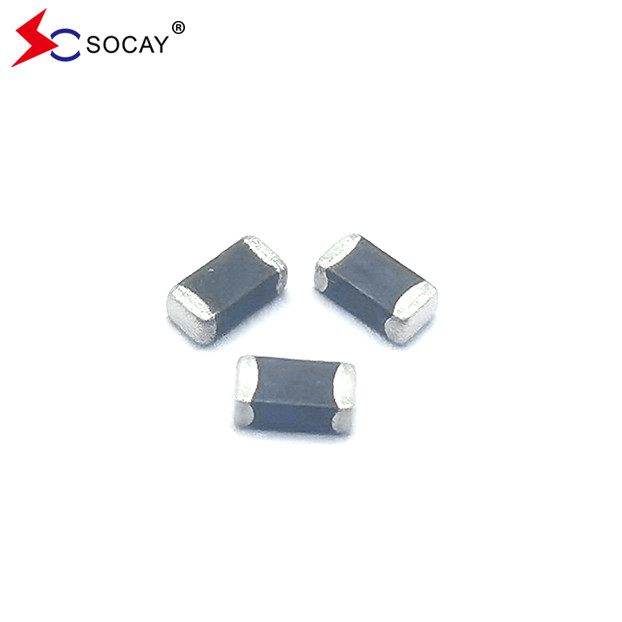

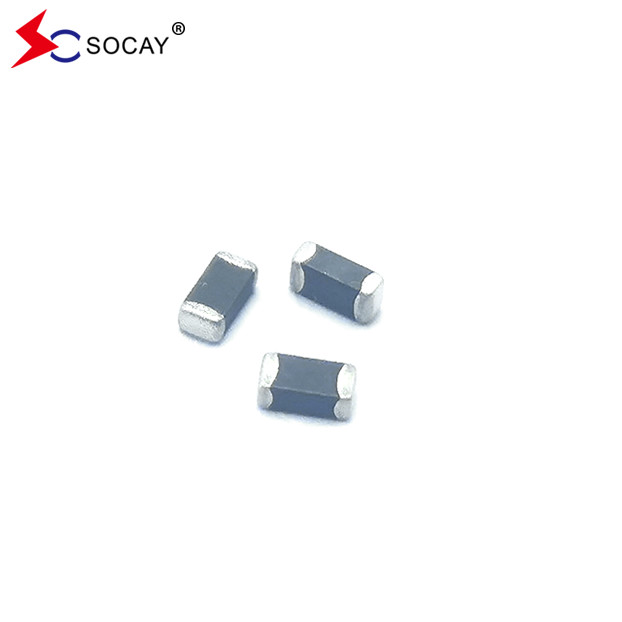

1206 شريحة متعددة الطبقات Varistor SV1206N220G0A تطبيق للوحة الأم، حاسوب محمول
شريحة متعددة الطبقاتورقة بيانات:SV1206N220G0A_v209.1.pdf
الوصف:
الشريحة المتعددة الطبقات Varistor SV1206N220G0A مبنية على تكنولوجيا تصنيع متعددة الطبقات. تم تصميم هذه المكونات لقمع مجموعة متنوعة من الأحداث العابرة،بما في ذلك تلك المحددة في IEC 61000-4-2 أو المعايير الأخرى المستخدمة للامتثال الكهرومغناطيسي (EMC)يتم تطبيق SV1206N220G0A عادة لحماية الدوائر المتكاملة والمكونات الأخرى على مستوى لوحة الدوائر. يمكن أن تعمل على نطاق درجة حرارة أوسع من ثنائيات زينر.
شريحة متعددة الطبقاتالخصائص الكهربائية (25±5°C):
| الرمز | الحد الأدنى | نموذجي | أقصى | الوحدات |
| VRMS | | | 17 | V |
| VDC | | | 22 | V |
| فـي | 26.4 | | 33 | V |
| VC | | | 72 | V |
| إيماكس | | | 100 | أ |
| Wmax | | | 0.5 | W |
VRMS - أقصى جهد تشغيل متردد يمكن أن يحافظ عليه الوارستور ولا يتجاوز 10μA من تيار التسرب.
VDC - أقصى جهد تشغيل متردد يمكن أن يحافظ عليه الوارستور ولا يتجاوز 10μA من تيار التسرب.
VV - الجهد عبر الجهاز مقياس عند 1mA تيار متزامن.
يعادل VB جهد التقطيع.
VC - الحد الأقصى لتيار الذروة عبر الاريستور مع شكل موجة 8/20μs وتيار نبض 5A.
إيماكس - الحد الأقصى لتيار الذروة الذي يمكن تطبيقه مع شكل موجة 8/20μs دون فشل الجهاز.
Wmax - الطاقة القصوى التي يمكن أن تشتت مع شكل الموجة 10/1000μs دون فشل الجهاز.
شريحة متعددة الطبقاتالخصائص:
|
شريحة متعددة الطبقاتالتطبيقات:
|
شريحة متعددة الطبقات البناء والأبعاد:
| مقياس تقييم الأداء البيئي (EIAJ) | الطول (L) | العرض (W) | سمك (T) | |||
| بوصات | ملمترات | بوصات | ملمترات | بوصات | ملمترات | |
| 1206 (3216) | 0.126±0.012 | 3.20±0.30 | 0.063±0.012 | 1.60±0.30 | 0.071 ماكس | 1.80 ماكس |
شريحة متعددة الطبقات إصلاحات إلكترونية
| التسخين السريع أو التسخين الجزئي أو التبريد السريع سيؤدي بسهولة إلى خلل في المكون. لذلك يقترح عملية التسخين المسبق والتبريد التدريجي.اللحام تحت الأشعة تحت الحمراء لديه أعلى العائدات بسبب معدلات التسخين الخاضعة للسيطرة وأوقات اللحام السائلتأكد من أن العنصر لا يخضع لتدرج حراري أكثر من 4 درجات في الثانية. 2 درجة في الثانية هو التدرج المثالي. أثناء عملية اللحام،التسخين المسبق إلى 100 درجة من درجة حرارة ذروة اللحام أمر ضروري لتقليل الصدمة الحرارية. |
توصيات لحام:
|
شريحة متعددة الطبقات البيئة&اختبار الموثوقية:
| الخصائص | طريقة الاختبار ووصفها | |||
| تخزين درجة حرارة عالية | يتم تعريض العينة لـ 125 ± 2 درجة مئوية لمدة 1000 ± 2 ساعة في حمام حرارة دون حمولة ثم تخزينها في درجة حرارة الغرفة والرطوبة لمدة ساعة إلى ساعتين.يجب أن يكون تغيير فولتاج الاريستور ضمن نطاق 10%. | |||
| دورة الحرارة | يجب تكرار دورة درجة الحرارة من درجة الحرارة المحددة خمس مرات ثم تخزينها في درجة حرارة الغرفة والرطوبة لمدة ساعة أو ساعتين.يجب أن يكون تغير فولتاج الاريستور ضمن نطاق 10٪ ويجب فحص الضرر الميكانيكي.. | خطوة | الحرارة | الفترة |
| 1 | -40±3°C | 30 دقيقة ± 3 | ||
| 2 | درجة حرارة الغرفة | 1~2ساعات | ||
| 3 | 125±2°C | 30 دقيقة ± 3 | ||
| 4 | درجة حرارة الغرفة | 1~2ساعات | ||
| الحرارة العالية | بعد تطبيق الجهد القصوى المسموح به باستمرار عند 85 درجة مئوية لمدة 1000 ساعة، يجب تخزين العينة في درجة حرارة الغرفة والرطوبة لمدة ساعة واحدة أو أكثر.يجب أن يكون تغير فولتاج الاريستور ضمن نطاق 10%. | |||
|
الحرارة الرطبة حمولة الرطوبة |
يجب تعريض العينة لبيئة من 40 درجة مئوية،90 إلى 95٪ RH، ويتم تطبيق أقصى الجهد المسموح به لمدة 1000 ساعة، ثم تخزينها في درجة حرارة الغرفة والرطوبة لمدة ساعة أو ساعتين.يجب أن يكون تغيير فولتاج الاريستور ضمن نطاق 10%. | |||
| تخزين في درجة حرارة منخفضة | يجب تعريض العينة إلى درجة حرارة -40 درجة مئوية، بدون حمولة لمدة 1000 ساعة، ثم تخزينها في درجة حرارة الغرفة لمدة ساعة أو ساعتين. يجب أن يكون تغير فولتاج الاريستور ضمن نطاق 10%. | |||
كمية المنتجات في حزمة التسجيل:
| تقييم حجم التقييم((إيه إيه جي) |
1206 (3216) |
| كمية التعبئة القياسية (PCS / ريل) | 3,000 |
