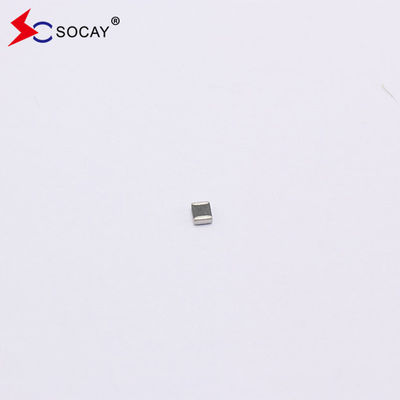

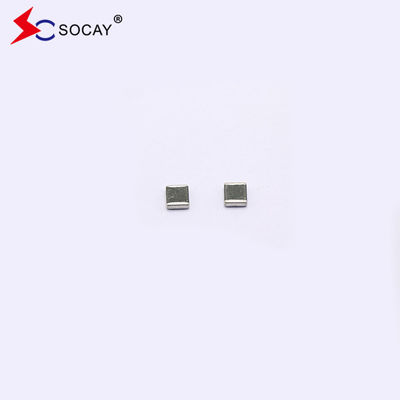

وقت الاستجابة السريعة SMD 18VDC سطح Mount Multilayer Varistor SV0402E180G2B (< 1ns)
ورقة بيانات المتعددة الطبقاتSV0402E180G2B_v89.1.pdf
الوصف:
الـ SV0402E180G2B المتعددة الطبقات مبنية على تقنية تصنيع متعددة الطبقاتبما في ذلك تلك المحددة في IEC 61000-4-2 أو المعايير الأخرى المستخدمة للامتثال الكهرومغناطيسي (EMC)يتم تطبيق SV0402E9R0G0B عادة لحماية الدوائر المتكاملة والمكونات الأخرى على مستوى لوحة الدوائر. يمكن أن تعمل على نطاق درجة حرارة أوسع من ثنائيات زينر.
الدوائر المكافئة:
الخصائص الكهربائية(25± 5°C):
| الرمز | الحد الأدنى | نموذجي | أقصى | الوحدات |
| VDC | | | 9 | V |
| فـي | 11 | | 17 | V |
| VC | | | 35 | V |
| سي بي | | 5 | | pF |
VDC ️ أقصى جهد تشغيل متردد يمكن أن يحتفظ به الوارستور ولا يتجاوز تيار التسرب 10μA.
VV ️ التوتر عبر الجهاز عند 1mA التيار المشترك.
معادلة لـ VB جهد الانقطاع
VC ️ الحد الأقصى لتيار الذروة عبر الاريستور مع شكل موجة 8/20μs وتيار نبض 1A.
CP عيار الكهرباء للجهاز مقاس مع تعصب صفر فولت 1Vrms عند 1MHz. pF هو ± 30 ٪.
خصائص الوارستور متعدد الطبقات:
|
u نوع خال من الرصاص u رقاقة السيراميك على أساس أكسيد الزنك من نوع SMD u العازل فوق الغطاء يحتفظ بتيار تسرب منخفض ومستقر ممتاز u إنهاء الصفائح يقدم خصائص جيدة للصلبة u وقت الاستجابة السريع (< 1ns) u الجهد المنخفض للضغط u تلبية معيار IEC61000-4-2 u القدرة المنخفضة يمكن أن تلبي حماية الجهد العابر المفرد عالية السرعة |
التطبيقات المتعددة الطبقات لـ Varistor:
|
تطبيقات منتجات السعة المنخفضة لخطوط الإشارة عالية السرعة مثل HDMI و DVI و USB و IEEE 1394 Port الخ تطبيقات منتجات السعة العادية لموانئ الإدخال والخروج (RS232 ، USB ، PS2 ، VGA ، الصوت) على اللوحة الأم والكمبيوتر المحمول ، Set?? Top Box ، مشغلات MP3 ، مشغلات DVD ، ونظام التوصيل وما إلى ذلك. |
البناء والأبعاد المتعددة الطبقات:
| مقياس تقييم الأداء البيئي (EIAJ) |
0402 (1005) |
|
| الرمز | بوصات | ملمترات |
| (ل) | 0.038±0.005 | 0.96±0.12 |
| W | 0.019±0003 | 0.48±0.0.07 |
| T | 0.020±0.004 | 0.50±0.10 |
| ج | 0.010±0006 | 0.25±0.15 |
البيانات التقنية العامة:
| درجة حرارة العمل | -40 ~ +85 درجة مئوية | ||
| درجة حرارة التخزين | -40 ~ +85 درجة مئوية | ||
| وقت الاستجابة | < 1 ns | ||
| قابلية اللحام | 245 ± 5 درجة مئوية، 3 ± 1 ثانية | ||
| المقاومة للفصل | 260±5 درجة مئوية، 10±1 ثانية | ||
| حالة تخزين الحزمة | درجة حرارة التخزين | 5 ~ 40 درجة مئوية | |
| الرطوبة النسبية | إلى 65% | ||
| وقت التخزين | 12 شهراً كحد أقصى | ||
الأداء البيئي للفاريستور متعدد الطبقات:
| البند | المواصفات | حالة الاختبار | |
| الحيطة الرطوبة | △VV/ VV≤ ± 10 ٪ | 90٪ RH، 40 درجة مئوية، فولتاج العمل، 1000 ساعة | |
| الصدمة الحرارية | △VV/ VV≤ ± 10 ٪ | -40 درجة مئوية إلى 85 درجة مئوية، دورة 30 دقيقة، 5 دورات | |
| الجهد الكامل | △VV/ VV≤ ± 10 ٪ | الجهد العامل، 85 درجة مئوية، 1000 ساعة |
بعد الشريط الناقل متعدد الطبقات:
|
حجم تقييم التأثير البيئي (EIAJ) |
0402 (1005) |
|
| الرمز | بوصات | ملمترات |
| أ | 0.315±0.012 | 8.00±030 |
| ب | 0.138±0.002 | 3.50±0.05 |
| ج | 0.069±0.002 | 1.75±0.05 |
| D0 | 0.061±0.002 | 1.55±0.05 |
| P0 | 0.157±0.004 | 4.00±010 |
| P1 | 0.079±0.002 | 2.00±005 |
| P2 | 0.079±0.002 | 2.00±005 |
| W | 0.023±0.001 | 0.59±0.03 |
| (ل) | 0.044±0.001 | 1.12±0.03 |
| T | 0.024±0.001 | 0.60±0.03 |
كمية المنتجات في حزمة الشريط:
|
تقييم حجم التقييم ((إيه إيه جي) |
0402 (1005) |
| كمية التعبئة القياسية (PCS / ريل) | 10,000 |
