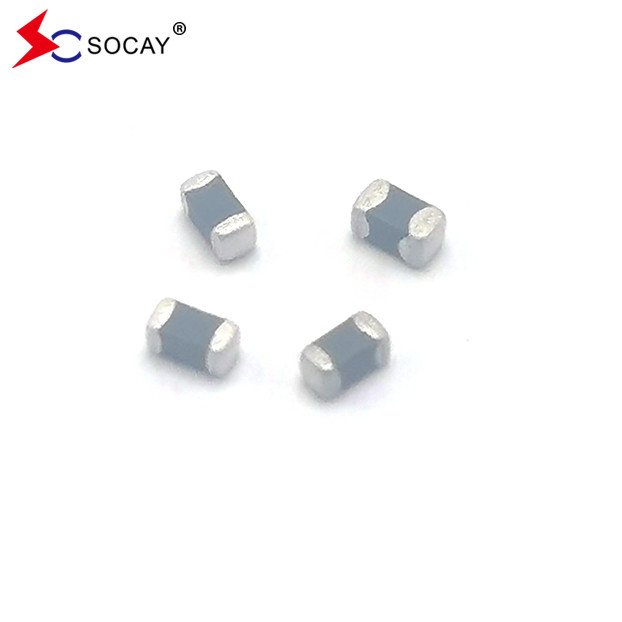

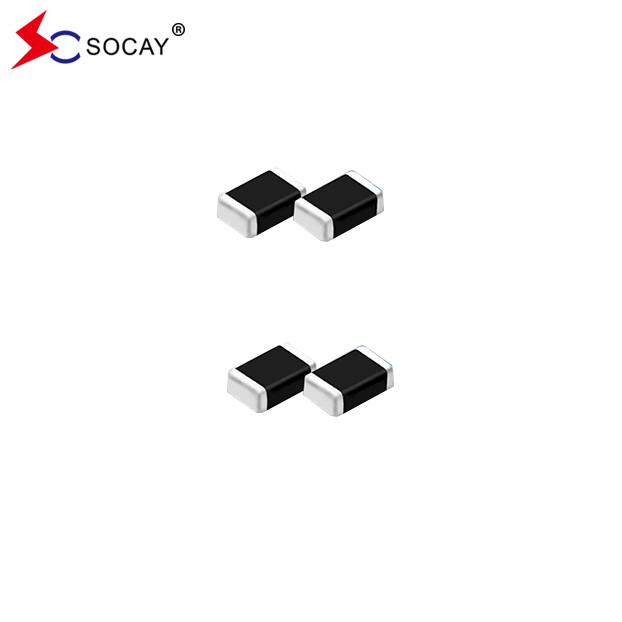

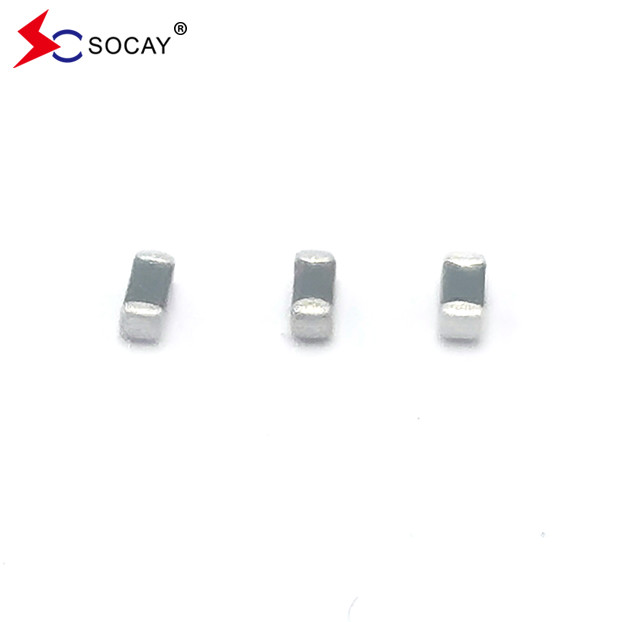

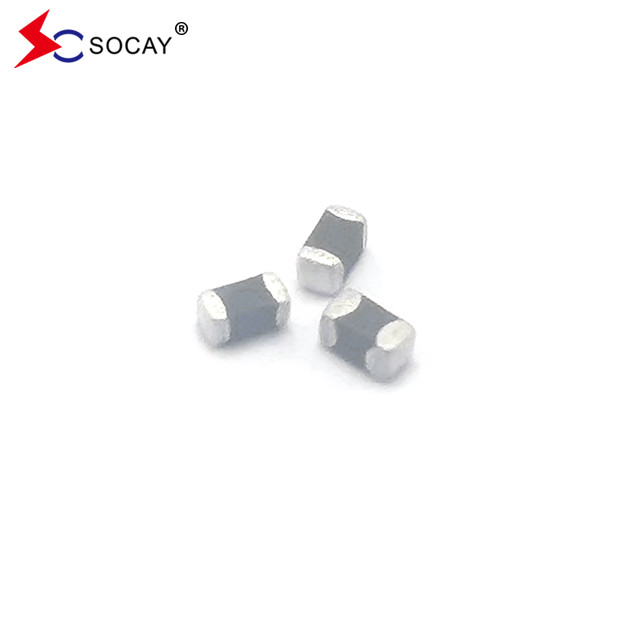

0603 السطح الصعودي Varistor SV0603N300G0A التيار التسريبية المنخفضة والمستقرة ممتازة
الجهاز المتحرك على السطح(إس في) 0603N300G0A1.pdf
الوصف:
"الـ"سفيس ماونت فاريستور SV0603N300G0A مبني على تقنية تصنيع متعددة الطبقاتبما في ذلك تلك المحددة في IEC 61000-4-2 أو المعايير الأخرى المستخدمة للامتثال الكهرومغناطيسي (EMC)يتم تطبيق SV0603N300G0A عادة لحماية الدوائر المتكاملة والمكونات الأخرى على مستوى لوحة الدوائر. يمكن أن تعمل على نطاق درجة حرارة أوسع من ثنائيات زينر.
دوائر متكافئة للفارستور المرفق على السطح
الخصائص الكهربائية(25± 5°C):
| الرمز | الحد الأدنى | نموذجي | أقصى | الوحدات |
| VRMS | | | 25 | V |
| VDC | | | 30 | V |
| فـي | 36 | | 45 | V |
| VC | | | 99 | V |
| إيماكس | | | 30 | أ |
| Wmax | | | 0.1 | ج |
VRMS - أقصى جهد تشغيل متردد يمكن أن يحافظ عليه الوارستور ولا يتجاوز 10μA من تيار التسرب.
VDC - أقصى جهد تشغيل متردد يمكن أن يحافظ عليه الوارستور ولا يتجاوز 10μA من تيار التسرب.
VV - الجهد عبر الجهاز مقياس عند 1mA تيار متزامن.
يعادل VB جهد التقطيع.
VC - الحد الأقصى لتيار الذروة عبر الاريستور مع شكل موجة 8/20μs وتيار نبض 1A.
إيماكس - الحد الأقصى لتيار الذروة الذي يمكن تطبيقه مع شكل موجة 8/20μs دون فشل الجهاز.
Wmax - الطاقة القصوى التي يمكن أن تشتت مع شكل الموجة 10/1000μs دون فشل الجهاز.
خصائص الـ " فاريستور " السطحي
|
تطبيقات فاريستور السطح:
|
سطح جبل فاريستور البناء والأبعاد:
| مقياس تقييم الأداء البيئي (EIAJ) |
0603 (1608) |
|
| الرمز | بوصات | ملمترات |
| (ل) | 0.063±0.006 | 1.60±0.15 |
| W | 0.031±0.004 | 0.80±0.10 |
| T | 0.031±0.008 | 0.80±0.20 |
| ج | 0.012±0.008 | 0.30±0.20 |
|
الاحتياطات عند التعامل مع الركيزة: لا تتجاوز ثني اللوحة بعد لحام المنتج إلى حد كبير.
|
معايير اللحام على سطح الصمام:
| حالة إعادة التدفق | التجميع الخالي من Pb | ||
| الحرارة السابقة | -درجة الحرارة Min (T)s ((min)) | + 150 درجة مئوية | |
| - الحرارة القصوى (T)s ((max)) | +200 درجة مئوية | ||
| - الوقت (من دقيقة إلى أقصى حد)S) | 60-180 ثانية | ||
| متوسط معدل الارتفاع (Liquidus Temp T)(ل)) إلى الذروة | 3 درجة مئوية/ثانية | ||
| TS ((max)إلى T(ل)- معدل الارتفاع | 3 درجة مئوية/ثانية | ||
| التدفق | - درجة الحرارة (T)(ل)(ليكيدوس) | +217°C | |
| - الوقت (من دقيقة إلى أقصى حد)(ل)) | 60 -150 ثانية | ||
| درجة حرارة الذروة (T)(ب)) | 260 +0/-5 درجة مئوية | ||
| الوقت داخل 5 درجة مئوية من درجة الحرارة القصوى الفعلية (T(ب)) | 20-40 ثانية | ||
| معدل الانخفاض | 6 درجات مئوية/ثانية | ||
| وقت 25 درجة مئوية إلى ذروة درجة الحرارة (T)(ب)) | 8 دقائق كحد أقصى | ||
بعد الشريط الناقل متعدد الطبقات:
|
حجم تقييم التأثير البيئي (EIAJ) |
0603 (1608) |
|
| الرمز | بوصات | ملمترات |
| أ | 0.315±0.012 | 8.00±030 |
| ب | 0.138±0.002 | 3.50±0.05 |
| ج | 0.069±0.002 | 1.75±0.10 |
| D0 | 0.061±0.002 | 1.55±0.05 |
| P0 | 0.157±0.004 | 4.00±010 |
| P1 | 0.079±0.002 | 4.00±010 |
| P2 | 0.079±0.002 | 2.00±005 |
| W | 0.041±0.006 | 1.05±0.15 |
| (ل) | 0.075±0.006 | 1.90±0.15 |
| T | 0.037±0.002 | 0.95±0.05 |
كمية المنتجات في حزمة الشريط:
|
تقييم حجم التقييم ((إيه إيه جي) |
0603 (1608) |
| كمية التعبئة القياسية (PCS / ريل) | 4,000 |
