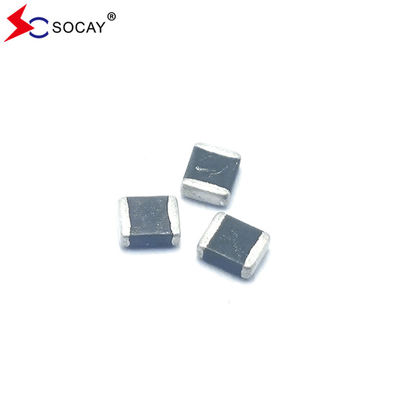

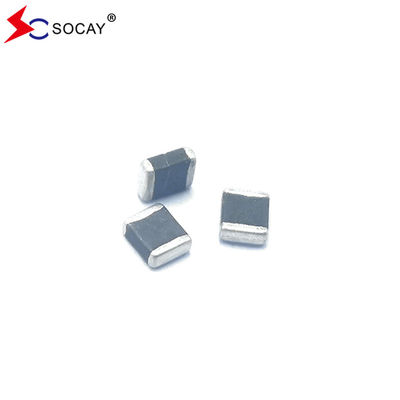

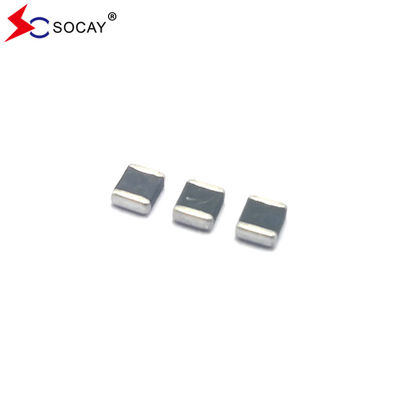

1210 نوع SMD أكسيد الزنك Varistor SV1210N470G0A SOCAY مصنع أساسي
SMD أكسيد الزنك Varistorورقة بيانات:(إس في 1210 إن470 جي أ0 أ_ في 209)1.pdf
الوصف:
موجهة "SMD Zinc Oxide Varistor SV1210N470G0A" مبنية على تقنية تصنيع متعددة الطبقات. تم تصميم هذه المكونات لقمع مجموعة متنوعة من الأحداث العابرة،بما في ذلك تلك المحددة في IEC 61000-4-2 أو المعايير الأخرى المستخدمة للامتثال الكهرومغناطيسي (EMC)يتم تطبيق SV1210N470G0A عادة لحماية الدوائر المتكاملة والمكونات الأخرى على مستوى لوحة الدوائر. يمكن أن تعمل على نطاق درجة حرارة أوسع من ثنائيات زينر.
SMD أكسيد الزنك Varistorالخصائص الكهربائية (25±5°C):
| الرمز | الحد الأدنى | نموذجي | أقصى | الوحدات |
| VRMS | | | 37 | V |
| VDC | | | 47 | V |
| فـي | 56.4 | | 70.5 | V |
| VC | | | 155 | V |
| إيماكس | | | 250 | أ |
| Wmax | | | 0.8 | ج |
VRMS -SMD أكسيد الزنك Varistorأقصى جهد تشغيل متردد يمكن أن يحافظ عليه الاريستور ولا يتجاوز 10μA من تيار التسرب.
VDC - أقصى جهد تشغيل متردد يمكن أن يحافظ عليه الوارستور ولا يتجاوز 10μA من تيار التسرب.
VV - الجهد عبر الجهاز مقياس عند 1mA تيار متزامن.
يعادل VB جهد التقطيع.
VC - الحد الأقصى لتيار الذروة عبر الاريستور مع شكل موجة 8/20μs وتيار نبض 5A.
إيماكس - الحد الأقصى لتيار الذروة الذي يمكن تطبيقه مع شكل موجة 8/20μs دون فشل الجهاز.
Wmax - الطاقة القصوى التي يمكن أن تشتت مع شكل الموجة 10/1000μs دون فشل الجهاز.
SMD أكسيد الزنك VaristorFالخصائص:
|
SMD أكسيد الزنك Varistorأالتطبيقات:
|
SMD أكسيد الزنك Varistorجالتعليمات والأبعاد:
| مقياس تقييم الأداء البيئي (EIAJ) | الطول (L) | العرض (W) | سمك (T) | |||
| بوصات | ملمترات | بوصات | ملمترات | بوصات | ملمترات | |
| 1210 (3225) | 0.126±0.012 | 3.20±0.30 | 0.098±0.012 | 2.50±0.30 | 0.098 ماكس | 2.50 ماكس |
البيانات التقنية العامة:
| درجة حرارة العمل | -55~125 درجة مئوية |
| درجة حرارة التخزين | -55~150 درجة مئوية |
| وقت الاستجابة | < 1 ns |
| قابلية اللحام | 245 ± 5 درجة مئوية، 3 ± 1 ثانية |
| المقاومة للطلاء | 260±5 درجة مئوية، 10±1 ثانية |
توصيات لحام:
|
كمية المنتجات في حزمة التسجيل:
| تقييم حجم التقييم((إيه إيه جي) |
1210 (3225) |
| كمية التعبئة القياسية (PCS / ريل) | 3,000 |
