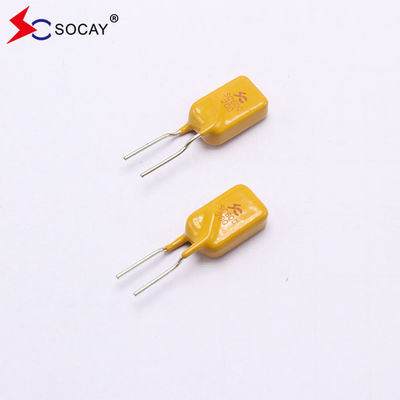

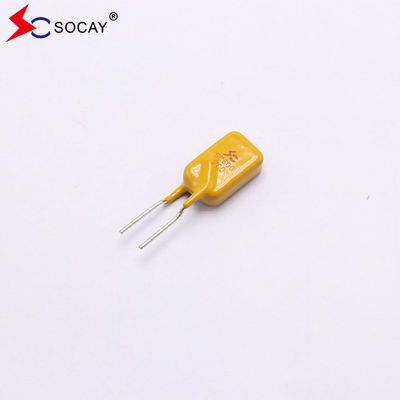

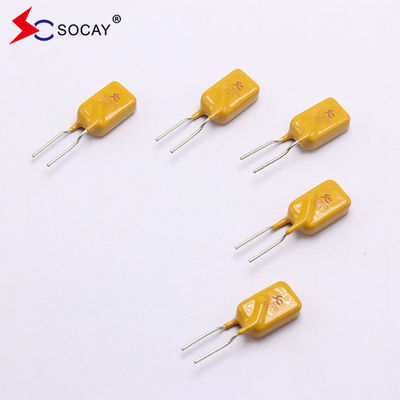

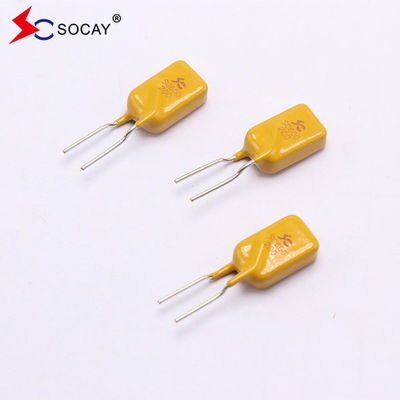

سلسلة SC600 PPTC الصمامات القابلة لإعادة التثبيت SC600-200SW0D وقت تسليم سريع
الصمام القابل لإعادة ضبط PPTC- نعمورقة بيانات:(إس سي 600-200SW0D_v98)1.pdf
المعلمات الكهربائية:
| رقم الجزء | أناتمسك(أ) | أنارحلة(أ) |
Vأقصى (Vdc) |
أناأقصى (أ) |
(ب)dtype (و) |
الحد الأقصى للوقت إلى (تريب) |
Rوجود | |||
| PPTC البوليمر القابل للإعادة |
التيار الحالي (أ) |
الوقت (س) |
Rدقيقة (Ω) |
Rأقصى (Ω) |
R1أقصى (Ω) |
|||||
|
SC600-200SW0D |
0.20 | 0.40 | 400 | 3.0 | 1.5 | 1.0 | 10.0 | 5.0 | 9.0 | 14.0 |
|
أناتمسك= تيار PPTC القابل لإعادة تعيين فيوز: الحد الأقصى للتيار الذي لن يبدأ به الجهاز عند 25 درجة مئوية في الهواء الثابت. أنارحلة= PPTC التيار القابل لإعادة تعيين فيوز تراب: الحد الأدنى للتيار الذي يكون فيه الجهاز دائمًا في 25 درجة مئوية. Vأقصى= أقصى قدر من الجهد يمكن أن يتحمل الجهاز دون تلف عند التيار الاسمي. أناأقصى= الحد الأقصى لتلك الكهرباء التي يمكن أن يتحملها الجهاز دون تلف عند الجهد الاسمي. Tرحلة= الحد الأقصى للوقت الذي يُطلق فيه التيار عند التيار المخصص. (ب)-أجل.= استنزاف الطاقة النموذجي: كمية الطاقة النموذجية التي يتم استنزافها من قبل الجهاز عندما يكون في بيئة الهواء. Rدقيقة= مصدر PPTC القابل لإعادة التثبيت المقاومة الأدنى للجهاز عند 25 درجة مئوية قبل التشغيل. Rأقصى= أقصى مقاومة للجهاز عند درجة حرارة 25 درجة مئوية قبل الإطلاق. R1أقصى= أقصى مقاومة للجهاز عند درجة حرارة 25 درجة مئوية مقاسة بعد ساعة من التشغيل. تحذير: قد يؤدي التشغيل فوق التصنيف المحدد إلى تلف وإمكانية تقوس واللهب. |
||||||||||
خصائص الصمامات القابلة لإعادة ضبط PPTC:
|
u متوافقة مع RoHS وخالية من الهالوجين أجهزة الرصاص الشعاعي u مادة عازلة للبوليمر الايبوكسي المقاوم للنار تلبي متطلبات UL94V-0 u PPTC التيار التشغيلي للفيوز القابل لإعادة التعيين: 0.20A ، الجهد الأقصى: 400Vdc ، درجة حرارة التشغيل: -40 °C إلى + 85 °C |
تطبيقات الصمامات القابلة لإعادة التثبيت PPTC:
|
محاور USB وموانئ وأجهزة الطرفية u منافذ الطاقة u منافذ IEEE1394 u حماية المحرك أجهزة الكمبيوتر والأجهزة الطرفية الالكترونيات العامة |
الرسم البياني لتحديد درجة الحرارة Iتمسك(أ):
| درجة حرارة التشغيل المحيطة | -40 درجة مئوية | -20 درجة مئوية | 0°C | 23 درجة مئوية | 30 درجة مئوية | 40 درجة مئوية | 50 درجة مئوية | 60 درجة مئوية | 70 درجة مئوية | 85 درجة مئوية |
| النسبة المئوية للحد | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
إجراءات الاختبار والمتطلبات:
| الاختبار | ظروف الاختبار | معايير القبول / الرفض |
| المقاومة | في الهواء الثابت @25±2°C | Rmin≤R≤Rmax |
| حافظ على التيار | 60 دقيقة، عند الحفاظ، في الهواء الهادئ @ 25±2°C | لا رحلة |
| وقت الرحلة | التيار المحدد، Vmax، @ 25±2°C | T≤أقصى وقت للسفر |
| حياة دورة الرحلة | Vmax، Imax، 100 دورة | لا يوجد قوس أو حرق |
| الصبر في الرحلة | Vmax، 24 ساعة | لا يوجد قوس أو حرق |
المواصفات الفيزيائية للصمامات القابلة لإعادة ضبط PPTC:
| مواد الرصاص |
0.03-1.85A الفولاذ المطلي بالنحاس 2.50-5.00A النحاس المقوى |
| خصائص اللحام | القدرة على اللحام حسب MIL-STD-202 ، الطريقة 208E |
| مواد عازلة | البوليمر الايبوكسي المقاوم للنار المصلح يلبي متطلبات UL 94V-0. |
| تسمية الجهاز | معلّم بـ "SC" ، الجهد ، التيار القياسي |
كمية عبوة الصمامات القابلة لإعادة ضبط PPTC:
| رقم الجزء | الكمية (القطع/الكرات) |
|
SC600-200SW0D |
500 |
