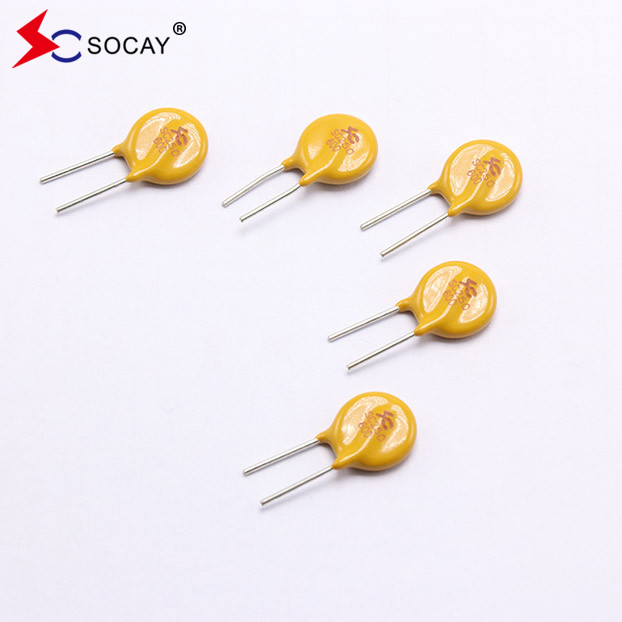

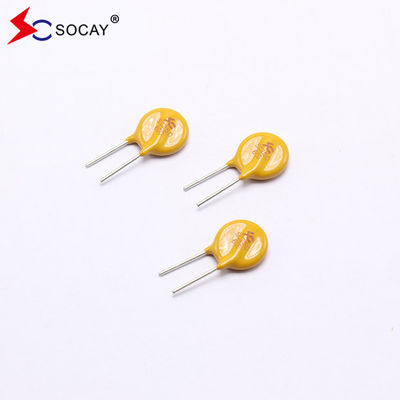

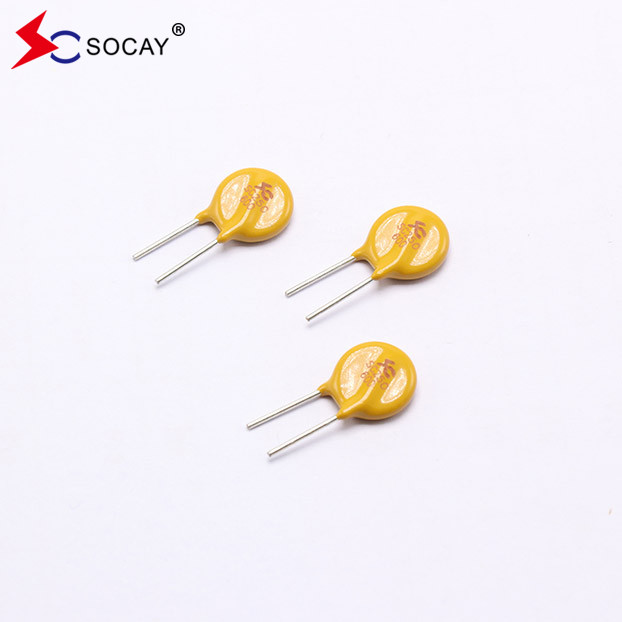

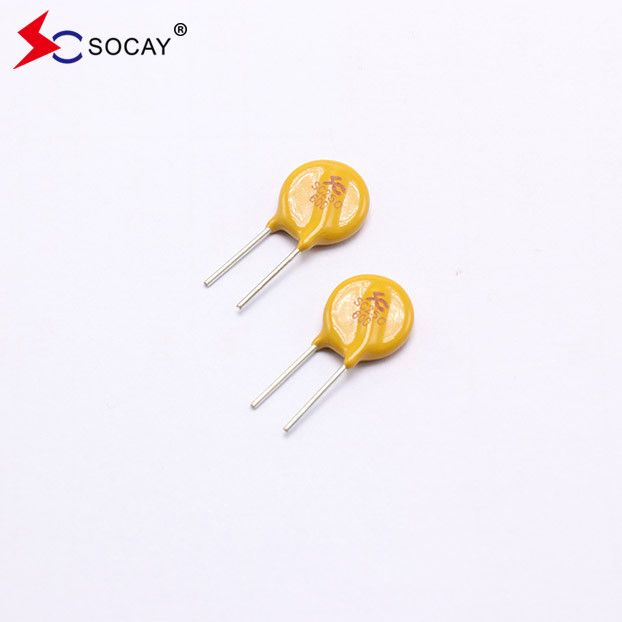

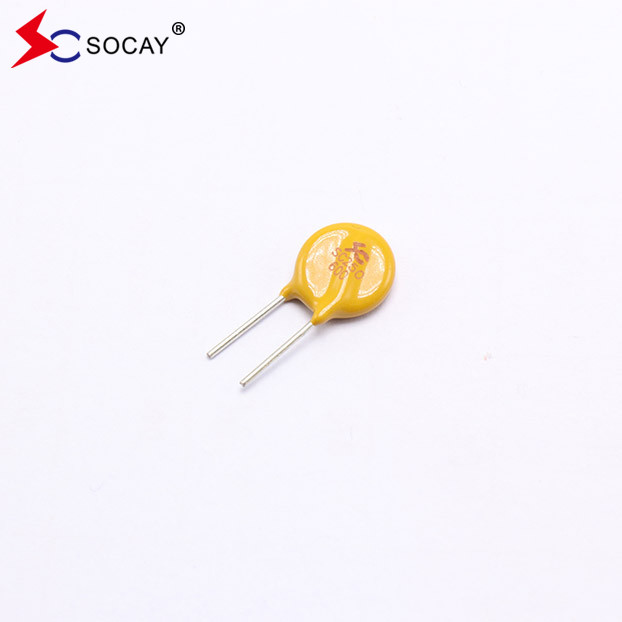

المصنع الأصلي SOCAY البوليمر القابل للإعادة PPTC SC250-600CZ0D في المخزون
PPTC البوليمر القابل للإعادة- نعمورقة بيانات:SC250-600CZ0D_v98.1.pdf
المعلمات الكهربائية:
| رقم الجزء | أناتمسك(أ) | أنارحلة(أ) |
Vأقصى (Vdc) |
أناأقصى (أ) |
(ب)dtype (و) |
الحد الأقصى للوقت إلى (تريب) |
Rوجود | |||
| PPTC البوليمر القابل للإعادة |
التيار الحالي (أ) |
الوقت (س) |
Rدقيقة (Ω) |
Rأقصى (Ω) |
R1أقصى (Ω) |
|||||
|
SC250-600CZ0D |
0.60 | 1.20 | 220 | 3.0 | 4.0 | 3.0 | 10.0 | 0.50 | 0.75 | 1.13 |
حول PPTCs
يمكن أن تساعد أجهزة PTC (معدل الحرارة الإيجابية للبوليمر) في الحماية من زيادة التيار والفشل في زيادة درجة الحرارة.أجهزة من نوع الحرارة تحد من تدفق التيارات الكبيرة بشكل خطير خلال ظروف الخطأومع ذلك، فإنه يختلف عن الصمامات التقليدية التي يمكن استخدامها مرة واحدة فقط ويجب استبدالها.الجهاز PTC أن Jidentong قد صناعة بعناية على مدى سنوات عديدة يمكن إعادة تعيين بعد معالجة الأخطاء وقطع إمدادات الطاقة، مما يقلل من تكاليف المكونات ورسوم الخدمة. يتم تصنيع أجهزة حماية الدوائر PTC من مواد PTC البوليمرية الخام مختلطة مع جزيئات الموصلات النانوية.المادة ترتبط بقوة بالموصل إلى بنية بلورية، تشكيل وصلة انخفاض العائق. ومع ذلك، عندما يمر تيار كبير من خلال أو ارتفاع درجة حرارة البيئة، مما يسبب درجة حرارة الجهاز أعلى من درجة حرارة التشغيل،الموصلات في البوليمر تذوب وتصبح مرتبة بشكل غير منتظم، مما يسبب توسع الحجم ويزيد من عائق السرعة.
التطبيقات النموذجية للفيوز القابلة للإعادة في الدوائر الإلكترونية:
1حماية شاحن البطارية
في دائرة شاحن البطاريةيتم تعديل الجهد الخارجي المتردد غير المنظم لمحول الطاقة بواسطة دائرة استقرار الجهد وتحويله إلى جهد مناسب لشحن البطاريةأجهزة PPTC وأجهزة حماية الإفراط في الجهد تتعاون مع بعضها البعض للحماية من الأخطاء التالية:
*التيار المفرط. التيار المفرط قد يؤدي إلى تلف FET أو بطارية الطاقة.
* القطبية العكسية. في هذا الوقت يتم تشغيل ثنائي الصوت ويدخل جهاز PPTC حالة عائق عالية للحد من التيار؛
*الجهد مرتفع جداً. في هذا الوقت، يعمل جهاز حماية الإفراط في الجهد، ويحد جهاز PPTC من التيار.
خصائص PPTC البوليمر القابلة لإعادة التثبيت:
|
u متوافقة مع RoHS وخالية من الهالوجين أجهزة الرصاص الشعاعي u مادة عازلة للبوليمر الايبوكسي المقاوم للنار تلبي متطلبات UL94V-0 u PPTC التيار التشغيلي للصمامات القابلة لإعادة التثبيت: 0.90A ، الجهد الأقصى: 60Vdc ، درجة حرارة التشغيل: -40 °C إلى + 85 °C |
تطبيقات PPTC البوليمر القابلة لإعادة التعيين:
|
محاور USB وموانئ وأجهزة الطرفية u منافذ الطاقة u منافذ IEEE1394 u حماية المحرك أجهزة الكمبيوتر والأجهزة الطرفية الالكترونيات العامة |
الرسم البياني لتحديد درجة الحرارة Iتمسك(أ):
| درجة حرارة التشغيل المحيطة | -40 درجة مئوية | -20 درجة مئوية | 0°C | 23 درجة مئوية | 30 درجة مئوية | 40 درجة مئوية | 50 درجة مئوية | 60 درجة مئوية | 70 درجة مئوية | 85 درجة مئوية |
| النسبة المئوية للحد | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
إجراءات الاختبار والمتطلبات:
| الاختبار | ظروف الاختبار | معايير القبول / الرفض |
| المقاومة | في الهواء الثابت @25±2°C | Rmin≤R≤Rmax |
| حافظ على التيار | 60 دقيقة، عند الحفاظ، في الهواء الهادئ @ 25±2°C | لا رحلة |
| وقت الرحلة | التيار المحدد، Vmax، @ 25±2°C | T≤أقصى وقت للسفر |
| حياة دورة الرحلة | Vmax، Imax، 100 دورة | لا يوجد قوس أو حرق |
| الصبر في الرحلة | Vmax، 24 ساعة | لا يوجد قوس أو حرق |
المواصفات الفيزيائية لـ PPTC البوليمر القابل للإعادة:
| مواد الرصاص |
0.03-1.85A الفولاذ المطلي بالنحاس 2.50-5.00A النحاس المقوى |
| خصائص اللحام | القدرة على اللحام حسب MIL-STD-202 ، الطريقة 208E |
| مواد عازلة | البوليمر الايبوكسي المقاوم للنار المصلح يلبي متطلبات UL 94V-0. |
| تسمية الجهاز | معلّم بـ "SC" ، الجهد ، التيار القياسي |
تعبئة PPTC البوليمرية القابلة لإعادة التثبيت
| رقم الجزء | الكمية (القطع/الكرات) |
|
SC250-600CZ0D |
500 |
الأسئلة الشائعة
هل يمكنني الحصول على طلب عينة؟
ج: نعم، نرحب بطلب العينة لاختبار وتحقق من الجودة. العينات المختلطة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج:العينات تحتاج إلى 1 يوم، وقت الإنتاج الضخم يحتاج 1-2 أسابيع لكمية الطلب أكثر من
هل لديك أي MOQ؟
ج: تعتمد MOQ على نوع المنتج ، 1pc للتحقق من العينة متوفرة
س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: نحن عادة ما نرسل عن طريق DHL أو UPS أو FedEx أو TNT. عادة ما يستغرق الوصول 3-5 أيام. الشحن الجوي والبحري اختياري أيضا.
س5: كيف أتابع الأمر؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
