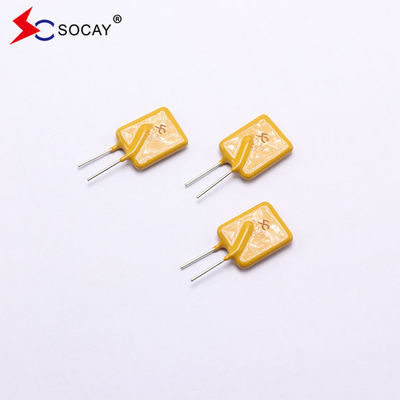

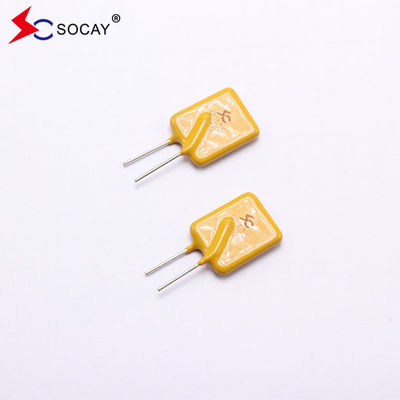

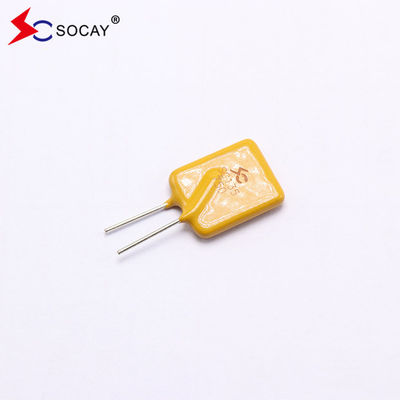

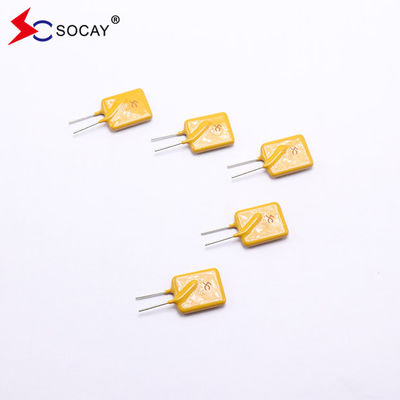

SOCAY PPTC البوليمر القابل لإعادة التثبيت SC135-750SZ0D التيار التشغيلي 0.75A لموانئ الطاقة
PPTC البوليمر القابل للإعادة- نعمورقة بيانات:(إس سي 135-750 إس زي 0 دي)1.pdf
المعلمات الكهربائية:
| رقم الجزء | أناتمسك(أ) | أنارحلة(أ) |
Vأقصى (Vdc) |
أناأقصى (أ) |
(ب)dtype (و) |
الحد الأقصى للوقت إلى (تريب) |
Rوجود | |||
| PPTC البوليمر القابل للإعادة |
التيار الحالي (أ) |
الوقت (س) |
Rدقيقة (Ω) |
Rأقصى (Ω) |
R1أقصى (Ω) |
|||||
|
SC135-750SZ0D |
0.75 | 1.50 | 135 | 20 | 3.5 | 3.75 | 20.00 | 0.50 | 0.85 | 1.28 |
حول PPTCs
معامل الحرارة الإيجابي البوليمري هو نوع من عنصر الحماية الإلكترونية من التيار الزائد، والتي مصنوعة من البوليمر العضوي عالي البوليمر في حالة الضغط العالي،ارتفاع درجة الحرارة وتفاعل التشويش، بعد تعاطي مواد الجسيمات الموصلة ومعالجتها بواسطة تكنولوجيا خاصة.بينما فيوز الاسترداد الذاتي لديه حماية من الحرارة الزائدة، استرداد تلقائي للوظائف المزدوجة.
معيار عمل PPtcs
معيار عمل PPTCs
عندما يكون هناك تيار غير طبيعي فإن قيمة المقاومة ترتفع لحظات وتعمل كمحدد للتياريعود إلى حالة مقاومة منخفضة والدائرة تعمل بشكل طبيعي.
خصائص PPTC البوليمر القابلة لإعادة التثبيت:
|
u متوافقة مع RoHS وخالية من الهالوجين أجهزة الرصاص الشعاعي u مادة عازلة للبوليمر الايبوكسي المقاوم للنار تلبي متطلبات UL94V-0 u PPTC التيار التشغيلي للصمامات القابلة لإعادة التثبيت: 0.90A ، الجهد الأقصى: 60Vdc ، درجة حرارة التشغيل: -40 °C إلى + 85 °C |
تطبيقات PPTC البوليمر القابلة لإعادة التعيين:
|
محاور USB وموانئ وأجهزة الطرفية u منافذ الطاقة u منافذ IEEE1394 u حماية المحرك أجهزة الكمبيوتر والأجهزة الطرفية الالكترونيات العامة |
الرسم البياني لتحديد درجة الحرارة Iتمسك(أ):
| درجة حرارة التشغيل المحيطة | -40 درجة مئوية | -20 درجة مئوية | 0°C | 23 درجة مئوية | 30 درجة مئوية | 40 درجة مئوية | 50 درجة مئوية | 60 درجة مئوية | 70 درجة مئوية | 85 درجة مئوية |
| النسبة المئوية للحد | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
إجراءات الاختبار والمتطلبات:
| الاختبار | ظروف الاختبار | معايير القبول / الرفض |
| المقاومة | في الهواء الثابت @25±2°C | Rmin≤R≤Rmax |
| حافظ على التيار | 60 دقيقة، عند الحفاظ، في الهواء الهادئ @ 25±2°C | لا رحلة |
| وقت الرحلة | التيار المحدد، Vmax، @ 25±2°C | T≤أقصى وقت للسفر |
| حياة دورة الرحلة | Vmax، Imax، 100 دورة | لا يوجد قوس أو حرق |
| الصبر في الرحلة | Vmax، 24 ساعة | لا يوجد قوس أو حرق |
المواصفات الفيزيائية لـ PPTC البوليمر القابل للإعادة:
| مواد الرصاص |
0.03-1.85A الفولاذ المطلي بالنحاس 2.50-5.00A النحاس المقوى |
| خصائص اللحام | القدرة على اللحام حسب MIL-STD-202 ، الطريقة 208E |
| مواد عازلة | البوليمر الايبوكسي المقاوم للنار المصلح يلبي متطلبات UL 94V-0. |
| تسمية الجهاز | معلّم بـ "SC" ، الجهد ، التيار القياسي |
تعبئة PPTC البوليمرية القابلة لإعادة التثبيت
| رقم الجزء | الكمية (القطع/الكرات) |
|
SC135-750SZ0D |
500 |
