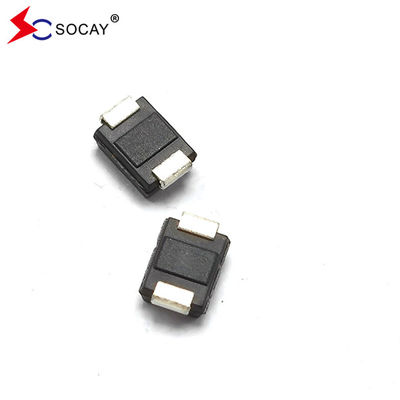

TSS P0080SD @10/700μS ، 8KV مقاتلات التورستور الضخمة سعة منخفضة 150pF
ورقة بيانات:PXXX0SD_v23101.pdf
| رقم الجزء | العلامة |
VDRM أناDRM=1μA |
VS ① @100V/μS |
أناS |
VT أناT=2.2A |
أناT | أناهـ |
C0 2 @ 1MHz، تحيز 2V |
| V مفي. | V مالفأس. | mA max. | V مالفأس. | أ مالفأس. | mA مفي. | pFالنوع. | ||
| P0080SD | P-8D | 6 | 15 | 800 | 4 | 2.2 | 50 | 150 |
| P0640SD | P06D | 58 | 77 | 800 | 4 | 2.2 | 50 | 150 |
| P0720SD | P07D | 65 | 87 | 800 | 4 | 2.2 | 50 | 150 |
| P0900SD | P09D | 75 | 98 | 800 | 4 | 2.2 | 50 | 140 |
| P1100SD | P11D | 90 | 130 | 800 | 4 | 2.2 | 50 | 110 |
| P1300SD | P13D | 120 | 160 | 800 | 4 | 2.2 | 50 | 100 |
| P1500SD | P15D | 140 | 180 | 800 | 4 | 2.2 | 50 | 90 |
| P1800SD | P18D | 170 | 220 | 800 | 4 | 2.2 | 50 | 90 |
| P2300SD | P23D | 190 | 260 | 800 | 4 | 2.2 | 50 | 80 |
| P2600SD | P26D | 220 | 300 | 800 | 4 | 2.2 | 50 | 70 |
| P3100SD | P31D | 275 | 350 | 800 | 4 | 2.2 | 50 | 60 |
| P3500SD | P35D | 320 | 400 | 800 | 4 | 2.2 | 50 | 60 |
| P3800SD | P38D | 340 | 450 | 800 | 4 | 2.2 | 50 | 60 |
| P4200SD | P42D | 400 | 520 | 800 | 4 | 2.2 | 100 | 40 |
|
ملاحظات: يتم قياس 1V عند 100KV/s. 2 يتم قياس السعة خارج الحالة في Vالعاصمة=2V، VRMS= 1 فولت، f=1 ميغاهرتز. |
||||||||
الوصف:
تم تصميم سلسلة PXXX0SD لحماية معدات النطاق العريض مثل الموديمات وبطاقات الخط و CPE و DSL من الأضرار التي تسببها التوتر الزائد.
وتوفر هذه السلسلة حلًا للتركيب السطحي الذي يمكّن المعدات من الامتثال للمعايير التنظيمية العالمية.
الخصائص:
|
u تجاوز الكهرباء المنخفضة u الجهد المنخفض في حالة التشغيل u لا يقلل من قدرة الزيادة بعد حوادث الزيادة المتعددة داخل الحد u فشل في الاختصار عندما تتجاوز المعدلات u السعة المنخفضة |
المعايير العالمية المطبقة:
|
u TIA-968-A u ITU K.20/21 المستوى المتقدم u ITU K.20/21 المستوى الأساسي u GR 1089 مبنى الإنتر u GR 1089 مبنى الإنتر u IEC 6100-4-5 u YD/T 1082 u YD/T 993 u YD/T 950 |
| السلسلة | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
أناTSM 50/60 هرتز |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| دقيقة واحدة | دقيقة واحدة | دقيقة واحدة | دقيقة واحدة | دقيقة واحدة | أدقيقة | دقيقة واحدة | أمبير/μs max | ||
| د | 800 | 700 | ... | ... | 200 | 200 | 70 | 500 | |
|
ملاحظات:
|
- ذروة النبض (I)PP) متكررة و مضمونة طوال عمر المنتج. - أناPPالمواصفات المطبقة على نطاق درجة الحرارة من -40oC إلى +85oC - يجب أن يكون الجهاز في بداية التوازن الحراري مع -40 °C < Tج< 150 درجة مئوية
|
||||||||
| رقم الجزء | حزمة المكونات | كمية | التعبئة الخيار | مواصفات التعبئة | |
| (ب)xxx0SD | DO-214AA | 3000 | الشريط والفكرة -12mm/13′′ الشريط | تقييم الطاقة البيئية -481 - D |
