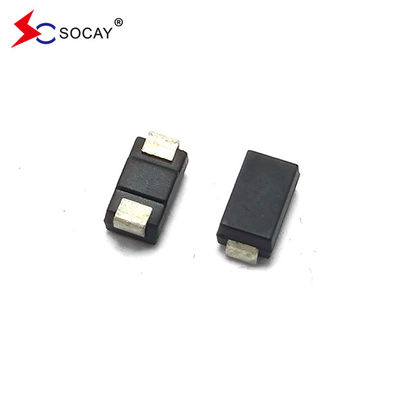

حماية TSS Thyristor Surge Protector DO-214AA P0720TB @ 10/700μs 3/4KV
ورقة بيانات:PXXX0TB_v2101.2.pdf
حماية التهابات التايريستور DO-214AA P0720TB التايريستور هو نوع من مكونات أشباه الموصلات. وهي مصممة في التطبيقات،الموديمات، الهواتف، بطاقات الخط، أجهزة الرد، أجهزة الفاكس، SLIC،T1/E1، xDSL، PBXs وأكثر من ذلك.
| رقم الجزء | العلامة |
VDRM أناDRM=5μA
|
VS① @100V/μS |
أناS |
VT أناT=2.2A |
أناT | أناهـ |
C0② @ 1MHz، 2Vbias |
| V مفي. | V مالفأس. | mA مالفأس. | V أقصى. | أأقصى. | mA دقيقة. | pFالنوع. | ||
| P0080TB | P008B | 6 | 25 | 800 | 4 | 2.2 | 50 | 130 |
| P0220TB | P22B | 15 | 30 | 800 | 4 | 2.2 | 50 | 120 |
| P0300TB | P03B | 25 | 40 | 800 | 4 | 2.2 | 50 | 120 |
| P0640TB | P06B | 58 | 77 | 800 | 4 | 2.2 | 120 | 80 |
| P0720TB | P07B | 66 | 87 | 800 | 4 | 2.2 | 120 | 75 |
| P0900TB | P09B | 75 | 98 | 800 | 4 | 2.2 | 120 | 70 |
| P1100TB | P11B | 90 | 130 | 800 | 4 | 2.2 | 120 | 70 |
| P1300TB | P13B | 120 | 160 | 800 | 4 | 2.2 | 120 | 60 |
| P1500TB | P15B | 140 | 180 | 800 | 4 | 2.2 | 120 | 55 |
| P1800TB | P18B | 170 | 220 | 800 | 4 | 2.2 | 120 | 50 |
| P2300TB | P23B | 190 | 260 | 800 | 4 | 2.2 | 120 | 50 |
| P2600TB | P26B | 220 | 300 | 800 | 4 | 2.2 | 120 | 45 |
| P3100TB | P31B | 275 | 350 | 800 | 4 | 2.2 | 120 | 45 |
| P3500TB | P35B | 320 | 400 | 800 | 4 | 2.2 | 150 | 40 |
|
ملاحظات: 1 فولتSيتم قياسها عند 100 كيلو فولت/ثانية. 2 يتم قياس القدرة خارج الحالة في Vالعاصمة=2V، VRMS= 1 فولت، f=1 ميغاهرتز. |
||||||||
مزايا أنابيب تفريغ أشباه الموصلات:
1قبل الانهيار، فإنه يعادل الدائرة المفتوحة، والمقاومة العازلة كبيرة جدا، والتيار التسرب صغير جدا؛
2لديها خصائص التماثل في الاتجاهين
3سرعة الاستجابة عالية جداً
4. إنّ الجهد الاضطراري له ثبات جيد
عيوب أنابيب تفريغ أشباه الموصلات:
1بالمقارنة مع أنابيب التفريغ السيراميكية، معدل تدفق أقل، بضع مئات من A فقط.
2فولتاج الانقطاع لديه فقط بعض القيم المحددة
3السعة كبيرة، تتراوح من عشرات إلى مئات pF.
اختيار أنابيب تفريغ أشباه الموصلات:
عند اختيار TSS ، يجب عموماً اتباع المبادئ التالية:
1اختيار فولتاج قطع VDRM: يجب أن يكون فولتاج قطع أكبر من أقصى فولتاج تشغيل للدائرة المحمية.
2اختيار الجهد الانتقالي VBO: يجب أن يكون الجهد الانتقالي أقل من أقصى جهد ذروة عابرة يمكن للمعدات تحملها.
3اختيار تيار الاحتفاظ IH: يجب أن يكون تيار الاحتفاظ أكبر من تيار التشغيل وتيار الدائرة القصيرة للمعدات.
4. اختيار سعة الطفيلي C: يتم اختيار سعة الطفيلي وفقًا لفقدان الإدراج الذي يسمح به الدائرة أو تردد نقل الإشارة.
5. اختيار التيار الزائد: يتم اختيار مستويات مختلفة من التيار الزائد وفقا لمتطلبات الدائرة أو معايير اختبار الزيادة.
الوصف:
سلسلة PXXX0TB Thyristors هي نوع من مكونات أشباه الموصلات. وهي مصممة في التطبيقات،الموديمات،أجهزة الهاتف،بطاقات الخط،آلات الرد على الهاتف،آلات الفاكس،SLICs،T1 / E1،xDSL،PBXs وأكثر من ذلك.
الخصائص:
|
u القدرة الممتازة على امتصاص الضغط العابر u الاستجابة السريعة لجهد الطفرة (ns مستوى) u يزيل الإفراط في الجهد الناجم عن ارتفاع سريع مستوى حساسية الرطوبة: المستوى 1 u الوزن 69 ملغ (تقريبي) u غير متدهور |
| المعلم | الرمز | القيمة | الوحدة |
| نطاق درجة حرارة التخزين | Tstg | -60 إلى +150 | °C |
| نطاق درجة حرارة نقطة التقاطع | Tj | -40 إلى +150 | °C |
| التيار النبضي الذروة المتكررة | أناPP | 80 | أ |
| المعلم | تعريف |
| أناS | التيار المتحول- الحد الأقصى للتيار المطلوب للتبديل إلى حالة تشغيل |
| أناDRM | تيار التسرب- الحد الأقصى للتيار خارج الحالة المقاس عند VDRM |
| أناهـ | تيار الحفاظ- الحد الأدنى للتيار المطلوب للحفاظ على الحالة |
| أناT | التيار الحالي- الحد الأقصى للتيار المستمر في حالة التشغيل |
| VS | تشغيل الجهد- الجهد القصوى قبل التبديل إلى |
| VDRM | ذروة الجهد خارج الحالة- أقصى جهد يمكن تطبيقه أثناء الحفاظ على حالة إيقاف |
| VT | الجهد في الحالة- أقصى فولتاج يقاس عند التيار الاسمي في الحالة |
| ج0 | السعة خارج الحالة- السعة النموذجية المقاسة في حالة إيقاف |
| المخطط | مكرر (القطع) | لكل علبة (مكونات) | قطر الملفات (ملم) | |
| التسجيل | 5,000 | 80,000 | 330 |
