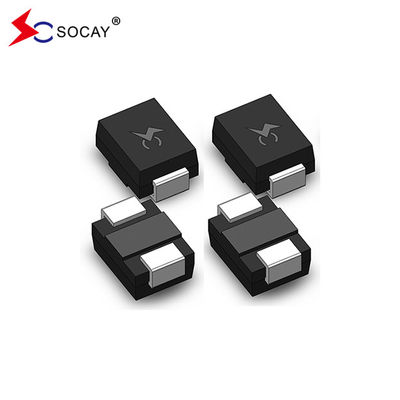

P0080SA @10/700μS، 2KV سطح جبل مقاتلات التايريستور الزائدة (TSS) زيادة الجهد المنخفض
ورقة بيانات:PXXX0SA_v21031.pdf
| رقم الجزء | العلامة | VDRMأناDRM=5μA |
VS ① @100V/μS |
VT أناT=2.2A | أناS | أناT | أناهـ |
C0 2 @ 1MHz، تحيز 2V |
| Vدقيقة | Vأقصى | Vأقصى | mAأقصى | أأقصى | mAدقيقة | pFالنوع | ||
| P0080SA | P008A | 6 | 25 | 4 | 800 | 2.2 | 50 | 50 |
| P0300SA | P03A | 25 | 40 | 4 | 800 | 2.2 | 50 | 70 |
| P0640SA | P06A | 58 | 77 | 4 | 800 | 2.2 | 150 | 50 |
| P0720SA | P07A | 65 | 88 | 4 | 800 | 2.2 | 150 | 50 |
| P0900SA | P09A | 75 | 98 | 4 | 800 | 2.2 | 150 | 45 |
| P1100SA | P11A | 90 | 130 | 4 | 800 | 2.2 | 150 | 45 |
| P1300SA | P13A | 120 | 160 | 4 | 800 | 2.2 | 150 | 45 |
| P1500SA | P15A | 140 | 180 | 4 | 800 | 2.2 | 150 | 40 |
| P1800SA | P18A | 170 | 220 | 4 | 800 | 2.2 | 150 | 40 |
| P2300SA | P23A | 190 | 260 | 4 | 800 | 2.2 | 150 | 35 |
| P2600SA | P26A | 220 | 300 | 4 | 800 | 2.2 | 150 | 35 |
| P3100SA | P31A | 275 | 350 | 4 | 800 | 2.2 | 150 | 30 |
| P3500SA | P35A | 320 | 400 | 4 | 800 | 2.2 | 150 | 30 |
|
ملاحظات: يتم قياس 1V عند 100KV/s. 2 يتم قياس السعة خارج الحالة في Vالعاصمة=2V، VRMS= 1 فولت، f=1 ميغاهرتز. |
||||||||
الوصف:
تم تصميم سلسلة PXXX0SA لحماية معدات النطاق العريض مثل الموديمات وبطاقات الخط و CPE و DSL من الأضرار التي تسببها التوتر الزائد.
وتوفر هذه السلسلة حلًا للتركيب السطحي الذي يمكّن المعدات من الامتثال للمعايير التنظيمية العالمية.
الخصائص:
|
u تجاوز الكهرباء المنخفضة u الجهد المنخفض في حالة التشغيل u لا يقلل من قدرة الزيادة بعد حوادث الزيادة المتعددة داخل الحد u فشل في الاختصار عندما تتجاوز المعدلات u السعة المنخفضة |
المعايير العالمية المطبقة:
|
u TIA-968-A u ITU K.20/21 المستوى المتقدم u ITU K.20/21 المستوى الأساسي u GR 1089 مبنى الإنتر u GR 1089 مبنى الإنتر u IEC 6100-4-5 u YD/T 1082 u YD/T 993 u YD/T 950 |
| المعلم | تعريف |
| أناS | التيار المتحول- الحد الأقصى للتيار المطلوب للتبديل إلى حالة تشغيل |
| أناDRM | تيار التسرب- الحد الأقصى للتيار خارج الحالة المقاس عند VDRM |
| أناهـ | تيار الحفاظ- الحد الأدنى للتيار المطلوب للحفاظ على الحالة |
| أناT | التيار الحالي- الحد الأقصى للتيار المستمر في حالة التشغيل |
| VS | تشغيل الجهد- الجهد القصوى قبل التبديل إلى |
| VDRM | ذروة الجهد خارج الحالة- أقصى جهد يمكن تطبيقه أثناء الحفاظ على حالة إيقاف |
| VT | الجهد في الحالة- أقصى فولتاج يقاس عند التيار الاسمي في الحالة |
| ج0 | السعة خارج الحالة- السعة النموذجية المقاسة في حالة إيقاف |
| السلسلة | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
أناTSM 50/60 هرتز |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| دقيقة واحدة | دقيقة واحدة | دقيقة واحدة | دقيقة واحدة | دقيقة واحدة | أدقيقة | دقيقة واحدة | أمبير/μs max | ||
| أ | 150 | 150 | 90 | 50 | 45 | 50 | 20 | 500 | |
|
ملاحظات:
|
- ذروة النبض (I)PP) متكررة و مضمونة طوال عمر المنتج. - أناPPالمواصفات المطبقة على نطاق درجة الحرارة من -40oC إلى +85oC - يجب أن يكون الجهاز في بداية التوازن الحراري مع -40 °C < Tج< 150 درجة مئوية
|
||||||||
| مواد الرصاص | سبيكة النحاس | |
| نهاية المحطة | معصوفة بنحاوية متطابقة بنسبة 100% | |
| مادة الجسم | المعترف بها من قبل الهيئة الوطنية للصناعة الايبوكسي التي تلبي تصنيف قابلية للاشتعال 94V-0 |
| رقم الجزء | حزمة المكونات | كمية | التعبئة الخيار | مواصفات التعبئة | |
| (ب)xxx0Sأ | DO-214AA | 2500 | الشريط والفكرة -12mm/13′′ الشريط | تقييم الطاقة البيئية -481 - D |
