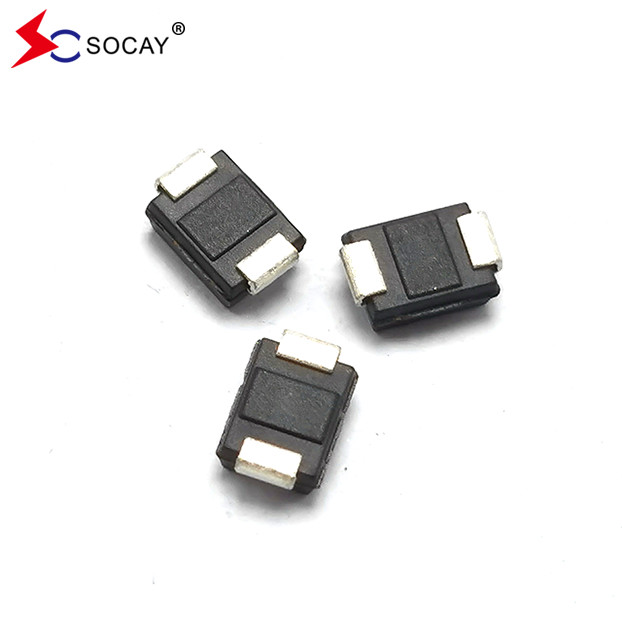

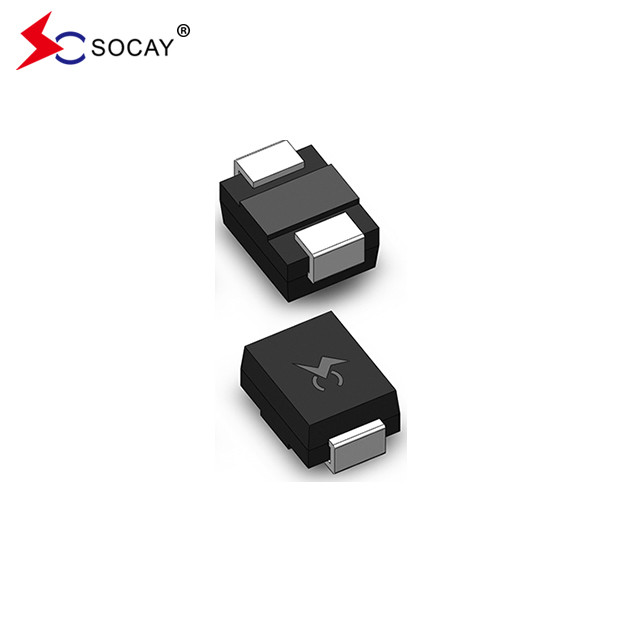

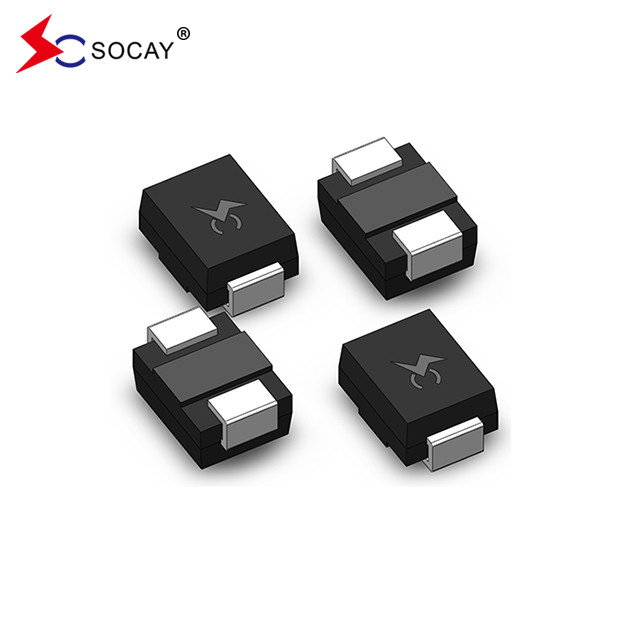

SOCAY P0720SB 4KV Thyristor Suppressors Surge أجهزة حماية 150A 65V SMD Thyristor
ورقة بيانات:PXXX0SB_v2103.1.pdf
| رقم الجزء | العلامة | VDRMأناDRM=5μA |
VS ① @100V/μS |
VT أناT=2.2A | أناS | أناT | أناهـ |
C0 2 @ 1MHz، تحيز 2V |
| Vدقيقة | Vأقصى | Vأقصى | mAأقصى | أأقصى | mAدقيقة | pF النوع | ||
| P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
| P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
| P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
| P0720SB | P07B | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
| P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
| P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
| P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
| P1500SB | P15B | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
| P1800SB | P18B | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
| P2300SB | P23B | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
| P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
| P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
| P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
| P4200SB | P42B | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
|
ملاحظات: يتم قياس 1V عند 100KV/s. 2 يتم قياس السعة خارج الحالة في Vالعاصمة=2V، VRMS= 1 فولت، f=1 ميغاهرتز. |
||||||||
الوصف:
تم تصميم سلسلة PXXX0SB لحماية معدات النطاق العريض مثل الموديمات وبطاقات الخط و CPE و DSL من الأضرار التي تسببها التوتر الزائد.وتوفر هذه السلسلة حلًا لتركيب السطح الذي يمكّن المعدات من الامتثال للمعايير التنظيمية العالمية.
مزايا أنابيب تفريغ أشباه الموصلات:
1قبل الانهيار، فإنه يعادل الدائرة المفتوحة، والمقاومة العازلة كبيرة جدا، والتيار التسرب صغير جدا؛
2لديها خصائص التماثل في الاتجاهين
3سرعة الاستجابة عالية جداً
4. إنّ الجهد الاضطراري له ثبات جيد
عيوب أنابيب تفريغ أشباه الموصلات:
1بالمقارنة مع أنابيب التفريغ السيراميكية، معدل تدفق أقل، بضع مئات من A فقط.
2فولتاج الانقطاع لديه فقط بعض القيم المحددة
3السعة كبيرة، تتراوح من عشرات إلى مئات pF.
عيوب أنابيب تفريغ أشباه الموصلات:
1بالمقارنة مع أنابيب التفريغ السيراميكية، معدل تدفق أقل، بضع مئات من A فقط.
2فولتاج الانقطاع لديه فقط بعض القيم المحددة
3السعة كبيرة، تتراوح من عشرات إلى مئات pF.
| المعلم | تعريف |
| أناS | التيار المتحول- الحد الأقصى للتيار المطلوب للتبديل إلى حالة تشغيل |
| أناDRM | تيار التسرب- الحد الأقصى للتيار خارج الحالة المقاس عند VDRM |
| أناهـ | تيار الحفاظ- الحد الأدنى للتيار المطلوب للحفاظ على الحالة |
| أناT | التيار الحالي- الحد الأقصى للتيار المستمر في حالة التشغيل |
| VS | تشغيل الجهد- الجهد القصوى قبل التبديل إلى |
| VDRM | ذروة الجهد خارج الحالة- أقصى جهد يمكن تطبيقه أثناء الحفاظ على حالة إيقاف |
| VT | الجهد في الحالة- أقصى فولتاج يقاس عند التيار الاسمي في الحالة |
| ج0 | السعة خارج الحالة- السعة النموذجية المقاسة في حالة إيقاف |
| السلسلة | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
أناTSM 50/60 هرتز |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| دقيقة واحدة | دقيقة واحدة | دقيقة واحدة | دقيقة واحدة | دقيقة واحدة | أدقيقة | دقيقة واحدة | أمبير/μs max | ||
| ب | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
|
ملاحظات:
|
- ذروة النبض (I)PP) متكررة و مضمونة طوال عمر المنتج. - أناPPالمواصفات المطبقة على نطاق درجة الحرارة من -40oC إلى +85oC - يجب أن يكون الجهاز في بداية التوازن الحراري مع -40 °C < Tج< 150 درجة مئوية
|
||||||||
| حجب التيار الكهربائي عالي الحرارة | 80٪ VDRM المسموح بها (قمة VAC) + 125 درجة مئوية أو + 150 درجة مئوية ، مواد الرصاص سبائك النحاس عالية درجة حرارة الجهد حجب 504 أو 1008 ساعة MIL-STD-750 (الوسيلة 1040) JEDEC ، JESD22-A-101 | |
| دورة الحرارة | -65 درجة مئوية إلى +150 درجة مئوية، 15 دقيقة، 10 دورات تصل إلى 100 دورة | |
| درجة حرارة ورطوبة متحيزة | 52 VDC (+85°C) 85%RH، 504 حتى 1008 ساعة. | |
| تخزين درجة حرارة عالية | +150°C 1008 ساعة. MIL-STD-750 (الوسيلة 1031) JEDEC، JESD22-A-101 | |
| تخزين منخفض الحرارة | -65 درجة مئوية، 1008 ساعة | |
| الصدمة الحرارية | 0°C إلى +100°C، 5 دقائق، نقل 10 ثواني، صدمة حرارية 10 دورات. | |
| أوتوكلاف (اختبار المطبخ الضغط) | + 121 درجة مئوية، 100٪ RH، 2atm، 24 حتى 168 ساعة. اختبار EIA/Cooker) JEDEC، JESD22-A-102 | |
| مقاومة حرارة اللحام | +260 درجة مئوية، 30 ثانية. | |
| مستوى حساسية الرطوبة | 85%RH، +85°C، 168 ساعة، 3 دورات إعادة التدفق مستوى (+260°C ذروة). JEDEC-J-STD-020, المستوى 1 |
| مواد الرصاص | سبيكة النحاس | |
| نهاية المحطة | معصوفة بنحاوية متطابقة بنسبة 100% | |
| مادة الجسم | المعترف بها من قبل الهيئة الوطنية للصناعة الايبوكسي التي تلبي تصنيف قابلية للاشتعال 94V-0 |
| رقم الجزء | حزمة المكونات | كمية | التعبئة الخيار | مواصفات التعبئة | |
| (ب)xxx0SB | DO-214AA | 2500 | الشريط والفكرة -12mm/13′′ الشريط | تقييم الطاقة البيئية -481 - D |
خصائص المنتج
القدرة الممتازة على امتصاص الضغط العابر
الاستجابة السريعة لجهد الطفرة
يزيل الجهد الزائد الناجم عن ارتفاع سريع في العابرات
تكنولوجيا السيليكون الصلبة، غير المتدهورة
التطبيق
خط الصوت / الفيديو
الشبكات والاتصالات
خطوط البيانات وأنظمة الأمن
الموانئ المتسلسلة
