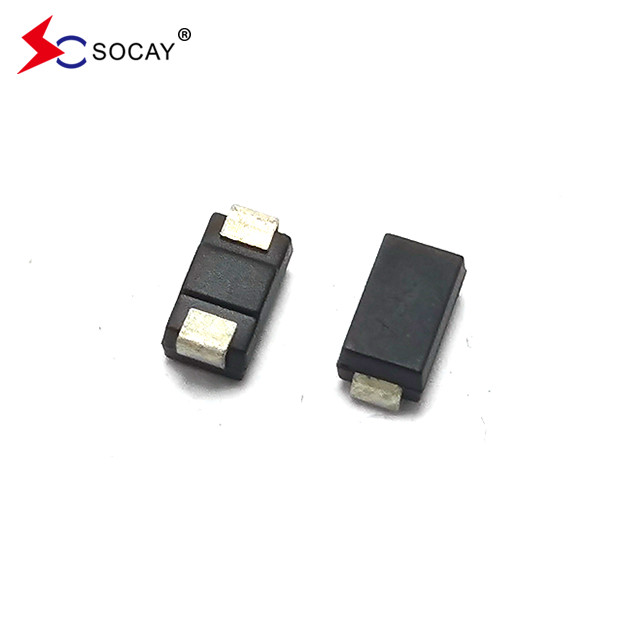

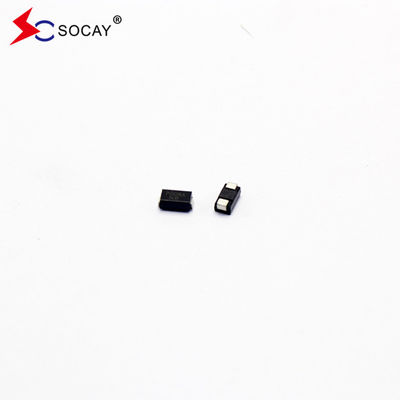

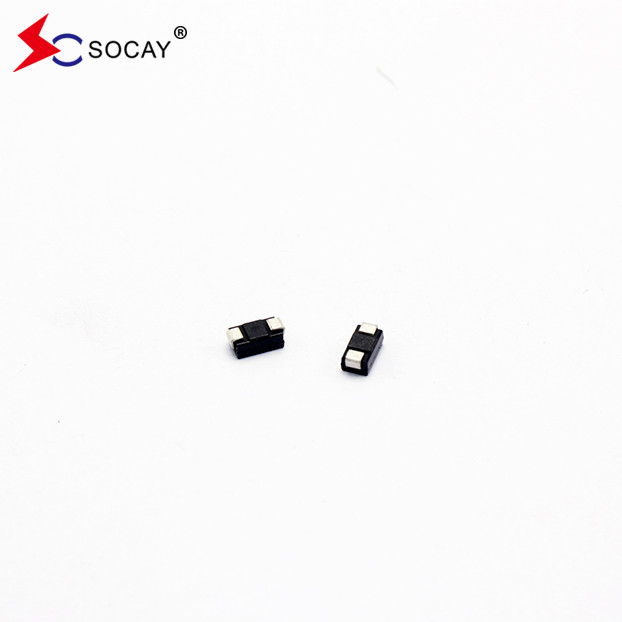

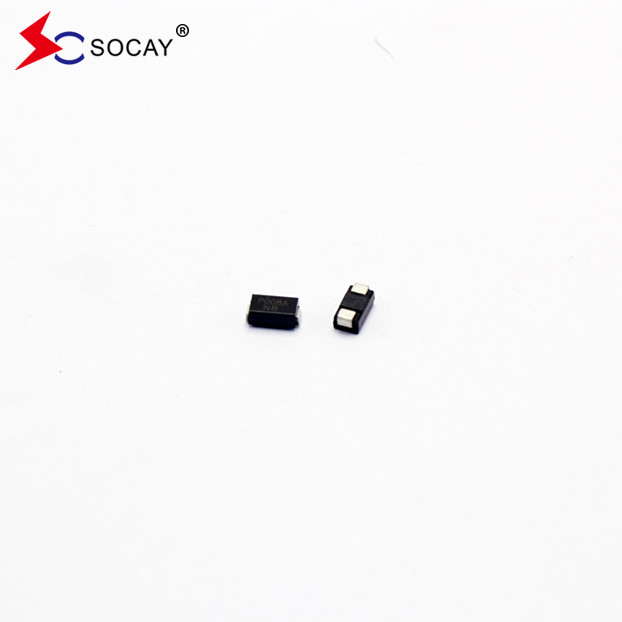

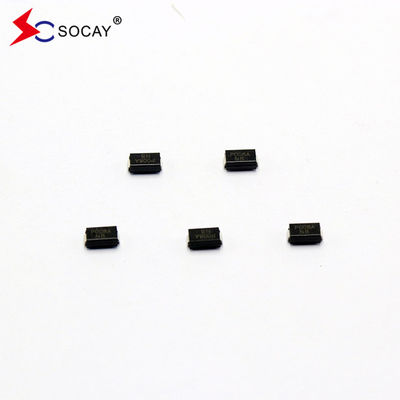

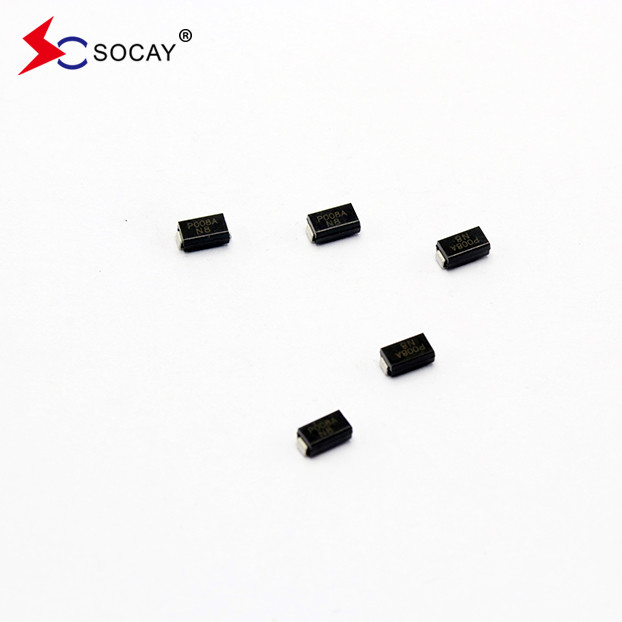

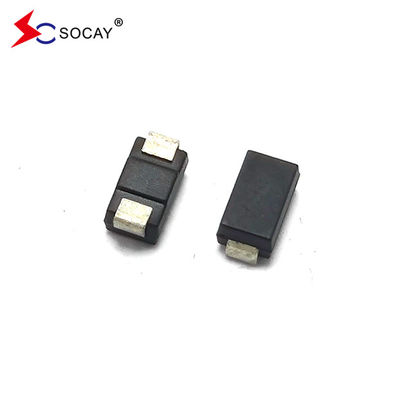

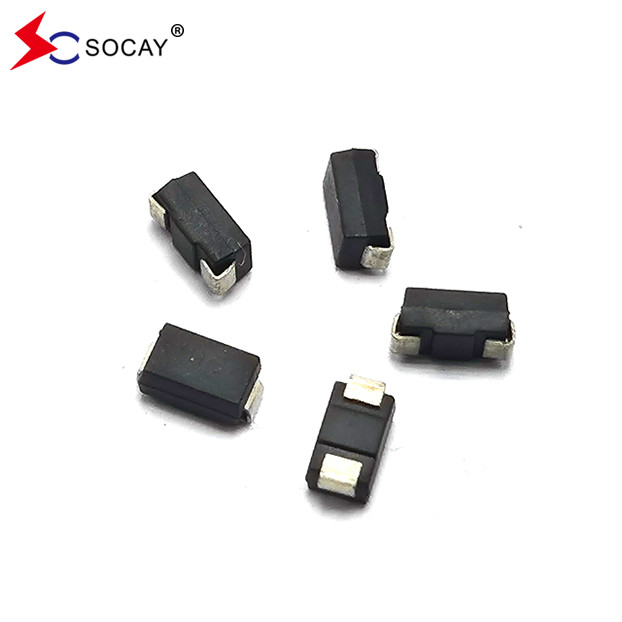

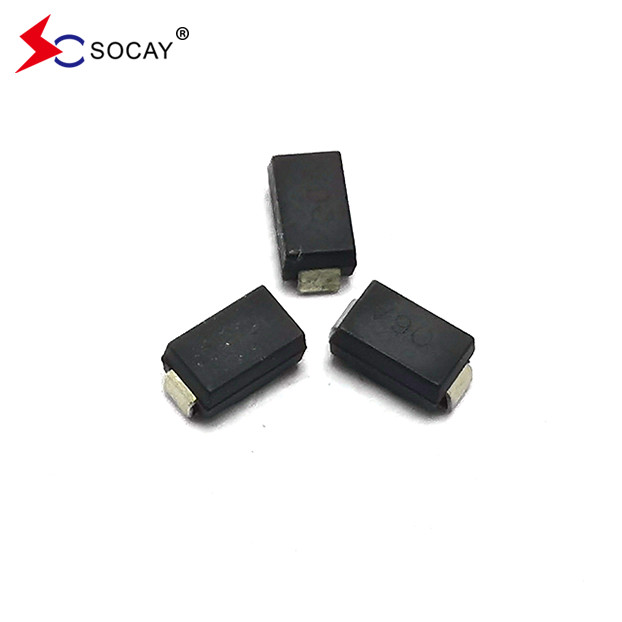

TSS مضاعفات التهابات التايريستور P0080TB مكون نصف الموصلات DO-214AC SMA
ورقة بيانات:PXXX0TB_v2101.2.pdf
جزء من ورقة البيانات كما هو في الأسفل
| رقم الجزء | العلامة |
VDRM أناDRM=5μA
|
VS① @100V/μS |
أناS |
VT أناT=2.2A |
أناT | أناهـ |
C0② @ 1MHz، 2Vbias |
| V مفي. | V مالفأس. | mA مالفأس. | V أقصى. | أأقصى. | mA دقيقة. | pFالنوع. | ||
| P0080TB | P008B | 6 | 25 | 800 | 4 | 2.2 | 50 | 130 |
| P0220TB | P22B | 15 | 30 | 800 | 4 | 2.2 | 50 | 120 |
| P0300TB | P03B | 25 | 40 | 800 | 4 | 2.2 | 50 | 120 |
| P0640TB | P06B | 58 | 77 | 800 | 4 | 2.2 | 120 | 80 |
| P0720TB | P07B | 66 | 87 | 800 | 4 | 2.2 | 120 | 75 |
| P0900TB | P09B | 75 | 98 | 800 | 4 | 2.2 | 120 | 70 |
| P1100TB | P11B | 90 | 130 | 800 | 4 | 2.2 | 120 | 70 |
| P1300TB | P13B | 120 | 160 | 800 | 4 | 2.2 | 120 | 60 |
| P1500TB | P15B | 140 | 180 | 800 | 4 | 2.2 | 120 | 55 |
| P1800TB | P18B | 170 | 220 | 800 | 4 | 2.2 | 120 | 50 |
| P2300TB | P23B | 190 | 260 | 800 | 4 | 2.2 | 120 | 50 |
| P2600TB | P26B | 220 | 300 | 800 | 4 | 2.2 | 120 | 45 |
| P3100TB | P31B | 275 | 350 | 800 | 4 | 2.2 | 120 | 45 |
| P3500TB | P35B | 320 | 400 | 800 | 4 | 2.2 | 150 | 40 |
|
ملاحظات: 1 فولتSيتم قياسها عند 100 كيلو فولت/ثانية. 2 يتم قياس القدرة خارج الحالة في Vالعاصمة=2V، VRMS= 1 فولت، f=1 ميغاهرتز. |
||||||||
الخصائص:
l تصميم الرفع السطحي يُحسّن استخدام مساحة اللوحة
رد فعل سريع على ارتفاع سريع في الجهد العابر
| المعلم | الرمز | القيمة | الوحدة |
| نطاق درجة حرارة التخزين | Tstg | -60 إلى +150 | °C |
| نطاق درجة حرارة نقطة التقاطع | Tj | -40 إلى +150 | °C |
| التيار النبضي الذروة المتكررة | أناPP | 80 | أ |
| المعلم | تعريف |
| أناS | التيار المتحول- الحد الأقصى للتيار المطلوب للتبديل إلى حالة تشغيل |
| أناDRM | تيار التسرب- الحد الأقصى للتيار خارج الحالة المقاس عند VDRM |
| أناهـ | تيار الحفاظ- الحد الأدنى للتيار المطلوب للحفاظ على الحالة |
| أناT | التيار الحالي- الحد الأقصى للتيار المستمر في حالة التشغيل |
| VS | تشغيل الجهد- الجهد القصوى قبل التبديل إلى |
| VDRM | ذروة الجهد خارج الحالة- أقصى جهد يمكن تطبيقه أثناء الحفاظ على حالة إيقاف |
| VT | الجهد في الحالة- أقصى فولتاج يقاس عند التيار الاسمي في الحالة |
| ج0 | السعة خارج الحالة- السعة النموذجية المقاسة في حالة إيقاف |
تفاصيل التعبئة
| المخطط | مكرر (القطع) | لكل علبة (مكونات) | قطر الملفات (ملم) | |
| التسجيل | 5,000 | 80,000 | 330 |
طريقة الاختيار
1لمعرفة منتج العميل، وجهد التشغيل، وميناء التطبيق، ومستوى الحماية.
2"جهد حالة انقطاع > جهد عمل مشترك على الدائرة.
3"اختر قيمة السعة ومعدل تدفق الجهاز وفقًا لميناء التطبيق ومستوى الحماية.
