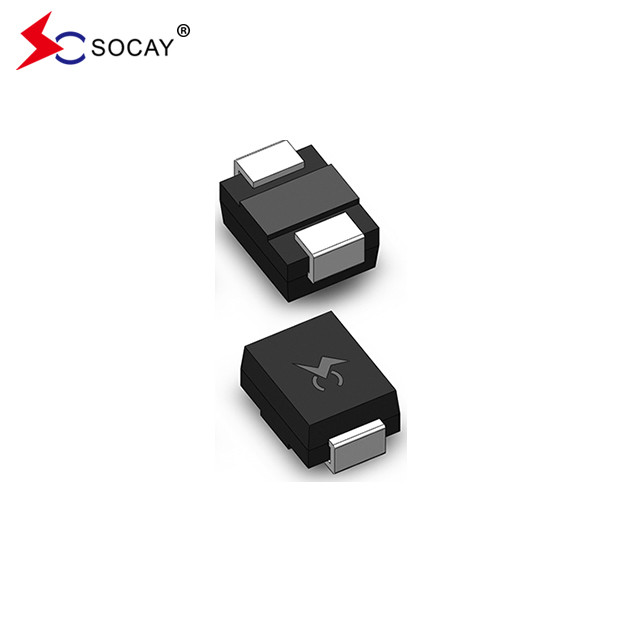

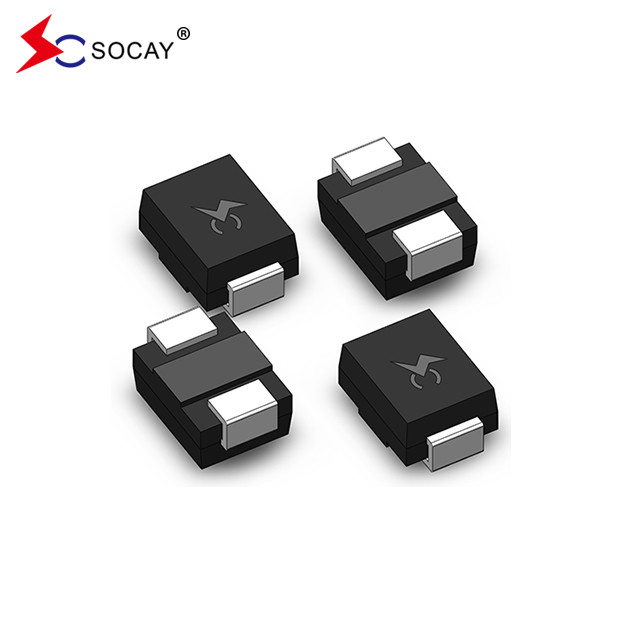

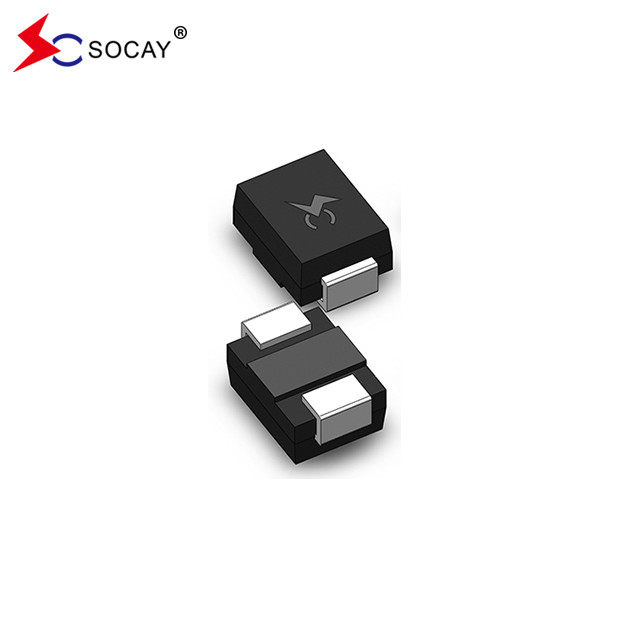

مضاعفات التيارستور منخفضة السعة TSS جزء أشباه الموصلات P0640SB
ورقة بيانات:PXXX0SB_v2103.1.pdf
| رقم الجزء | العلامة | VDRMأناDRM=5μA |
VS ① @100V/μS |
VT أناT=2.2A | أناS | أناT | أناهـ |
C0 2 @ 1MHz، تحيز 2V |
| Vدقيقة | Vأقصى | Vأقصى | mAأقصى | أأقصى | mAدقيقة | pF النوع | ||
| P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
| P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
| P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
| P0720SB | P07B | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
| P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
| P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
| P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
| P1500SB | P15B | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
| P1800SB | P18B | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
| P2300SB | P23B | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
| P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
| P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
| P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
| P4200SB | P42B | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
|
ملاحظات: يتم قياس 1V عند 100KV/s. 2 يتم قياس السعة خارج الحالة في Vالعاصمة=2V، VRMS= 1 فولت، f=1 ميغاهرتز. |
||||||||
مقدمة:
تتميز أنظمة TSS بالقيادة الدقيقة والاستجابة السريعة والقدرة العالية على امتصاص الموجات ، والتناظر الثنائي المحوري والموثوقية العالية.
مبدأ العمل
عندما يتم توصيلها بالتوازي إلى الدائرة ولا يتحرك الجهاز ، تكون قيمة المقاومة مرتفعة ويمكن اعتبارها دائرة مفتوحة مع تأثير ضئيل أو معدوم على الدائرة.عندما يكون هناك نبض غير طبيعيعندما يختفي الجهد العالي غير الطبيعي ، فإنه يعود إلى حالة المقاومة العالية والدائرة تعمل بشكل طبيعي.
| المعلم | تعريف |
| أناS | التيار المتحول- الحد الأقصى للتيار المطلوب للتبديل إلى حالة تشغيل |
| أناDRM | تيار التسرب- الحد الأقصى للتيار خارج الحالة المقاس عند VDRM |
| أناهـ | تيار الحفاظ- الحد الأدنى للتيار المطلوب للحفاظ على الحالة |
| أناT | التيار الحالي- الحد الأقصى للتيار المستمر في حالة التشغيل |
| VS | تشغيل الجهد- الجهد القصوى قبل التبديل إلى |
| VDRM | ذروة الجهد خارج الحالة- أقصى جهد يمكن تطبيقه أثناء الحفاظ على حالة إيقاف |
| VT | الجهد في الحالة- أقصى فولتاج يقاس عند التيار الاسمي في الحالة |
| ج0 | السعة خارج الحالة- السعة النموذجية المقاسة في حالة إيقاف |
| السلسلة | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
أناTSM 50/60 هرتز |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| دقيقة واحدة | دقيقة واحدة | دقيقة واحدة | دقيقة واحدة | دقيقة واحدة | أدقيقة | دقيقة واحدة | أمبير/μs max | ||
| ب | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
|
ملاحظات:
|
- ذروة النبض (I)PP) متكررة و مضمونة طوال عمر المنتج. - أناPPالمواصفات المطبقة على نطاق درجة الحرارة من -40oC إلى +85oC - يجب أن يكون الجهاز في بداية التوازن الحراري مع -40 °C < Tج< 150 درجة مئوية
|
||||||||
| حجب التيار الكهربائي عالي الحرارة | 80٪ VDRM المسموح بها (قمة VAC) + 125 درجة مئوية أو + 150 درجة مئوية ، مواد الرصاص سبائك النحاس عالية درجة حرارة الجهد حجب 504 أو 1008 ساعة MIL-STD-750 (الوسيلة 1040) JEDEC ، JESD22-A-101 | |
| دورة الحرارة | -65 درجة مئوية إلى +150 درجة مئوية، 15 دقيقة، 10 دورات تصل إلى 100 دورة | |
| درجة حرارة ورطوبة متحيزة | 52 VDC (+85°C) 85%RH، 504 حتى 1008 ساعة. | |
| تخزين درجة حرارة عالية | +150°C 1008 ساعة. MIL-STD-750 (الوسيلة 1031) JEDEC، JESD22-A-101 | |
| تخزين منخفض الحرارة | -65 درجة مئوية، 1008 ساعة | |
| الصدمة الحرارية | 0°C إلى +100°C، 5 دقائق، نقل 10 ثواني، صدمة حرارية 10 دورات. | |
| أوتوكلاف (اختبار المطبخ الضغط) | + 121 درجة مئوية، 100٪ RH، 2atm، 24 حتى 168 ساعة. اختبار EIA/Cooker) JEDEC، JESD22-A-102 | |
| مقاومة حرارة اللحام | +260 درجة مئوية، 30 ثانية. | |
| مستوى حساسية الرطوبة | 85%RH، +85°C، 168 ساعة، 3 دورات إعادة التدفق مستوى (+260°C ذروة). JEDEC-J-STD-020, المستوى 1 |
| مواد الرصاص | سبيكة النحاس | |
| نهاية المحطة | معصوفة بنحاوية متطابقة بنسبة 100% | |
| مادة الجسم | المعترف بها من قبل الهيئة الوطنية للصناعة الايبوكسي التي تلبي تصنيف قابلية للاشتعال 94V-0 |
| رقم الجزء | حزمة المكونات | كمية | التعبئة الخيار | مواصفات التعبئة | |
| (ب)xxx0SB | DO-214AA | 2500 | الشريط والفكرة -12mm/13′′ الشريط | تقييم الطاقة البيئية -481 - D |
