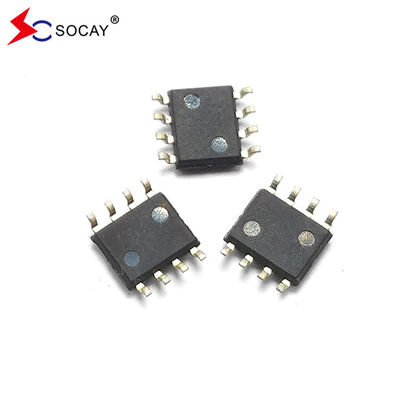

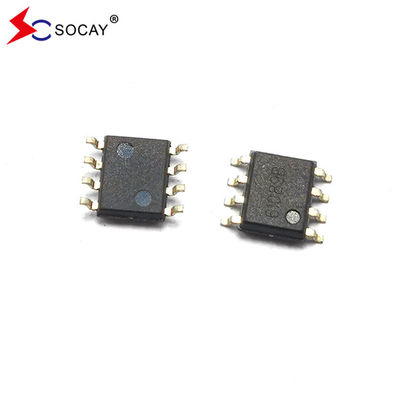

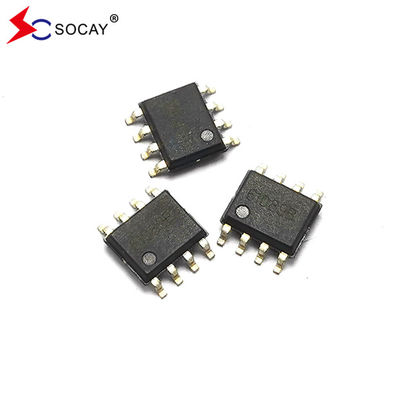

SOCAY SOP-8L حزمة عالية الجهد حلقة SLIC الحامي TISP61089B مكافحة التهابات التريستور (TSS) VF 3V
ورقة بيانات:TISP61089B_v2108.1.pdf
| المعلم | الرمز | القيمة | الوحدة | |
|
غير متكررة الحالة القصوى تيار النبض |
10/1000μs | أناPPSM | 30 | أ |
| (تيلكورديا (بيلكور) GR-1089-CORE، العدد 3) | ||||
| 5/310μs | 40 | |||
| (ITU-T K.20، K.21& K.45، K.44 شكل موجة الجهد في الدائرة المفتوحة 10/700 μs) | ||||
| 2/10μs | 120 | |||
| (تيلكورديا (بيلكور) GR-1089-CORE، العدد 3) | ||||
|
غير متكررة ذروة التيار في حالة التشغيل 60 هرتز |
0.1s | أناTSM | 6.5 | أ |
| 1s | 4.5 | |||
| 5s | 2.4 | |||
| ثلاثونات | 1.3 | |||
| 900 | 0.72 | |||
| الجهد القصوى المتكررة خارج الحالة، V(جي كيه)=0 | VDRM | -170 | V | |
| الجهد القصوى المتكررة للبوابة الكاثودية، Vإيه إيه=0 | VGKRM | -167 | V | |
| نطاق درجة حرارة الهواء الحر | Tأ | -40~+85 | °C | |
| نطاق درجة حرارة التخزين | TSTG | -40 ~ + 150 | °C | |
| درجة حرارة التقاطع | Tج | -40 ~ + 150 | °C | |
| الحرارة القصوى للرصاص خلال 10 ثانية | T(ل) | 260 | °C | |
| التقاطع مع المقاومة الحرارية للهواء الحر | RBJA | 120 | °C/W | |
| المعلم | الرمز | ظروف الاختبار | دقيقة. | -أجل. | (ماكس) | الوحدة |
| الجهد الأمامي | VF | أناF= 5A، tW= 200μs | ... | ... | 3 | V |
| فولتاج استرداد الذروة إلى الأمام | Vالـ FRM | 2/10μs، IF= 100A، RS= 50Ω، di/dt = 80A/μs | ... | ... | 10 | V |
| التيار خارج الحالة | أناد | Vد= -170 فولت، V(جي كيه)= 0، Tج= 25 درجة مئوية | ... | ... | - 5 | μA |
| Vد= -170 فولت، V(جي كيه)= 0، Tج= 85 درجة مئوية | ||||||
| فولتاج انقطاع النبض | V(BO) | 2/10μs، ITM= 100A، RS= 50Ω | ... | ... | -112 | V |
| di/dt = -80A/μs، VGG= -100 فولت | ||||||
| تيار الحفاظ | أناهـ | أناT= -1A، di/dt = 1A/ms، VGG= -100 فولت | -150 | ... | ... | mA |
| التيار العكسي للبوابة | أناغازات | VGG= V(جي كيه)= -167 فولت، Vإيه إيه= 0، Tج= 25 درجة مئوية | ... | ... | - 5 | μA |
| VGG= V(جي كيه)= -167 فولت، Vإيه إيه= 0، Tج= 85 درجة مئوية | ||||||
| تيار إطلاق البوابة | أناGT | أناT= 3A، tp ((g) ≥ 20μs، VGG= -100 فولت | ... | ... | 5 | mA |
| الجهد الذي يؤدي إلى إطلاق البوابة | VGT | أناT= 3A، tp ((g) ≥ 20μs، VGG= -100 فولت | ... | ... | 2.5 | V |
| سعة الكاثود الانهودية خارج الحالة | جإيه إيه | f = 1MHz،Vد= 1 فولت، IG= 0، Vد= -3 فولت | ... | ... | 110 | pF |
| f = 1MHz،Vد= 1 فولت، IG= 0، Vد= -48 فولت | ... | ... | 55 |
الوصف:
تم تصميم هذا الجهاز خصيصًا لحماية دائرة واجهة خط المشترك (SLIC) من الإفراط في الجهد. يتم قطع الإفراط الإيجابي بالديودين.يتم قمع الموجات السلبية بواسطة ثيريستور، يتم الإشارة إلى فولتاج انهيارها إلى VBAT من خلال البوابة. يقدم هذا المكون تيارًا منخفضًا جدًا لإطلاق البوابة ويقلل من إجهاد التوتر الزائد على SLIC.
الخصائص:
|
التطبيقات:
|
| الجهاز | الحزمة | البحرية |
| TISP61089B | SOP-8L | 3000 PCS / ريل و شريط |
