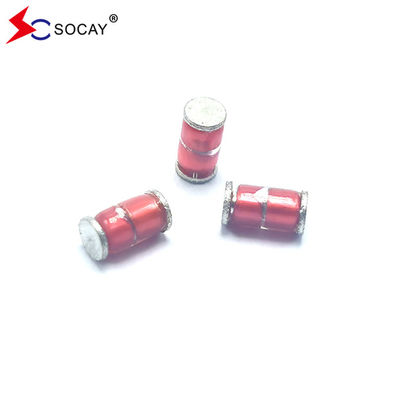

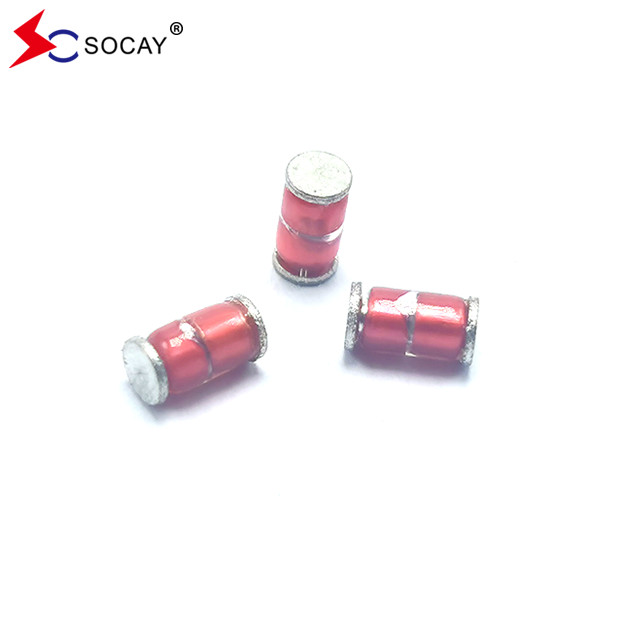

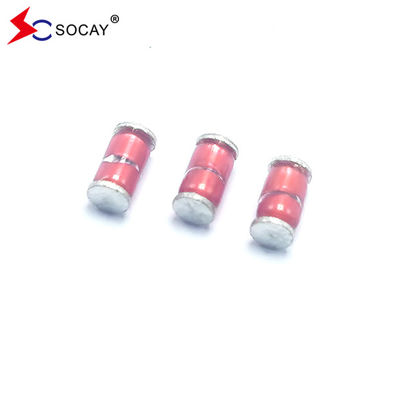

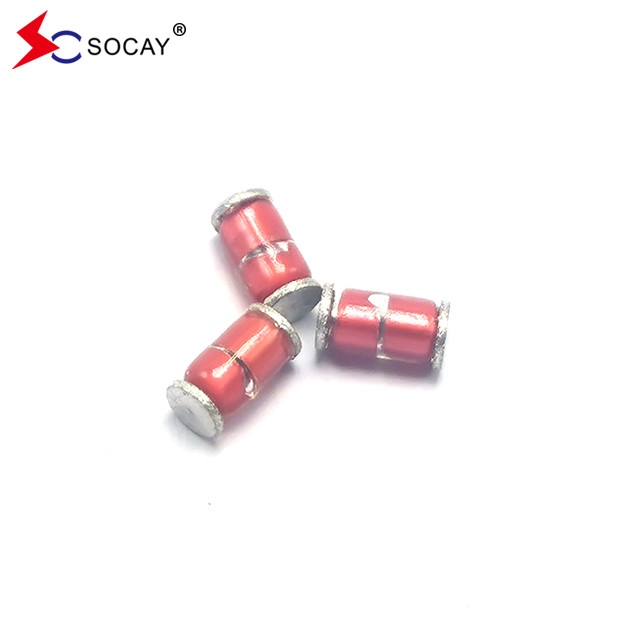

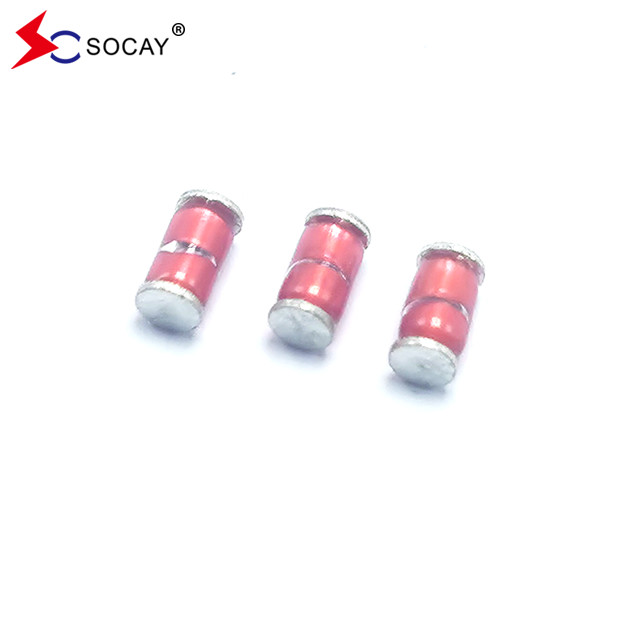

SOCAY SCB-141N-SMD SMD Spark Gap Protectors (SPG) 1000A @8/20μS IR/DC 100M/50V
ورقة بيانات:SCB-SMD_v22041.pdf
| الجزءالرقم |
DC إيقاف تشغيل الجهد Vs(V) |
الحد الأدنى العزل المقاومة IR ((OHM) / DC |
أقصى السعة 1KHZ-6Vmax C (pF) |
الموجةجالسعر السعة 8/20 μS |
الحياة الموجة الاختبار |
| SCB-141N-SMD | 140 ((98~182) | 100M / 50V | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCB-181N-SMD | 180 ((126~234) | 100M / 50V | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCB-201M-SMD | 200 ((160 ~ 240) | 100M / 100V | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCB-301M-SMD | 300 ((240~360) | 100M / 100V | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCB-401M-SMD | 400 ((320 ~ 480) | 100M / 250 فولت | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCB-501M-SMD | 500 ((400~600) | 100M / 250 فولت | 1.0 | 1000A | 10KV / 150A ، > 200T |
طريقة الاختيار / اسم النموذج
1لمعرفة الجهد التشغيلي للعميل، المنتج، منفذ التطبيق، مستوى الحماية.
2"حد أدنى لجهد انقطاع التيار المباشر > 1.2 مرة من الجهد العامل العادي للتيار المباشر.
3"اختر الحزمة والحجم ومعدل تدفق الجهاز وفقًا لبوابة التطبيق ومستوى الحماية.
التطبيقات:
جميع أنواع منتجات الطاقة، العازلات، المحولات، المعدات الطبية، 485 محول، منتجات الاتصالات، منتجات الأمن.
| البنود | طريقة الاختبار | المعيار |
| الجهد المتزامن للشعلة | قم بقياس فولتاج التفريغ البدائي (Vs) عن طريق زيادة تدريجية لجهد التيار المباشر المطبق. يبلغ تيار الاختبار 0.5mA على الأكثر. ويرتفع فولتاج التيار المباشر إلى 100V/s ((Vs<1000V) أو 500V/s ((Vs≥1000V). |
معدل التغيير، ضمن ± 30% مقاومة العزل والقدرة تتوافق مع المواصفات القياسية |
| مقاومة العزل | قم بقياس مقاومة العزل عبر المحطة عند الجهد العادي ولكن فولتاج الاختبار لا يتجاوز فولتاج الشرارة المتواصلة | |
| السعة | قياس القدرة الكهربائية الستاتية عن طريق تطبيق فولتاج أقل من 6 فولت (في 1 كيلو هرتز) بين المحطات. | |
| الحياة الثابتة | يتم تفريغ 10KV مع 1500pf مكثف من خلال مقاومة 2KΩ. 200 مرة في فترة 10 ثانية. |
△Vs/Vs≤30% خصائص البنود الأخرى يجب أن تلبي القيمة المحددة |
|
التيار الكهربائي السعة |
1.2/50μs & 8/20μs ، 1000A ، متصلة كهربائيا بمقاومة (1 ~ 2 Ω) ، ± 5 مرات ، كل فترة زمنية 60 ثانية. بعد ذلك ، يجب فحص المظهر الخارجي بصريا. | لا يوجد شقوق ولا فشل |
| مقاومة البرد | القياس بعد -40 درجة مئوية/1000 ساعة في الساعة ودرجة الحرارة العادية/2 ساعات في الساعة. | الخصائص تتوافق مع المواصفات |
| مقاومة الحرارة | القياس بعد 125 درجة مئوية / 1000 ساعة درجة حرارة ودرجة حرارة عادية / 2 ساعة درجة حرارة. | |
| مقاومة الرطوبة | القياس بعد الرطوبة 90 ~ 95 °C ((45 °C)) / 1000 HRS ودرجة الحرارة العادية/2 HRS. | |
| دورة الحرارة | 10 مرات تكرار الدورة -40 درجة مئوية / 30 دقيقة →طبيعية، الحرارة/2 دقيقة →125 درجة مئوية/ 30 دقيقة، القياس بعد الحرارة الطبيعية/2 ساعة. | |
| القدرة على اللحام | تطبيق تدفق وتغمر في لحام ذوبان 230 ± 5 درجة مئوية لمدة 3 ثوان حتى نقطة 1.5 ملم من الجسم. تحقق من تماسك الحام. | سلك الرصاص مغطى بشكل متساوٍ باللحام |
| حرارة اللحام | القياس بعد أن يتم غمر سلك الرصاص إلى نقطة 1.5 ملم من الجسم في 260 ± 5 °C لحام لمدة 10 ثانية | تتوافق مع المواصفات الاسمية |
| قوة السحب | تطبيق حمولة 0.5 كجم لمدة 10 ثانية | الرصاص يجب أن لا يسحب للخروج للكسر |
| قوة الانحناء | ثني سلك الرصاص في نقطة 2 ملم من الجسم تحت 0.25 حمولة والعودة إلى نقطتها الأصلية. كرر مرة واحدة. |
