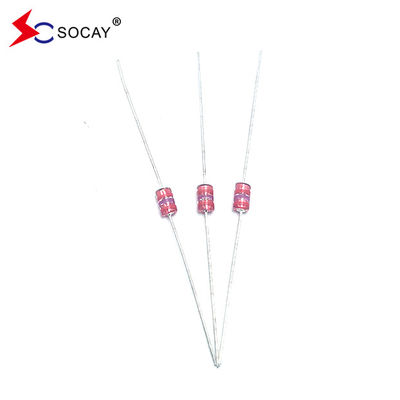

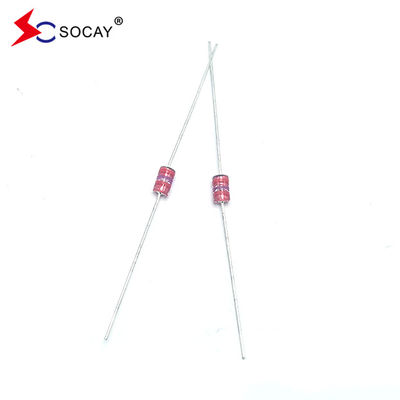

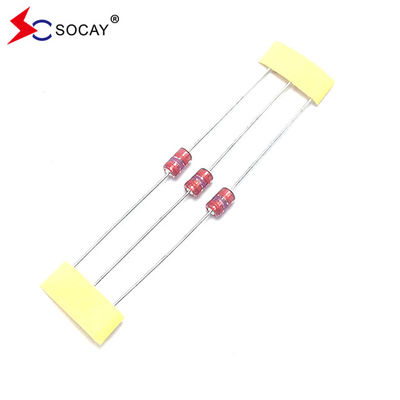

أنبوب تفريغ الغاز الزجاجي (SPG) SCCE-141N SPG 3000A @ 8 / 20μS العزل العالي (≥ 100MΩ).
ورقة بيانات:سلسلة SCCE_v2204.1.pdf
| الجزءالرقم |
DC إيقاف تشغيل الجهد Vs(V) |
الحد الأدنى العزل المقاومة IR ((OHM) / DC |
أقصى السعة 1KHZ-6Vmax C (pF) |
الموجةجالسعر السعة 8/20 μS |
الحياة الموجة الاختبار |
| SCCE-141N | 140 ((126~210) | 100M / 50V | 1.0 | 3000A | 10KV / 150A ، > 300T |
| الـ SCCE-181N | 180 ((126~234) | 100M / 100V | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCCE-201M | 200 ((160 ~ 240) | 100M / 100V | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCCE-301M | 300 ((240~360) | 100M / 100V | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCCE-401M | 400 ((320 ~ 480) | 100M / 250 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCCE-501M | 500 ((400~600) | 100M / 250 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCCE-601M | 600 ((480 ~ 720) | 100M / 250 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCCE-701M | 700 ((560-840) | 100M / 250 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCCE-801M | 800 ((640-960) | 100M / 250 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCCE-102M | 1000 ((800~1200) | 100M / 500 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCCE-122M | 1200 ((960-1440) | 100M / 500 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCCE-152M | 1500 ((1200~1800) | 100M / 500 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| الـ SCCE-202M | 2000 ((1600-2400) | 100M / 500 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCCE-242M | 2400 ((1920-2880) | 100M / 500 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCCE-272M | 2700 ((2160-3240) | 100M / 500 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCCE-302M | 3000 ((2400-3600) | 100M / 500 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
الخصائص:
|
u تقريبًا صفر تيار تسرب قبل الجهد المضغوط u تفكيك أقل في حالة تشغيل / إيقاف. u قدرة عالية على تحمل ضربات البرق المتكررة. u سعة كهربائية منخفضة (≤1.0pF) وعزلة عالية (≥100MΩ). ومتوافق مع القانون RoHS التماثل الثنائي u عدم حساسية الحرارة والرطوبة والضوء. u درجة حرارة العمل: -45°C ~ +125 °C u درجة حرارة التخزين: -45°C ~ + 125°C u تلبي مستوى MSL 1 لكل J-STD-020 |
التطبيقات:
|
u مصادر الطاقة u إزالة شرارات المحرك u استيعاب الشرارة من جهاز التبديل u حماية نبضات خطوط البيانات u أجهزة إلكترونية تتطلب امتثال UL497A و UL497B u الهاتف/الفاكس/المودم u أجهزة إرسال/استقبال إشارات عالية التردد u الهوائي الصناعي مكبرات الراديو u أنظمة الإنذار أنابيب الأشعة الكاثودية في الشاشات / التلفزيونات |
| الجزءالرقم | رمز اللون1 | رمز اللون2 | رمز اللون3 |
| SCCE-141N | أسود | أصفر | ... |
| الـ SCCE-181N | الرمادي | ... | ... |
| SCCE-201M | أحمر | ... | ... |
| SCCE-301M | برتقالية | ... | ... |
| SCCE-401M | أصفر | ... | ... |
| SCCE-501M | أخضر | ... | ... |
| SCCE-601M | الأزرق | ... | ... |
| SCCE-701M | الأرجواني | ... | ... |
| SCCE-801M | الرمادي | ... | ... |
| SCCE-102M | أسود | ... | ... |
| SCCE-122M | البني | أحمر | ... |
| SCCE-152M | أسود | أخضر | أحمر |
| الـ SCCE-202M | أحمر | أسود | أحمر |
| SCCE-242M | أحمر | أصفر | أحمر |
| SCCE-272M | أحمر | الأرجواني | أحمر |
| SCCE-302M | برتقالية | أسود | أحمر |
