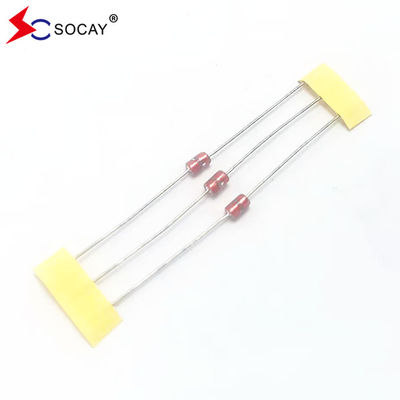

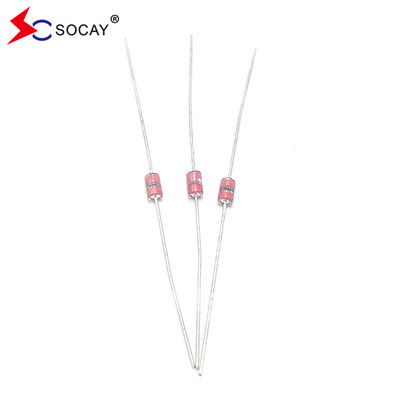

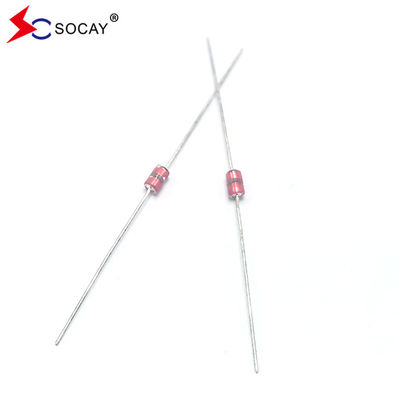

أنبوب تفريغ الزجاج الرصاصي المحوري SCB-141N Vs 140 ((119 ~ 221) V 1.0pF @ 8 / 20μS 1000A مناسبة لمصادر الطاقة
ورقة بيانات:SCB_v22041.pdf
| الجزءالرقم |
DC إيقاف تشغيل الجهد Vs(V) |
الحد الأدنى العزل المقاومة IR ((OHM) / DC |
أقصى السعة 1KHZ-6Vmax C (pF) |
الموجةجالسعر السعة 8/20 μS |
الحياة الموجة الاختبار |
| SCB-141N | 140 ((126~210) | 100M / 50V | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCB-181N | 180 ((126~234) | 100M / 50V | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCB-201M | 200 ((160 ~ 240) | 100M / 100V | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCB-301M | 300 ((240~360) | 100M / 100V | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCB-401M | 400 ((320 ~ 480) | 100M / 250 فولت | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCB-501M | 500 ((400~600) | 100M / 250 فولت | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCB-601M | 600 ((480 ~ 720) | 100M / 250 فولت | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCB-701M | 700 ((560 ~ 840) | 100M / 250 فولت | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCB-102M | 1000 ((800~1200) | 100M / 500 فولت | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCB-122M | 1200 ((960~1440) | 100M / 500 فولت | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCB-152M | 1500 ((1200~1800) | 100M / 500 فولت | 1.0 | 1000A | 10KV / 150A ، > 200T |
الخصائص:
|
u تقريبًا صفر تيار تسرب قبل الجهد المضغوط u تفكيك أقل في حالة تشغيل / إيقاف. u قدرة عالية على تحمل ضربات البرق المتكررة. u سعة كهربائية منخفضة (≤1.0pF) وعزلة عالية (≥100MΩ). ومتوافق مع القانون RoHS التماثل الثنائي u عدم حساسية الحرارة والرطوبة والضوء. u درجة حرارة العمل: -45°C ~ +125 °C u درجة حرارة التخزين: -45°C ~ + 125°C u تلبي مستوى MSL 1 لكل J-STD-020 |
التطبيقات:
|
u مصادر الطاقة u إزالة شرارات المحرك u استيعاب الشرارة من جهاز التبديل u حماية نبضات خطوط البيانات u أجهزة إلكترونية تتطلب امتثال UL497A و UL497B u الهاتف/الفاكس/المودم u أجهزة إرسال/استقبال إشارات عالية التردد u الهوائي الصناعي مكبرات الراديو u أنظمة الإنذار أنابيب الأشعة الكاثودية في الشاشات / التلفزيونات |
| الجزءالرقم | رمز اللون1 | رمز اللون2 | رمز اللون3 |
| SCB-141N | أسود | أصفر | - |
| SCB-181N | الرمادي | - | - |
| SCB-201M | أحمر | - | - |
| SCB-301M | برتقالية | - | - |
| SCB-401M | أصفر | - | - |
| SCB-501M | أخضر | - | - |
| SCB-601M | الأزرق | - | - |
| SCB-701M | الأرجواني | - | - |
| SCB-102M | أسود | - | - |
| SCB-122M | أسود | أحمر | أحمر |
| SCB-152M | أسود | أخضر | أحمر |
| البنود | طريقة الاختبار | المعيار |
| الجهد المتزامن للشعلة | قم بقياس فولتاج التفريغ البدائي (Vs) عن طريق زيادة تدريجية لجهد التيار المباشر المطبق. يبلغ تيار الاختبار 0.5mA على الأكثر. ويرتفع فولتاج التيار المباشر إلى 100V/s ((Vs<1000V) أو 500V/s ((Vs≥1000V). |
معدل التغيير، ضمن ± 30% مقاومة العزل والقدرة تتوافق مع المواصفات القياسية |
| مقاومة العزل | قم بقياس مقاومة العزل عبر المحطة عند الجهد العادي ولكن فولتاج الاختبار لا يتجاوز فولتاج الشرارة المتواصلة | |
| السعة | قياس القدرة الكهربائية الستاتية عن طريق تطبيق فولتاج أقل من 6 فولت (في 1 كيلو هرتز) بين المحطات. | |
| الحياة الثابتة | يتم تفريغ 10KV مع 1500pf مكثف من خلال مقاومة 2KΩ. 200 مرة في فترة 10 ثانية. |
△Vs/Vs≤30% خصائص البنود الأخرى يجب أن تلبي القيمة المحددة |
|
التيار الكهربائي السعة |
1.2/50μs & 8/20μs ، 1000A ، متصلة كهربائيا بمقاومة (1 ~ 2 Ω) ، ± 5 مرات ، كل فترة زمنية 60 ثانية. بعد ذلك ، يجب فحص المظهر الخارجي بصريا. | لا يوجد شقوق ولا فشل |
| مقاومة البرد | القياس بعد -40 درجة مئوية/1000 ساعة في الساعة ودرجة الحرارة العادية/2 ساعات في الساعة. | الخصائص تتوافق مع المواصفات |
| مقاومة الحرارة | القياس بعد 125 درجة مئوية / 1000 ساعة درجة حرارة ودرجة حرارة عادية / 2 ساعة درجة حرارة. | |
| مقاومة الرطوبة | القياس بعد الرطوبة 90 ~ 95 °C ((45 °C)) / 1000 HRS ودرجة الحرارة العادية/2 HRS. | |
| دورة الحرارة | 10 مرات تكرار الدورة -40 درجة مئوية / 30 دقيقة →طبيعية، الحرارة/2 دقيقة →125 درجة مئوية/ 30 دقيقة، القياس بعد الحرارة الطبيعية/2 ساعة. | |
| القدرة على اللحام | تطبيق تدفق وتغمر في لحام ذوبان 230 ± 5 درجة مئوية لمدة 3 ثوان حتى نقطة 1.5 ملم من الجسم. تحقق من تماسك الحام. | سلك الرصاص مغطى بشكل متساوٍ باللحام |
| حرارة اللحام | القياس بعد أن يتم غمر سلك الرصاص إلى نقطة 1.5 ملم من الجسم في 260 ± 5 °C لحام لمدة 10 ثانية | تتوافق مع المواصفات الاسمية |
| قوة السحب | تطبيق حمولة 0.5 كجم لمدة 10 ثانية | الرصاص يجب أن لا يسحب للخروج للكسر |
| قوة الانحناء | ثني سلك الرصاص في نقطة 2 ملم من الجسم تحت 0.25 حمولة والعودة إلى نقطتها الأصلية. كرر مرة واحدة. |
| الجهد المتزامن للشعلة | قم بقياس فولتاج التفريغ البدائي (Vs) عن طريق زيادة تدريجية لجهد التيار المباشر المطبق. يبلغ تيار الاختبار 0.5mA على الأكثر. ويرتفع فولتاج التيار المباشر إلى 100V/s ((Vs<1000V) أو 500V/s ((Vs≥1000V). |
معدل التغيير، ضمن ± 30% مقاومة العزل والقدرة تتوافق مع المواصفات القياسية |
| مقاومة العزل | قم بقياس مقاومة العزل عبر المحطة عند الجهد العادي ولكن فولتاج الاختبار لا يتجاوز فولتاج الشرارة المتواصلة | |
| السعة | قياس القدرة الكهربائية الستاتية عن طريق تطبيق فولتاج أقل من 6 فولت (في 1 كيلو هرتز) بين المحطات. | |
| الحياة الثابتة | يتم تفريغ 10KV مع 1500pf مكثف من خلال مقاومة 2KΩ. 200 مرة في فترة 10 ثانية. |
△Vs/Vs≤30% خصائص البنود الأخرى يجب أن تلبي القيمة المحددة |
|
التيار الكهربائي السعة |
1.2/50μs & 8/20μs ، 1000A ، متصلة كهربائيا بمقاومة (1 ~ 2 Ω) ، ± 5 مرات ، كل فترة زمنية 60 ثانية. بعد ذلك ، يجب فحص المظهر الخارجي بصريا. | لا يوجد شقوق ولا فشل |
| مقاومة البرد | القياس بعد -40 درجة مئوية/1000 ساعة في الساعة ودرجة الحرارة العادية/2 ساعات في الساعة. | الخصائص تتوافق مع المواصفات |
| مقاومة الحرارة | القياس بعد 125 درجة مئوية / 1000 ساعة درجة حرارة ودرجة حرارة عادية / 2 ساعة درجة حرارة. | |
| مقاومة الرطوبة | القياس بعد الرطوبة 90 ~ 95 °C ((45 °C)) / 1000 HRS ودرجة الحرارة العادية/2 HRS. | |
| دورة الحرارة | 10 مرات تكرار الدورة -40 درجة مئوية / 30 دقيقة →طبيعية، الحرارة/2 دقيقة →125 درجة مئوية/ 30 دقيقة، القياس بعد الحرارة الطبيعية/2 ساعة. | |
| القدرة على اللحام | تطبيق تدفق وتغمر في لحام ذوبان 230 ± 5 درجة مئوية لمدة 3 ثوان حتى نقطة 1.5 ملم من الجسم. تحقق من تماسك الحام. | سلك الرصاص مغطى بشكل متساوٍ باللحام |
| حرارة اللحام | القياس بعد أن يتم غمر سلك الرصاص إلى نقطة 1.5 ملم من الجسم في 260 ± 5 °C لحام لمدة 10 ثانية | تتوافق مع المواصفات الاسمية |
| قوة السحب | تطبيق حمولة 0.5 كجم لمدة 10 ثانية | الرصاص يجب أن لا يسحب للخروج للكسر |
| قوة الانحناء | ثني سلك الرصاص في نقطة 2 ملم من الجسم تحت 0.25 حمولة والعودة إلى نقطتها الأصلية. كرر مرة واحدة. |
