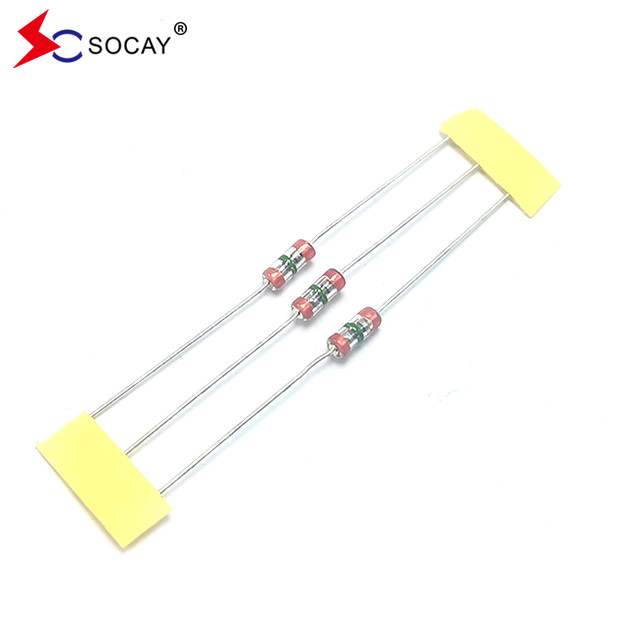

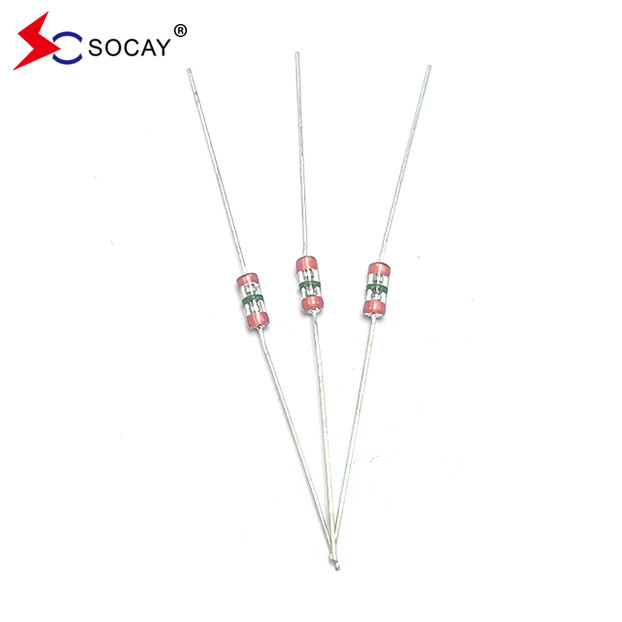

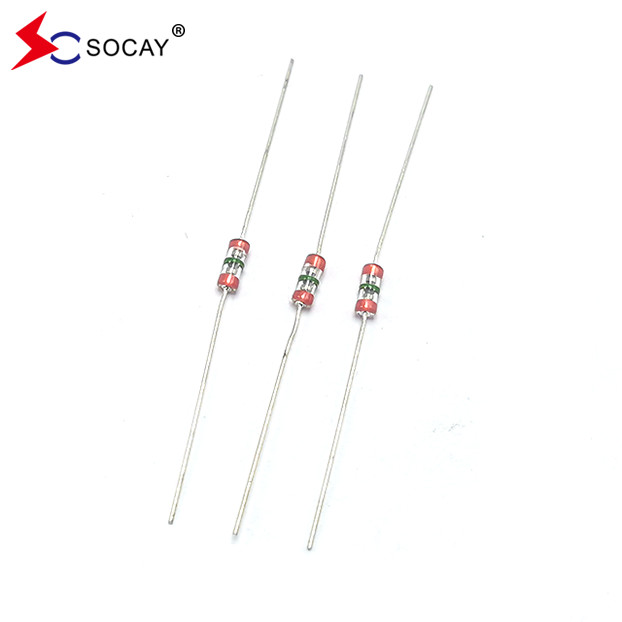

مصنع أساسي إمدادات حماية فجوة الشرارة (SPG) SCC-141N SPG SOCAY توفر خطة حماية مجانية
ورقة بيانات:SCC_v2204.1.pdf
| الجزءالرقم | DC إيقاف تشغيل الجهد Vs(V) | الحد الأدنى العزل المقاومة IR ((OHM) / DC | أقصى السعة 1KHZ-6Vmax C (pF) | الموجةجالسعر السعة 8/20 μS | الحياة الموجة الاختبار |
| SCC-141N | 140 ((126~210) | 100M / 50V | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCC-201M | 200 ((160 ~ 240) | 100M / 100V | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCC-251M | 250 ((200~300) | 100M / 100V | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCC-301M | 300 ((240~360) | 100M / 100V | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCC-401M | 400 ((320 ~ 480) | 100M / 250 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCC-501M | 500 ((400~600) | 100M / 250 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCC-601M | 600 ((480 ~ 720) | 100M / 250 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCC-701M | 700 ((560 ~ 840) | 100M / 250 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCC-801M | 800 ((640 ~ 960) | 100M / 250 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCC-102M | 1000 ((800~1200) | 100M / 500 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCC-122M | 1200 ((960~1440) | 100M / 500 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCC-302M | 3000 (2400~3600) | 100M / 500 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
| SCC-362M | 3600 (2880~4320) | 100M / 500 فولت | 1.0 | 3000A | 10KV / 150A ، > 300T |
الخصائص:
u تقريبًا صفر تيار تسرب قبل الجهد المضغوط u تفكيك أقل في حالة تشغيل / إيقاف. u قدرة عالية على تحمل ضربات البرق المتكررة. u سعة كهربائية منخفضة (≤1.0pF) وعزلة عالية (≥100MΩ). ومتوافق مع القانون RoHS التماثل الثنائي u عدم حساسية الحرارة والرطوبة والضوء. u درجة حرارة العمل: -45°C ~ +125 °C u درجة حرارة التخزين: -45°C ~ + 125°C u تلبي مستوى MSL 1 لكل J-STD-020 |
التطبيقات:
u مصادر الطاقة u إزالة شرارات المحرك u استيعاب الشرارة من جهاز التبديل u حماية نبضات خطوط البيانات u أجهزة إلكترونية تتطلب امتثال UL497A و UL497B u الهاتف/الفاكس/المودم u أجهزة إرسال/استقبال إشارات عالية التردد u الهوائي الصناعي مكبرات الراديو u أنظمة الإنذار أنابيب الأشعة الكاثودية في الشاشات / التلفزيونات |
| الجزءالرقم | رمز اللون1 | رمز اللون2 | رمز اللون3 |
| SCC-141N | البني | أحمر | الأبيض |
| SCC-201M | أحمر | البني | الأبيض |
| SCC-251M | أحمر | أخضر | البني |
| SCC-301M | برتقالية | أحمر | الأبيض |
| SCC-401M | أصفر | البني | الأبيض |
| SCC-501M | أخضر | برتقالية | أحمر |
| SCC-601M | الأزرق | أحمر | برتقالية |
| SCC-801M | الرمادي | أسود | أحمر |
| SCC-102M | أسود | أسود | أحمر |
| SCC-122M | أسود | أحمر | برتقالية |
| SCC-302M | برتقالية | أسود | أحمر |
| SCC-362M | برتقالية | الأزرق | أحمر |
1) يتم قياس الوقت المبين في الرسومات أعلاه من النقطة التي يصل فيها سطح الشريحة إلى درجة حرارة.
2) يجب أن يكون الفرق في درجة الحرارة في الجزء ذو درجة الحرارة العالية ضمن 110 درجة مئوية.
3) بعد اللحام ، لا تجبر على التبريد ، والسماح للأجزاء بالتبريد تدريجيا.
