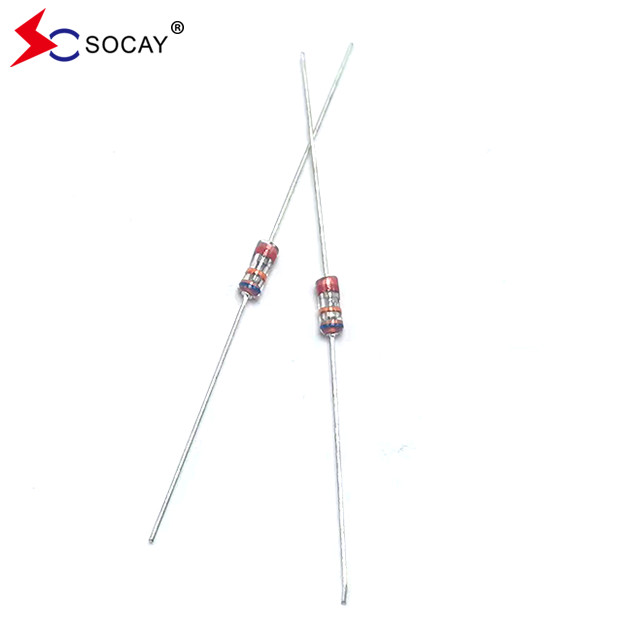

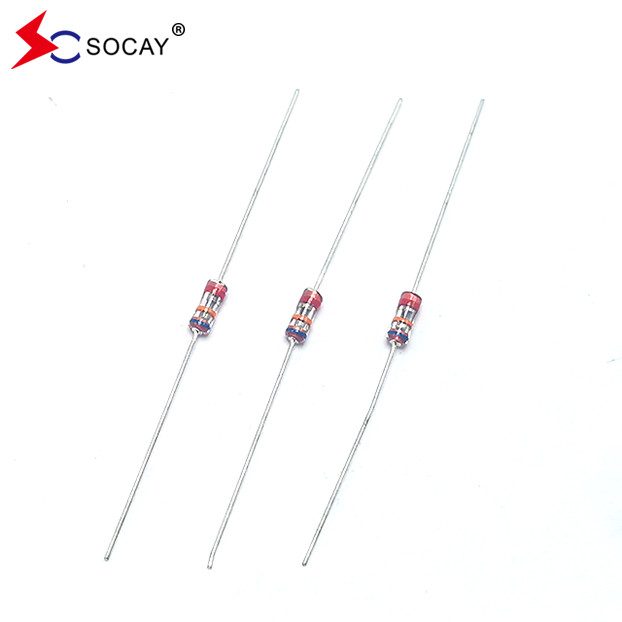

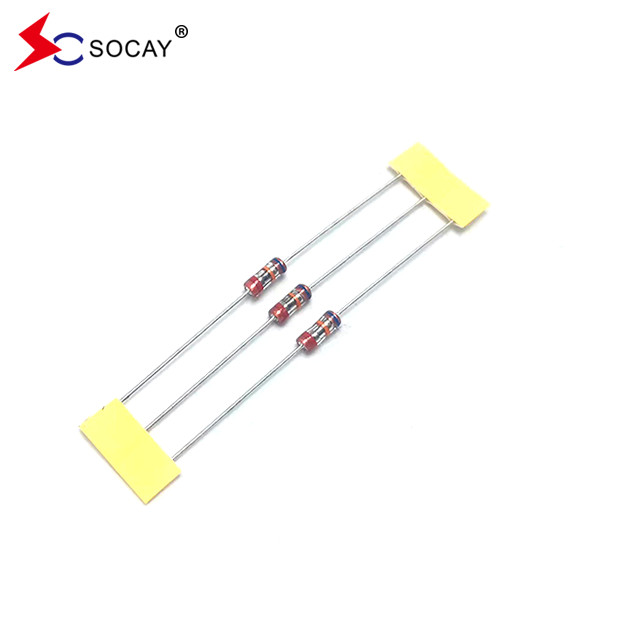

أنبوب التفريغ الزجاجي من سلسلة SOCAY SCBE SCBE-141N SPG 140VS سعة الكترود المنخفضة (≤1.0pF)
ورقة بيانات:SCBE_v2204.1.pdf
| الجزءالرقم |
DC إيقاف تشغيل الجهد Vs(V) |
الحد الأدنى العزل المقاومة IR ((OHM) / DC |
أقصى السعة 1KHZ-6Vmax C (pF) |
الموجةجالسعر السعة 8/20 μS |
الحياة الموجة الاختبار |
| SCBE-141N | 140 ((98~182) | 100M / 50V | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCBE-201M | 200 ((160 ~ 240) | 100M / 100V | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCBE-251M | 250 ((200~300) | 100M / 100V | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCBE-301M | 300 ((240~360) | 100M / 100V | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCBE-401M | 400 ((320 ~ 480) | 100M / 250 فولت | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCBE-501M | 500 ((400~600) | 100M / 250 فولت | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCBE-601M | 600 ((480 ~ 720) | 100M / 250 فولت | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCBE-102M | 1000 ((800~1200) | 100M / 500 فولت | 1.0 | 1000A | 10KV / 150A ، > 200T |
| SCBE-122M | 1200 ((960~1440) | 100M / 500 فولت | 1.0 | 1000A | 10KV / 150A ، > 200T |
الخصائص:
|
u تقريبًا صفر تيار تسرب قبل الجهد المضغوط u تفكيك أقل في حالة تشغيل / إيقاف. u قدرة عالية على تحمل ضربات البرق المتكررة. u سعة كهربائية منخفضة (≤1.0pF) وعزلة عالية (≥100MΩ). ومتوافق مع القانون RoHS التماثل الثنائي u عدم حساسية الحرارة والرطوبة والضوء. u درجة حرارة العمل: -45°C ~ +125 °C u درجة حرارة التخزين: -45 °C ~ + 125 °C u تلبي مستوى MSL 1 لكل J-STD-020 |
التطبيقات:
|
u مصادر الطاقة u إزالة شرارات المحرك u استيعاب الشرارة من جهاز التبديل u حماية نبضات خطوط البيانات u أجهزة إلكترونية تتطلب امتثال UL497A و UL497B u الهاتف/الفاكس/المودم u أجهزة إرسال/استقبال إشارات عالية التردد u الهوائي الصناعي مكبرات الراديو u أنظمة الإنذار أنابيب الأشعة الكاثودية في الشاشات / التلفزيونات |
| الجزءالرقم | رمز اللون1 | رمز اللون2 | رمز اللون3 |
| SCBE-141N | البني | أحمر | الأبيض |
| SCBE-201M | أحمر | برتقالية | الأزرق |
| SCBE-251M | أحمر | برتقالية | أخضر |
| SCBE-301M | برتقالية | أحمر | الأبيض |
| SCBE-401M | أصفر | أسود | البني |
| SCBE-501M | أخضر | أصفر | برتقالية |
| SCBE-601M | الأزرق | أحمر | أصفر |
| SCBE-102M | أسود | برتقالية | أحمر |
| SCBE-122M | أسود | أحمر | برتقالية |
لحام اليد
درجة حرارة حديد اللحام: 350±5°C
وقت التسخين 3 ثواني كحد أقصى
الاهتمام العام باللحام
التنظيف
عند استخدام التنظيف بالموجات فوق الصوتية، قد يرتجف اللوح إذا كانت قوة الإخراج عالية جدا.نوصي باستخدام الشروط أدناه:
التردد: 40 كيلو هرتز كحد أقصى
الطاقة الخارجة: 20 واط/لتر
وقت التنظيف: 5 دقائق كحد أقصى
