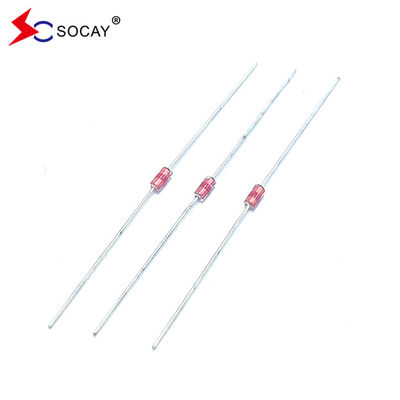

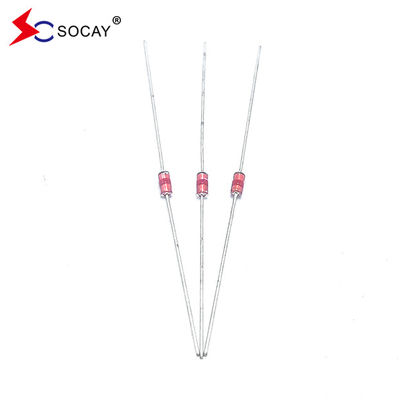

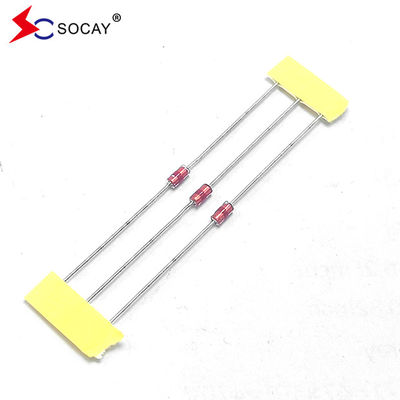

الحماية المحورية للشعلة الرصاصية (SPG) SCA-141N Vs 140 ((98~182) V 1.0pF @ 8 / 20μS 500A
ورقة بيانات:SCA_v22041.pdf
الوصف
SPG مثل أنبوب تفريغ الغاز، واستخدامها من عبوات الزجاج، وخصائصها الرئيسية هي: حجم صغير، سعة الكترود الصغيرة، مقاومة العزل العالية،سرعة رد الفعل البطيئة (الجهد المتبقي العالي).
| الجزءالرقم |
DC إيقاف تشغيل الجهد Vs(V) |
الحد الأدنى العزل المقاومة IR ((OHM) / DC |
أقصى السعة 1KHZ-6Vmax C (pF) |
الموجةجالسعر السعة 8/20 μS |
الحياة الموجة الاختبار |
| SCA-141N | 140 ((98~182) | 100M / 50V | 1.0 | 500A | 10KV / 100A ، > 200T |
| SCA-201M | 200 ((160 ~ 240) | 100M / 100V | 1.0 | 500A | 10KV / 100A ، > 200T |
| SCA-301M | 300 ((240~360) | 100M / 100V | 1.0 | 500A | 10KV / 100A ، > 200T |
| SCA-401M | 400 ((320 ~ 480) | 100M / 250 فولت | 1.0 | 500A | 10KV / 100A ، > 200T |
| SCA-501M | 500 ((400~600) | 100M / 250 فولت | 1.0 | 500A | 10KV / 100A ، > 200T |
| SCA-601M | 600 ((480 ~ 720) | 100M / 250 فولت | 1.0 | 500A | 10KV / 100A ، > 200T |
| SCA-102M | 1000 ((800~1200) | 100M / 500 فولت | 1.0 | 500A | 10KV / 100A ، > 200T |
الخصائص:
|
u تقريبًا صفر تيار تسرب قبل الجهد المضغوط u تفكيك أقل في حالة تشغيل / إيقاف. u قدرة عالية على تحمل ضربات البرق المتكررة. u سعة كهربائية منخفضة (≤1.0pF) وعزلة عالية (≥100MΩ). ومتوافق مع القانون RoHS التماثل الثنائي u عدم حساسية الحرارة والرطوبة والضوء. u درجة حرارة العمل: -45 °C ~ + 85 °C u درجة حرارة التخزين: -45°C ~ +85°C u تلبي مستوى MSL 1 لكل J-STD-020 |
مبدأ العمل
بالتوازي على الدائرة ، عندما لا يعمل الجهاز ، تكون قيمة المقاومة مرتفعة (GΩ) ، ويمكن اعتبار السعة المكافئة المنخفضة دائرة مفتوحة ، ولا يوجد تأثير تقريبًا على الدائرة.عندما يكون هناك نبض غير طبيعي، فإن المقاومة الداخلية تنخفض على الفور بعد الوصول إلى قيمة الجهد التشغيلي، ويطلق التيار على الفور. عندما يختفي الجهد العالي غير الطبيعي،يعود إلى حالة المقاومة العالية، والدائرة تعمل بشكل طبيعي
التطبيقات:
جميع أنواع منتجات الطاقة
عازلات، محولات، معدات طبية،
485 محول، منتجات الاتصالات
المنتجات الأمنية
| الجزءالرقم | رمز اللون1 | رمز اللون2 | رمز اللون3 |
| SCA-141N | أصفر | أسود | - |
| SCA-201M | أحمر | - | - |
| SCA-301M | برتقالية | - | - |
| SCA-401M | أصفر | - | - |
| SCA-501M | أخضر | - | - |
| SCA-601M | الأزرق | - | - |
| SCA-102M | أسود | - | - |
لحام اليد
درجة حرارة حديد اللحام: 350±5°C
وقت التسخين 3 ثواني كحد أقصى
