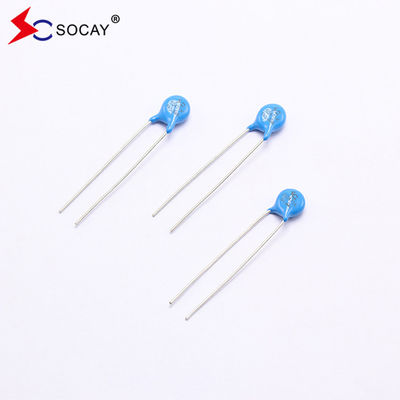

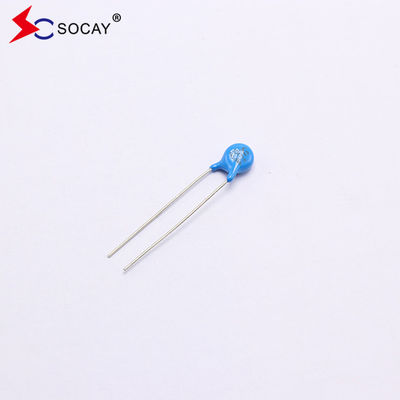

MOV Varistor 5D / 7D / 10D الحامي الكهربائي 271 / 471 / 511 / 561 المقاوم
ورقة بيانات:سلسلة 07D_v2306.1.pdf
| رقم النوع | الجهد القصوى المسموح به | فاريستور الجهد |
أقصى التشغيل الجهد |
المقاومة الموجة التيار الحالي |
أقصى الطاقة (10/1000μs) |
مقيّم القوة |
Tالسعة الشاملة (المرجعية) | |||||||
| المعيار | موجة عالية | Vالتكييف(V) | Vالعاصمة(V) |
V1mA (V) |
أنا(ب)(أ) | Vج(V) |
(أ) المعيار |
(أ) موجة عالية |
(J) المعيار |
(ج) موجة عالية |
(و) | @ 1KHZ (إف) | ||
| 1 مرة | مرتين | 1 مرة | مرتين | |||||||||||
| 07D180K | 07D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 2.5 | 36 | 250 | 125 | 500 | 250 | 0.9 | 2.0 | 0.02 | 2800 |
| 07D220K | 07D220KJ | 14 | 18 | 22 ((19.5~26) | 2.5 | 43 | 250 | 125 | 500 | 250 | 1.1 | 2.4 | 0.02 | 2300 |
| 07D270K | 07D270KJ | 17 | 22 | 27 ((24 ~ 30) | 2.5 | 53 | 250 | 125 | 500 | 250 | 1.4 | 3.0 | 0.02 | 1800 |
| 07D330K | 07D330KJ | 20 | 26 | 33 ((29.5~36.5) | 2.5 | 66 | 250 | 125 | 500 | 250 | 1.7 | 3.5 | 0.02 | 1500 |
| 07D390K | 07D390KJ | 25 | 31 | 39 ((35~43) | 2.5 | 77 | 250 | 125 | 500 | 250 | 2.1 | 4.0 | 0.02 | 1300 |
| 07D470K | 07D470KJ | 30 | 38 | 47 ((42~54) | 2.5 | 93 | 250 | 125 | 500 | 250 | 2.5 | 5.0 | 0.02 | 1100 |
| 07D560K | 07D560KJ | 35 | 45 | 56 ((50 ~ 62) | 2.5 | 110 | 250 | 125 | 500 | 250 | 3.1 | 6.0 | 0.02 | 900 |
| 07D680K | 07D680KJ | 40 | 56 | 68 ((61~75) | 2.5 | 135 | 250 | 125 | 500 | 250 | 3.6 | 7.0 | 0.02 | 740 |
| 07D820K | 07D820KJ | 50 | 65 | 82 ((74~90) | 10 | 135 | 1200 | 600 | 1750 | 1250 | 5.5 | 10.0 | 0.25 | 600 |
| 07D101K | 07D101KJ | 60 | 85 | 100 ((90~110) | 10 | 165 | 1200 | 600 | 1750 | 1250 | 6.5 | 12.0 | 0.25 | 500 |
| 07D121K | 07D121KJ | 75 | 100 | 120 ((108~132) | 10 | 200 | 1200 | 600 | 1750 | 1250 | 7.8 | 13.0 | 0.25 | 420 |
| 07D151K | 07D151KJ | 95 | 125 | 150 ((135~165) | 10 | 250 | 1200 | 600 | 1750 | 1250 | 9.7 | 13.0 | 0.25 | 330 |
| 07D181K | 07D181KJ | 115 | 150 | 180 ((162~198) | 10 | 300 | 1200 | 600 | 1750 | 1250 | 11.7 | 16.0 | 0.25 | 280 |
| 07D201K | 07D201KJ | 130 | 170 | 200 ((180~220) | 10 | 340 | 1200 | 600 | 1750 | 1250 | 13.0 | 17.0 | 0.25 | 250 |
| 07D221K | 07D221KJ | 140 | 180 | 220 ((198~242) | 10 | 360 | 1200 | 600 | 1750 | 1250 | 14.0 | 19.0 | 0.25 | 230 |
| 07D241K | 07D241KJ | 150 | 200 | 240 ((216~264) | 10 | 395 | 1200 | 600 | 1750 | 1250 | 15.0 | 21.0 | 0.25 | 210 |
| 07D271K | 07D271KJ | 175 | 225 | 270 ((243~297) | 10 | 455 | 1200 | 600 | 1750 | 1250 | 18.0 | 24.0 | 0.25 | 185 |
| 07D301K | 07D301KJ | 190 | 250 | 300 ((270~330) | 10 | 500 | 1200 | 600 | 1750 | 1250 | 20.0 | 26.0 | 0.25 | 165 |
| 07D331K | 07D331KJ | 210 | 275 | 330 ((297~363) | 10 | 550 | 1200 | 600 | 1750 | 1250 | 23.0 | 28.0 | 0.25 | 150 |
| 07D361K | 07D361KJ | 230 | 300 | 360 ((324~396) | 10 | 595 | 1200 | 600 | 1750 | 1250 | 25.0 | 32.0 | 0.25 | 140 |
| 07D391K | 07D391KJ | 250 | 320 | 390 ((351 ~ 429) | 10 | 650 | 1200 | 600 | 1750 | 1250 | 25.0 | 35.0 | 0.25 | 130 |
| 07D431K | 07D431KJ | 275 | 350 | 430 ((387~473 | 10 | 710 | 1200 | 600 | 1750 | 1250 | 28.0 | 40.0 | 0.25 | 115 |
| 07D471K | 07D471KJ | 300 | 385 | 470 ((423~517) | 10 | 775 | 1200 | 600 | 1750 | 1250 | 30.0 | 42.0 | 0.25 | 105 |
| 07D511K | 07D511KJ | 320 | 415 | 510 ((459~561) | 10 | 845 | 1200 | 600 | 1750 | 1250 | 30.0 | 45.0 | 0.25 | 100 |
| 07D561K | 07D561KJ | 350 | 460 | 560 ((504~616) | 10 | 925 | 1200 | 600 | 1750 | 1250 | 30.0 | 49.0 | 0.25 | 90 |
| 07D621K | 07D621KJ | 385 | 505 | 620 ((558~682) | 10 | 1025 | 1200 | 600 | 1750 | 1250 | 33.0 | 55.0 | 0.25 | 80 |
| 07D681K | 07D681KJ | 420 | 560 | 680 ((612~748) | 10 | 1120 | 1200 | 600 | 1750 | 1250 | 33.0 | 60.0 | 0.25 | 75 |
| 07D751K | 07D751KJ | 460 | 615 | 750 ((675~825) | 10 | 1240 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D781K | 07D781KJ | 485 | 640 | 780 ((702~858) | 10 | 1290 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D821K | 07D821KJ | 510 | 670 | 820 ((738 ~ 902) | 10 | 1355 | 1200 | 600 | 1750 | 1250 | 67.2 | 70.0 | 0.25 | 60 |
ملاحظة:الجهد> 33 فولت، K هو ± 10%
الوصف:
توفر سلسلة 07D من الواريستورات المشعة ذات الرصاص حلًا مثاليًا لحماية الدوائر لتطبيقات الجهد المستمر المنخفض من خلال تقديم تصنيفات زيادة عالية من أي وقت مضى متاحة في مثل هذه الأقراص الصغيرة.
يصل الحد الأقصى لتصنيف التيار عند الذروة إلى 1.75KA (نبض 8 / 20 μs) للحماية من الذروات العالية ، بما في ذلك التدخلات غير المباشرة للصاعق ،نظام التبديل بين العوامل العابرة والعوامل العابرة السريعة غير الطبيعية من مصدر الطاقة.
الخصائص:
|
u نطاق تشغيل واسع (V1mA) من 18V إلى 820V u الاستجابة السريعة للجهد الزائد العابر u قدرة كبيرة على امتصاص الطاقة العابرة u نسبة التشبيك المنخفضة و لا يوجد تيار متواصل u تلبي مستوى MSL 1 لكل J-STD-020 |
التطبيقات:
|
u حماية ترانزستور، ثنائي الأقطاب، IC، thyristor أو triac semiconductor u حماية من التهابات في الأجهزة الإلكترونية الاستهلاكية u حماية من التموجات في الإلكترونيات الصناعية u حماية الطفرات في الأجهزة المنزلية الإلكترونية وأجهزة الغاز والنفط u استيعاب موصلات الصمام الكهرومغناطيسي |
| المواد | لا توجد مواد مشعة |
| التشغيل الحرارة | -40°C ~ +85°C |
| درجة حرارة التخزين | -55°C ~ +125°C |
| الجسم | ملفوفة بالنيكل |
| الرؤوس | ملفوفة بالصين |
| أجهزة بدون رصاص | ملفوفة بالنيكل |
