ف20mm سلسلة 20D101K/20D101KJ أكسيد المعدن Varistor الجهد التشغيلي الواسع (V1mA) النطاق من 18V إلى 1800V
ورقة بيانات:سلسلة 20D_v2306.1.pdf
1معيار العمل
يتم توصيلها بالتوازي مع الدائرة ، عندما يكون الجهاز غير نشط ، فإن قيمة المقاومة مرتفعة ويمكن اعتبارها دائرة مفتوحة مع تأثير ضئيل أو معدوم على الدائرة.عندما يكون هناك نبض غير طبيعيعندما يختفي الجهد العالي غير الطبيعي ، يعود إلى حالة المقاومة العالية ويعمل الدائرة بشكل طبيعي.
وصف: مكونات أشباه الموصلات
| رقم النوع | الجهد القصوى المسموح به | فاريستور الجهد |
أقصى التشغيل الجهد |
المقاومة الموجة التيار الحالي |
أقصى الطاقة (10/1000μs) |
مقيّم القوة |
Tالسعة الشاملة (المرجعية) | |||||||
| المعيار | موجة عالية | Vالتكييف(V) | Vالعاصمة(V) |
V1mA (V) |
أنا(ب)(أ) | Vج(V) |
(أ) المعيار |
(أ) موجة عالية |
(J) المعيار |
(ج) موجة عالية |
(و) | @ 1KHZ (إف) | ||
| 1 مرة | مرتين | 1 مرة | مرتين | |||||||||||
| 20D180K | 20D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 20 | 36 | 2000 | 1000 | 3000 | 1000 | 11 | 13 | 0.2 | 28500 |
| 20D220K | 20D220KJ | 14 | 18 | 22 ((19.5~26) | 20 | 43 | 2000 | 1000 | 3000 | 1000 | 14 | 16 | 0.2 | 18500 |
| 20D270K | 20D270KJ | 17 | 22 | 27 ((24 ~ 30) | 20 | 53 | 2000 | 1000 | 3000 | 1000 | 16 | 19 | 0.2 | 13000 |
| 20D330K | 20D330KJ | 20 | 26 | 33 ((29.5~36.5) | 20 | 66 | 2000 | 1000 | 3000 | 1000 | 23 | 24 | 0.2 | 11500 |
| 20D390K | 20D390KJ | 25 | 31 | 39 ((35~43) | 20 | 77 | 2000 | 1000 | 3000 | 1000 | 26 | 28 | 0.2 | 8500 |
| 20D470K | 20D470KJ | 30 | 38 | 47 ((42~54) | 20 | 93 | 2000 | 1000 | 3000 | 1000 | 30 | 34 | 0.2 | 7400 |
| 20D560K | 20D560KJ | 35 | 45 | 56 ((50 ~ 62) | 20 | 100 | 2000 | 1000 | 3000 | 1000 | 41 | 41 | 0.2 | 6500 |
| 20D680K | 20D680KJ | 40 | 56 | 68 ((61~75) | 20 | 135 | 2000 | 1000 | 3000 | 1000 | 46 | 49 | 0.2 | 5800 |
| 20D820K | 20D820KJ | 50 | 65 | 82 ((74~90) | 100 | 135 | 6500 | 4000 | 10000 | 7000 | 38 | 56 | 1.0 | 4900 |
| 20D101K | 20D101KJ | 60 | 85 | 100 ((90~110) | 100 | 165 | 6500 | 4000 | 10000 | 7000 | 45 | 70 | 1.0 | 4000 |
| 20D121K | 20D121KJ | 75 | 100 | 120 ((108~132) | 100 | 200 | 6500 | 4000 | 10000 | 7000 | 55 | 85 | 1.0 | 3300 |
| 20D151K | 20D151KJ | 95 | 125 | 150 ((135~165) | 100 | 250 | 6500 | 4000 | 10000 | 7000 | 70 | 106 | 1.0 | 2700 |
| 20D181K | 20D181KJ | 115 | 150 | 180 ((162~198) | 100 | 300 | 6500 | 4000 | 10000 | 7000 | 85 | 130 | 1.0 | 2200 |
| 20D201K | 20D201KJ | 130 | 170 | 200 ((180~220) | 100 | 340 | 6500 | 4000 | 10000 | 7000 | 95 | 140 | 1.0 | 2000 |
| 20D221K | 20D221KJ | 140 | 180 | 220 ((198~242) | 100 | 360 | 6500 | 4000 | 10000 | 7000 | 100 | 155 | 1.0 | 1800 |
| 20D241K | 20D241KJ | 150 | 200 | 240 ((216~264) | 100 | 395 | 6500 | 4000 | 10000 | 7000 | 108 | 168 | 1.0 | 1650 |
| 20D271K | 20D271KJ | 175 | 225 | 270 ((243~297) | 100 | 455 | 6500 | 4000 | 10000 | 7000 | 127 | 190 | 1.0 | 1500 |
| 20D301K | 20D301KJ | 190 | 250 | 300 ((270~330) | 100 | 500 | 6500 | 4000 | 10000 | 7000 | 136 | 210 | 1.0 | 1300 |
| 20D331K | 20D331KJ | 210 | 275 | 330 ((297~363) | 100 | 550 | 6500 | 4000 | 10000 | 7000 | 150 | 228 | 1.0 | 1200 |
| 20D361K | 20D361KJ | 230 | 300 | 360 ((324~396) | 100 | 595 | 6500 | 4000 | 10000 | 7000 | 163 | 255 | 1.0 | 1100 |
| 20D391K | 20D391KJ | 250 | 320 | 390 ((351 ~ 429) | 100 | 650 | 6500 | 4000 | 10000 | 7000 | 180 | 275 | 1.0 | 1000 |
| 20D431K | 20D431KJ | 275 | 350 | 430 ((387~473 | 100 | 710 | 6500 | 4000 | 10000 | 7000 | 190 | 305 | 1.0 | 930 |
| 20D471K | 20D471KJ | 300 | 385 | 470 ((423~517) | 100 | 775 | 6500 | 4000 | 10000 | 7000 | 220 | 350 | 1.0 | 850 |
| 20D511K | 20D511KJ | 320 | 415 | 510 ((459~561) | 100 | 845 | 6500 | 4000 | 10000 | 7000 | 220 | 360 | 1.0 | 780 |
| 20D561K | 20D561KJ | 350 | 460 | 560 ((504~616) | 100 | 925 | 6500 | 4000 | 10000 | 7000 | 220 | 380 | 1.0 | 710 |
| 20D621K | 20D621KJ | 385 | 505 | 620 ((558~682) | 100 | 1025 | 6500 | 4000 | 10000 | 7000 | 220 | 390 | 1.0 | 650 |
| 20D681K | 20D681KJ | 420 | 560 | 680 ((612~748) | 100 | 1120 | 6500 | 4000 | 10000 | 7000 | 230 | 400 | 1.0 | 600 |
| 20D751K | 20D751KJ | 460 | 615 | 750 ((675~825) | 100 | 1240 | 6500 | 4000 | 10000 | 7000 | 255 | 420 | 1.0 | 530 |
| 20D781K | 20D781KJ | 485 | 640 | 780 ((702~858) | 100 | 1290 | 6500 | 4000 | 10000 | 7000 | 265 | 440 | 1.0 | 510 |
| 20D821K | 20D821KJ | 510 | 670 | 820 ((738 ~ 902) | 100 | 1355 | 6500 | 4000 | 10000 | 7000 | 282 | 460 | 1.0 | 500 |
| 20D911K | 20D911KJ | 550 | 745 | 910 ((819~1001) | 100 | 1500 | 6500 | 4000 | 10000 | 7000 | 310 | 510 | 1.0 | 440 |
| 20D102K | 20D102KJ | 625 | 825 | 1000 ((900~1100) | 100 | 1650 | 6500 | 4000 | 10000 | 7000 | 342 | 565 | 1.0 | 400 |
| 20D112K | 20D112KJ | 680 | 895 | 1100 ((990~1210) | 100 | 1814 | 6500 | 4000 | 10000 | 7000 | 383 | 620 | 1.0 | 460 |
| 20D122K | 20D122KJ | 750 | 990 | 1200 ((1080 ~ 1320) | 100 | 1980 | 6500 | 4000 | 10000 | 7000 | 408 | 660 | 1.0 | 320 |
| 20D152K | 20D152KJ | 900 | 1200 | 1500 ((1350~1650) | 100 | 2475 | 6500 | 4000 | 10000 | 7000 | 420 | 660 | 1.0 | 260 |
| 20D162K | 20D162KJ | 1000 | 1280 | 1600 ((1440~1760) | 100 | 2640 | 6500 | 4000 | 10000 | 7000 | 606 | 660 | 1.0 | 320 |
| 20D182K | 20D182KJ | 1000 | 1465 | 1800 ((1620~1980) | 100 | 2970 | 6500 | 4000 | 10000 | 7000 | 625 | 660 | 1.0 | 320 |

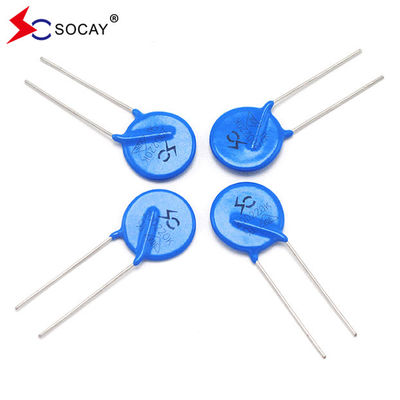

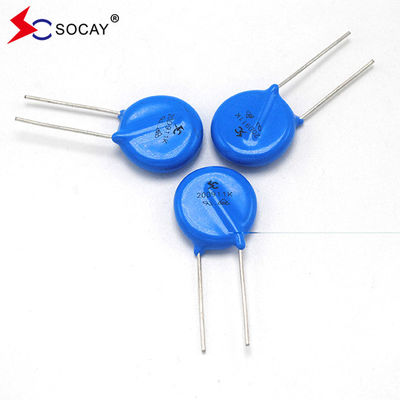

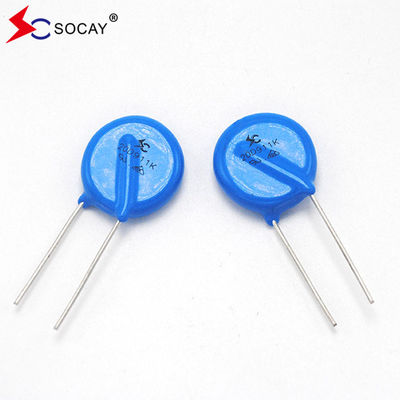

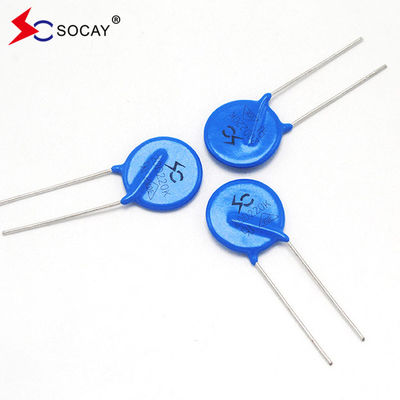

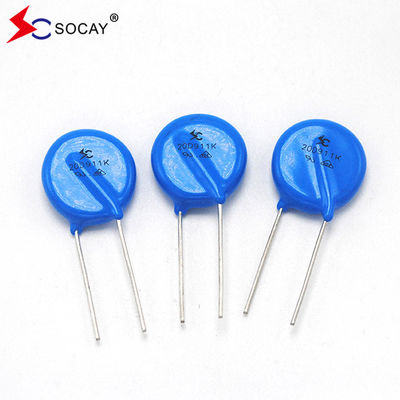

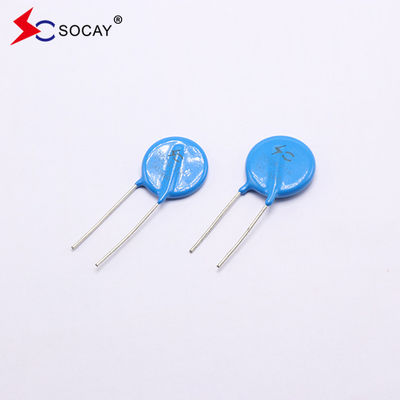

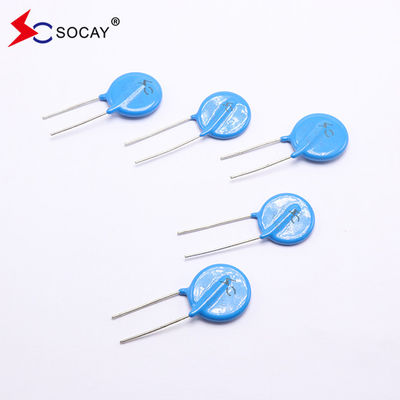

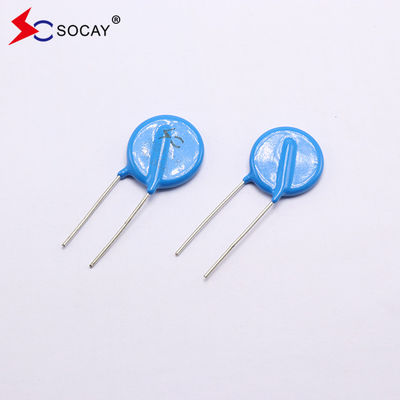

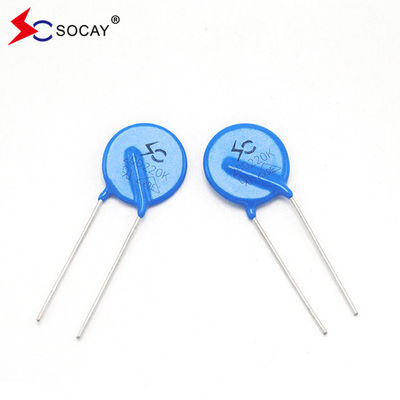

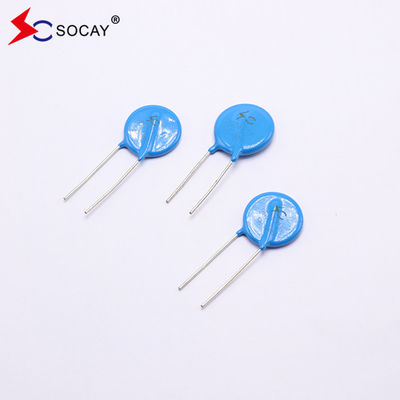

2.عرض صور
الخصائص:
|
u نطاق تشغيل الجهد العريض (V1mA) من 18V إلى 1800V u الاستجابة السريعة للجهد الزائد العابر u قدرة كبيرة على امتصاص الطاقة العابرة u نسبة التشبيك المنخفضة و لا يوجد تيار متواصل u تلبي مستوى MSL 1 لكل J-STD-020 |
| المواد | لا توجد مواد مشعة |
| التشغيل الحرارة | -40°C ~ +85°C |
| درجة حرارة التخزين | -55°C ~ +125°C |
| الجسم | ملفوفة بالنيكل |
| الرؤوس | ملفوفة بالصين |
| أجهزة بدون رصاص | ملفوفة بالنيكل |
| رقم الجزء | كمية | خيار التعبئة | مواصفات التعبئة |
| 20DXXXXX | 250 | كيس بلاستيكي | حزمة كبيرة |
