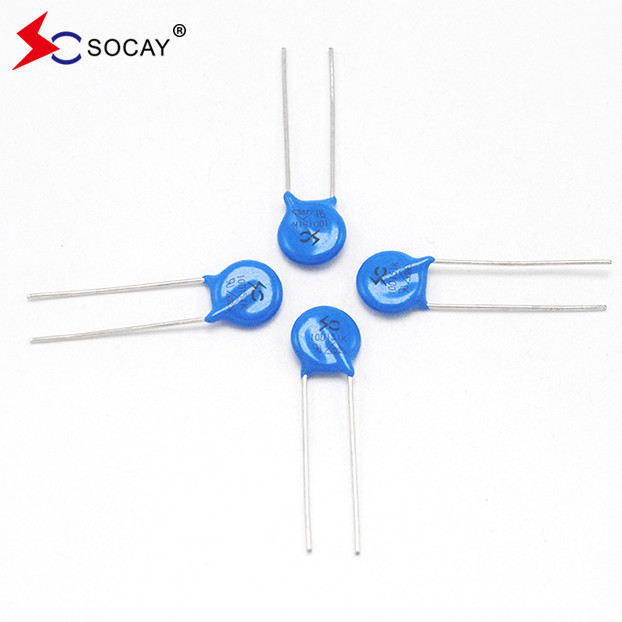

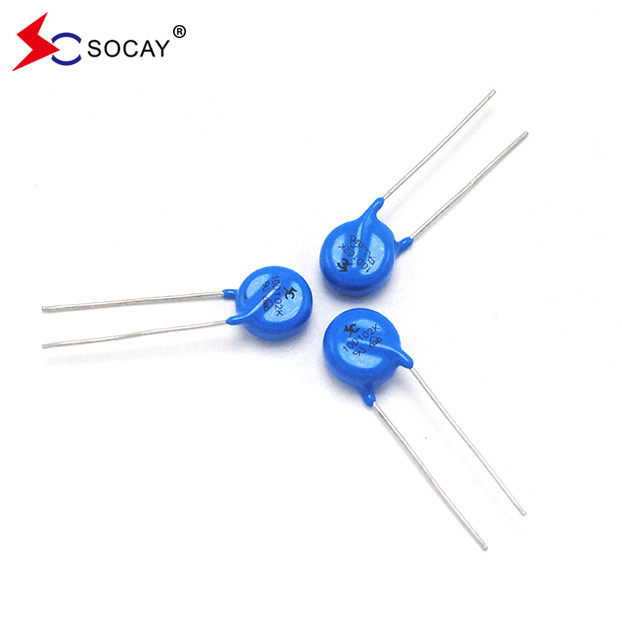

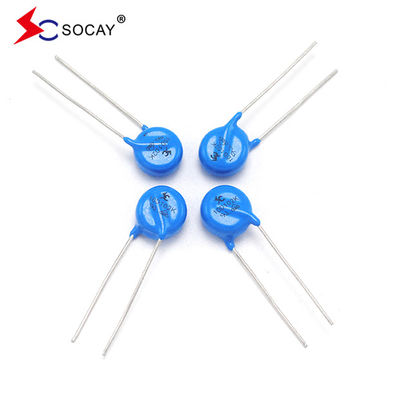

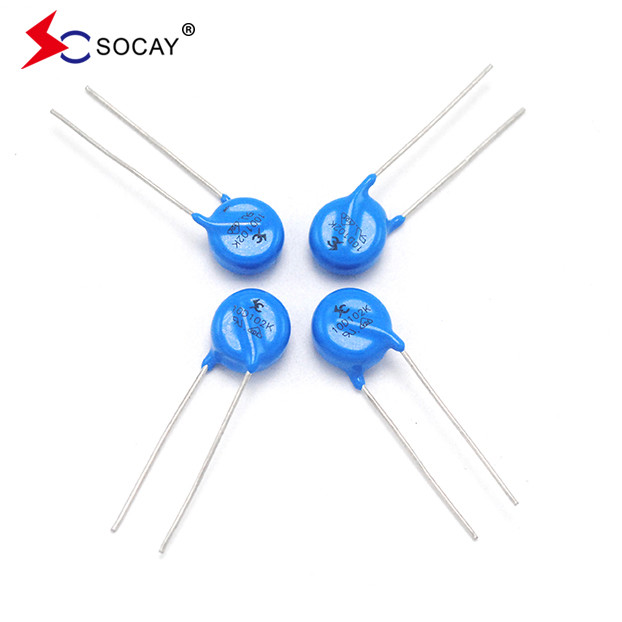

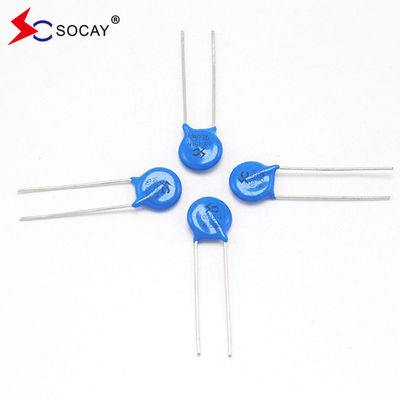

الإلكترونيات الذكية ~ Varistors 10D471K 10D-471K Varistors 10D391K 07D220K 14D391K
ورقة بيانات:سلسلة 10D_v2306.1.pdf
| رقم النوع | الجهد القصوى المسموح به | فاريستور الجهد |
أقصى التشغيل الجهد |
المقاومة الموجة التيار الحالي |
أقصى الطاقة (10/1000μs) |
مقيّم القوة |
Tالسعة الشاملة (المرجعية) | |||||||
| المعيار | موجة عالية | Vالتكييف(V) | Vالعاصمة(V) |
V1mA (V) |
أنا(ب)(أ) | Vج(V) |
(أ) المعيار |
(أ) موجة عالية |
(J) المعيار |
(ج) موجة عالية |
(و) | @ 1KHZ (إف) | ||
| 1 مرة | مرتين | 1 مرة | مرتين | |||||||||||
| 10D180K | 10D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 5 | 36 | 500 | 250 | 2000 | 1000 | 2.1 | 3.0 | 0.05 | 5600 |
| 10D220K | 10D220KJ | 14 | 18 | 22 ((19.5~26) | 5 | 43 | 500 | 250 | 2000 | 1000 | 2.5 | 5.0 | 0.05 | 4500 |
| 10D270K | 10D270KJ | 17 | 22 | 27 ((24 ~ 30) | 5 | 53 | 500 | 250 | 2000 | 1000 | 3.0 | 6.0 | 0.05 | 3700 |
| 10D330K | 10D330KJ | 20 | 26 | 33 ((29.5~36.5) | 5 | 66 | 500 | 250 | 2000 | 1000 | 4.0 | 7.0 | 0.05 | 3000 |
| 10D390K | 10D390KJ | 25 | 31 | 39 ((35~43) | 5 | 77 | 500 | 250 | 2000 | 1000 | 4.6 | 9.0 | 0.05 | 2400 |
| 10D470K | 10D470KJ | 30 | 38 | 47 ((42~54) | 5 | 93 | 500 | 250 | 2000 | 1000 | 5.5 | 11.0 | 0.05 | 2100 |
| 10D560K | 10D560KJ | 35 | 45 | 56 ((50 ~ 62) | 5 | 100 | 500 | 250 | 2000 | 1000 | 7.0 | 13.0 | 0.05 | 1800 |
| 10D680K | 10D680KJ | 40 | 56 | 68 ((61~75) | 5 | 135 | 500 | 250 | 2000 | 1000 | 8.2 | 15.0 | 0.05 | 1500 |
| 10D820K | 10D820KJ | 50 | 65 | 82 ((74~90) | 25 | 135 | 2500 | 1250 | 3500 | 2500 | 12.0 | 17.0 | 0.4 | 1200 |
| 10D101K | 10D101KJ | 60 | 85 | 100 ((90~110) | 25 | 165 | 2500 | 1250 | 3500 | 2500 | 15.0 | 18.0 | 0.4 | 1000 |
| 10D121K | 10D121KJ | 75 | 100 | 120 ((108~132) | 25 | 200 | 2500 | 1250 | 3500 | 2500 | 18.0 | 21.0 | 0.4 | 830 |
| 10D151K | 10D151KJ | 95 | 125 | 150 ((135~165) | 25 | 250 | 2500 | 1250 | 3500 | 2500 | 22.0 | 25.0 | 0.4 | 670 |
| 10D181K | 10D181KJ | 115 | 150 | 180 ((162~198) | 25 | 300 | 2500 | 1250 | 3500 | 2500 | 27.0 | 30.0 | 0.4 | 560 |
| 10D201K | 10D201KJ | 130 | 170 | 200 ((185 ~ 225) | 25 | 340 | 2500 | 1250 | 3500 | 2500 | 30.0 | 35.0 | 0.4 | 500 |
| 10D221K | 10D221KJ | 140 | 180 | 220 ((198~242) | 25 | 360 | 2500 | 1250 | 3500 | 2500 | 32.0 | 39.0 | 0.4 | 450 |
| 10D241K | 10D241KJ | 150 | 200 | 240 ((216~264) | 25 | 395 | 2500 | 1250 | 3500 | 2500 | 35.0 | 42.0 | 0.4 | 420 |
| 10D271K | 10D271KJ | 175 | 225 | 270 ((243~297) | 25 | 455 | 2500 | 1250 | 3500 | 2500 | 40.0 | 49.0 | 0.4 | 370 |
| 10D301K | 10D301KJ | 190 | 250 | 300 ((270~330) | 25 | 500 | 2500 | 1250 | 3500 | 2500 | 40.0 | 54.0 | 0.4 | 330 |
| 10D331K | 10D331KJ | 210 | 275 | 330 ((297~363) | 25 | 550 | 2500 | 1250 | 3500 | 2500 | 40.0 | 58.0 | 0.4 | 300 |
| 10D361K | 10D361KJ | 230 | 300 | 360 ((324~396) | 25 | 595 | 2500 | 1250 | 3500 | 2500 | 43.0 | 65.0 | 0.4 | 280 |
| 10D391K | 10D391KJ | 250 | 320 | 390 ((351 ~ 429) | 25 | 650 | 2500 | 1250 | 3500 | 2500 | 47.0 | 70.0 | 0.4 | 260 |
| 10D431K | 10D431KJ | 275 | 350 | 430 ((387~473 | 25 | 710 | 2500 | 1250 | 3500 | 2500 | 60.0 | 80.0 | 0.4 | 230 |
| 10D471K | 10D471KJ | 300 | 385 | 470 ((423~517) | 25 | 775 | 2500 | 1250 | 3500 | 2500 | 65.0 | 85.0 | 0.4 | 210 |
| 10D511K | 10D511KJ | 320 | 415 | 510 ((459~561) | 25 | 845 | 2500 | 1250 | 3500 | 2500 | 70.0 | 90.0 | 0.4 | 200 |
| 10D561K | 10D561KJ | 350 | 460 | 560 ((504~616) | 25 | 925 | 2500 | 1250 | 3500 | 2500 | 70.0 | 92.0 | 0.4 | 180 |
| 10D621K | 10D621KJ | 385 | 505 | 620 ((558~682) | 25 | 1025 | 2500 | 1250 | 3500 | 2500 | 70.0 | 95.0 | 0.4 | 160 |
| 10D681K | 10D681KJ | 420 | 560 | 680 ((612~748) | 25 | 1120 | 2500 | 1250 | 3500 | 2500 | 70.0 | 98.0 | 0.4 | 150 |
| 10D751K | 10D751KJ | 460 | 615 | 750 ((675~825) | 25 | 1240 | 2500 | 1250 | 3500 | 2500 | 70.0 | 100.0 | 0.4 | 130 |
| 10D781K | 10D781KJ | 485 | 640 | 780 ((702~858) | 25 | 1290 | 2500 | 1250 | 3500 | 2500 | 80.0 | 105.0 | 0.4 | 130 |
| 10D821K | 10D821KJ | 510 | 670 | 820 ((738 ~ 902) | 25 | 1355 | 2500 | 1250 | 3500 | 2500 | 85.0 | 110.0 | 0.4 | 120 |
| 10D911K | 10D911KJ | 550 | 745 | 910 ((819~1001) | 25 | 1500 | 2500 | 1250 | 3500 | 2500 | 93.0 | 130.0 | 0.4 | 110 |
| 10D102K | 10D102KJ | 625 | 825 | 1000 ((900~1100) | 25 | 1650 | 2500 | 1250 | 3500 | 2500 | 102.0 | 140.0 | 0.4 | 100 |
| 10D112K | 10D112KJ | 680 | 895 | 1100 ((990~1210) | 25 | 1814 | 2500 | 1250 | 3500 | 2500 | 115.0 | 155.0 | 0.4 | 90 |
الوصف:
توفر سلسلة 10D Varistors المشع مع الرصاص حلًا مثاليًا لحماية الدوائر لتطبيقات الجهد المستمر المنخفض من خلال تقديم تصنيفات ارتفاع عالية من أي وقت مضى في مثل هذه الأقراص الصغيرة.
يمكن أن يصل الحد الأقصى لتصنيف التيار عند الذروة إلى 3.5KA (8/20 μs نبض) للحماية من الذروات العالية ، بما في ذلك التدخلات غير المباشرة للصاعقة ،نظام التبديل بين العوامل العابرة والعوامل العابرة السريعة غير الطبيعية من مصدر الطاقة.
تتكون المعلمات الأساسية للفاريستور بشكل رئيسي من العناصر ال 12 التالية:
1. الجهد الاسمي لـ varistor (V): يشير إلى قيمة الجهد عبر varistor عندما يمر تيار نبض مدته محددة (عادة 1mA ومدته أقل من 400mS).
2نسبة الجهد: تشير إلى نسبة قيمة الجهد المولدة عندما يكون تيار الوارستور 1mA إلى قيمة الجهد المولدة عندما يكون تيار الوارستور 0.1mA.
3حد أقصى لجهد (V): القيمة القصوى للجهد في كلا الطرفين من الباريستور تحت الحد الأقصى للجهد النبض Ip الذي يمكن أن يتحمل الباريستور وشكل الموجة المحدد.
4نسبة الجهد المتبقي: عندما يكون التيار الذي يمر عبر الوارستور قيمة معينة ، يطلق على الجهد الناتج في كلا الطرفين من هذه القيمة التيار الجهد المتبقي.نسبة الجهد المتبقي هي نسبة الجهد المتبقي إلى الجهد الاسمي.
5قدرة التدفق (kA): قدرة التدفق ، تسمى أيضا معدل التدفق ، تشير إلى أقصى قيمة النبض (الذروة) الحالية.
6. تيار التسرب (mA): يشير تيار التسرب ، والذي يطلق عليه أيضًا تيار الانتظار ، إلى التيار الذي يتدفق عبر الوارستور تحت درجة الحرارة المحددة والجهد المستمر الأقصى.
7معامل درجة حرارة الجهد: يشير إلى معدل تغير الجهد الاسمي للفاريستور ضمن نطاق درجة الحرارة المحدد (درجة الحرارة هي 20 °C ~ 70 °C) ، أيعندما يظل التيار من خلال الاريستور ثابتًامعدل الحرارة الحالية:يشير إلى التغير النسبي في التيار الذي يتدفق عبر الوارستور عندما تتغير درجة الحرارة بنسبة 1 درجة مئوية عندما يبقى الجهد عبر الوارستور ثابتًا.
8- معامل الجهد غير الخطي: يشير إلى نسبة قيمة المقاومة الساكنة إلى قيمة المقاومة الديناميكية للفاريستور تحت جهد خارجي معين.
9المقاومة العازلة: تشير إلى قيمة المقاومة بين سلك الرصاص (دبوس) من varistor و سطح العزل من المقاومة.
10القدرة الساكنة (PF): تشير إلى القدرة الكامنة في الوارستور نفسه.
11الطاقة الاسمية: أقصى قدر من الطاقة عندما يتغير فولتاج الاريستور بأقل من 10٪ بعد العمل لمدة 1000 ساعة في درجة حرارة محيطية محددة تبلغ 85 درجة مئوية.
12الحد الأقصى لتيار النبض (8/20us): ضرب الواريستور بتيار نبض معين (8/20us شكل موجة) مرة أو مرتين (مع فترة 5 دقائق في كل مرة) ،بحيث يكون التغيير في الجهد في الوارستور لا يزال ضمن 10٪ من الحد الأقصى للتيار الداخلي.
التطبيقات:
|
u حماية ترانزستور، ثنائي الأقطاب، IC، thyristor أو triac semiconductor u حماية من التهابات في الأجهزة الإلكترونية الاستهلاكية u حماية من التموجات في الإلكترونيات الصناعية u حماية الطفرات في الأجهزة المنزلية الإلكترونية وأجهزة الغاز والنفط u استيعاب موصلات الصمام الكهرومغناطيسي |
| المواد | لا توجد مواد مشعة |
| التشغيل الحرارة | -40°C ~ +85°C |
| درجة حرارة التخزين | -55°C ~ +125°C |
| الجسم | ملفوفة بالنيكل |
| الرؤوس | ملفوفة بالصين |
| أجهزة بدون رصاص | ملفوفة بالنيكل |
| رقم الجزء | كمية | خيار التعبئة | مواصفات التعبئة |
| 10DXXXXX | 500 | كيس بلاستيكي | حزمة كبيرة |
