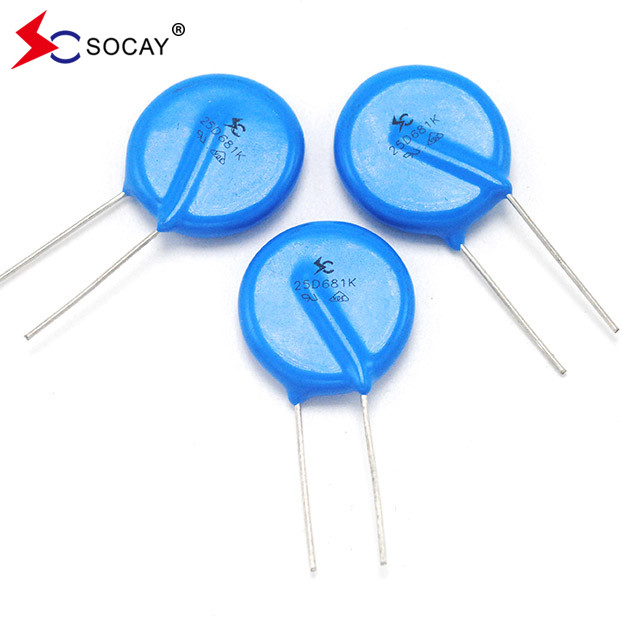

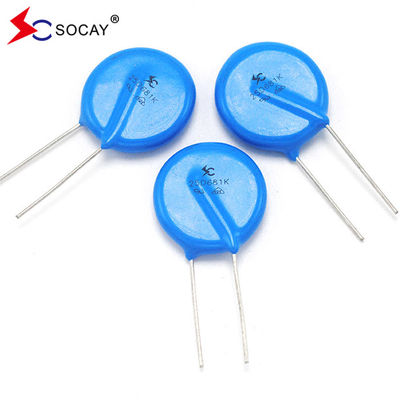

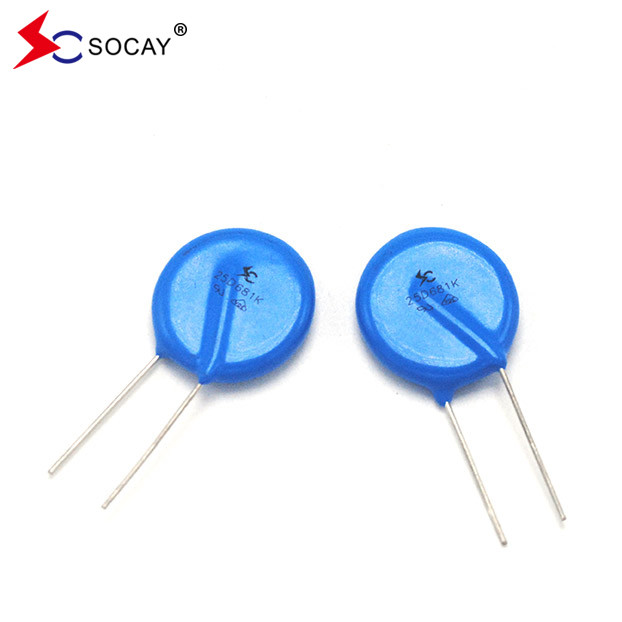

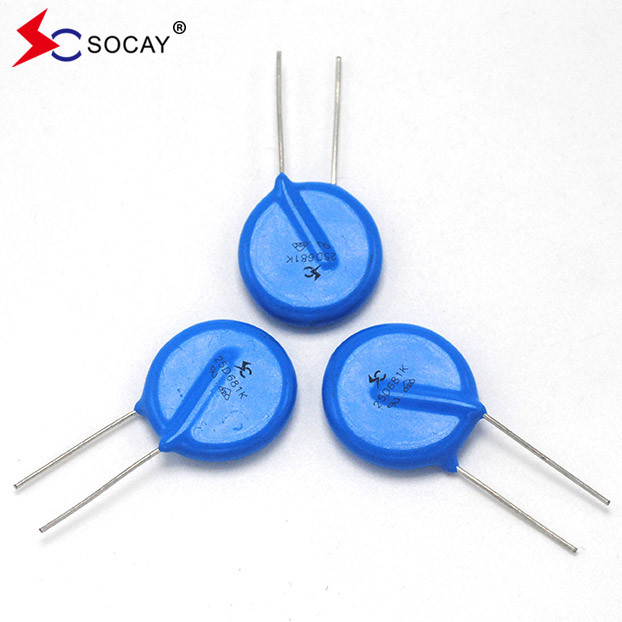

راديال رصاص أكسيد المعدن Varistor (MOV) 25D السلسلة 25D241K/25D241KJ Varistor Voltage 240 ((216 ~ 264) V
ورقة بيانات:سلسلة 25D_v2306.1.pdf
طريقة اختيار MOV و MLV
1لمعرفة منتج العميل، وجهد التشغيل، وميناء التطبيق، ومستوى الحماية.
2،DC (جهد تشغيل) > 1.5 مرة جهد تشغيل في الدائرة عند استخدامها في منتجات الجهد العالي
3"اختر حجم الجهد ومعدل تدفق الجهاز وفقاً لميناء التطبيق وطبقة الحماية.
| رقم النوع | الجهد القصوى المسموح به |
فاريستور الجهد |
أقصى التشغيل الجهد |
مقاومة التيار الكبير 8/20μS |
مقيّم القوة |
الطاقة (10/1000μs)
|
السعة | ||||
| المعيار |
عالية الموجة |
Vالتكييف (V) |
Vالعاصمة (V) |
V 1mA (V) |
أنا(ب) (أ) |
Vج (V) |
المعيار (أ) |
موجة عالية (أ) |
(W) | (ج) |
@ 1KHZ (ص)F) |
| 1 مرة | 1 مرة | ||||||||||
| 25D101K | 25D101KJ | 60 | 85 | 100 ((90-110) | 150 | 165 | 10000 | 20000 | 1.4 | 100 | 6300 |
| 25D201K | 25D201KJ | 130 | 170 | 200 ((185-225) | 150 | 330 | 15000 | 20000 | 1.0 | 215 | 2000 |
| 25D221K | 25D221KJ | 140 | 180 | 220 ((198-242) | 150 | 360 | 15000 | 20000 | 1.0 | 235 | 1800 |
| 25D241K | 25D241KJ | 150 | 200 | 240 ((216-264) | 150 | 395 | 15000 | 20000 | 1.0 | 245 | 1650 |
| 25D271K | 25D271KJ | 175 | 225 | 270 ((243-297) | 150 | 455 | 15000 | 20000 | 1.0 | 260 | 1500 |
| 25D301K | 25D301KJ | 190 | 250 | 300 ((270-330) | 150 | 505 | 15000 | 20000 | 1.0 | 275 | 1300 |
| 25D331K | 25D331KJ | 210 | 275 | 330 ((297-363) | 150 | 550 | 15000 | 20000 | 1.0 | 295 | 1200 |
| 25D361K | 25D361KJ | 230 | 300 | 360 ((324-396) | 150 | 595 | 15000 | 20000 | 1.0 | 305 | 1100 |
| 25D391K | 25D391KJ | 250 | 320 | 390 ((351-429) | 150 | 650 | 15000 | 20000 | 1.0 | 335 | 1000 |
| 25D431K | 25D431KJ | 275 | 350 | 430 ((387-473) | 150 | 710 | 15000 | 20000 | 1.0 | 365 | 930 |
| 25D471K | 25D471KJ | 300 | 385 | 470 ((423-517) | 150 | 775 | 15000 | 20000 | 1.0 | 390 | 850 |
| 25D511K | 25D511KJ | 320 | 415 | 510 ((459-561) | 150 | 845 | 15000 | 20000 | 1.0 | 440 | 780 |
| 25D561K | 25D561KJ | 350 | 460 | 560 ((504-616) | 150 | 920 | 15000 | 20000 | 1.0 | 490 | 715 |
| 25D621K | 25D621KJ | 385 | 505 | 620 ((558-682) | 150 | 1025 | 15000 | 20000 | 1.0 | 540 | 650 |
| 25D681K | 25D681KJ | 420 | 560 | 680 ((612-748) | 150 | 1120 | 15000 | 20000 | 1.0 | 570 | 600 |
| 25D751K | 25D751KJ | 460 | 615 | 750 ((675-825) | 150 | 1240 | 15000 | 20000 | 1.0 | 590 | 530 |
| 25D781K | 25D781KJ | 485 | 640 | 780 ((702-858) | 150 | 1290 | 15000 | 20000 | 1.0 | 620 | 510 |
| 25D821K | 25D821KJ | 510 | 670 | 820 ((738-902) | 150 | 1355 | 15000 | 20000 | 1.0 | 655 | 500 |
| 25D911K | 25D911KJ | 550 | 745 | 910 ((819-1001) | 150 | 1500 | 15000 | 20000 | 1.0 | 726 | 440 |
| 25D102K | 25D102KJ | 625 | 825 | 1000 ((900-1100) | 150 | 1650 | 15000 | 20000 | 1.0 | 685 | 650 |
| 25D112K | 25D112KJ | 680 | 895 | 1100 ((990-1210) | 150 | 1815 | 15000 | 20000 | 1.0 | 770 | 600 |
| 25D122K | 25D122KJ | 750 | 990 | 1200 ((1080-1320) | 150 | 1980 | 15000 | 20000 | 1.0 | 770 | 550 |
الوصف:
توفر سلسلة 25D من الواريستورات المشعة ذات الرصاص حلًا مثاليًا لحماية الدوائر لتطبيقات الجهد المستمر المنخفض من خلال توفير تصنيفات ارتفاع في التيار الكهربائي أكثر من أي وقت مضى في مثل هذه الأقراص الصغيرة.
يمكن أن يصل الحد الأقصى لتصنيف التيار الحالي لارتفاع الطاقة إلى 20KA (نبض 8 / 20 μs) للحماية من ارتفاع الطاقة ، بما في ذلك التداخلات غير المباشرة للصاعقة ،نظام التبديل بين العوامل العابرة والعوامل العابرة السريعة غير الطبيعية من مصدر الطاقة.
التطبيقات:
حماية الطاقة، المفاتيح، أجهزة البيع، أجهزة إيقاف البرق، مكالمات داخلية للمبنى، أنظمة المراقبة،
بطاقات وقوف السيارات، أنظمة نقل، أجهزة، أجهزة قياس، منتجات الاتصالات، لوحات التحكم.
| درجة حرارة العمل | -40°C ~ +85°C |
| درجة حرارة التخزين | -40°C ~ +85°C |
| درجة حرارة سطح العمل | +115 درجة مئوية |
| مقاومة العزل | > 100MΩ |
| الطلاء (الراتنج الإيبوكسي) |
مقاوم للنار UL 94 V-0 |
| طلاء | الراتنج الايبوكسي |
| أسلاك الرصاص | سلك النحاس |
| الكهرباء | صلصال الفضة |
| القرص | أكسيد الزنك |
| البعد | رقم الجزء | الحقيبة | صندوق صغير | علبة |
| 25D | 25DXXXXX | 100 PCS | 1000 PCS | 2000 PCS |
إذا كنت بحاجة إلى ورقة بيانات كاملة أو أي أسئلة يرجى الاتصال بنا بحرية
