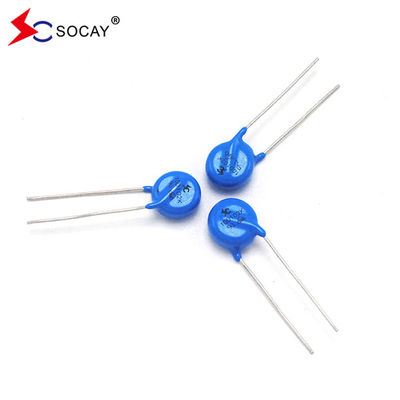

UL VDE Varistor Varistor أكسيد المعدن 10D511K فيلم الراتنج الايبوكسي Varistor 510V لمصدر الطاقة
ورقة بيانات:سلسلة 25D_v2306.1.pdf
| رقم النوع | الجهد القصوى المسموح به |
فاريستور الجهد |
أقصى التشغيل الجهد |
مقاومة التيار الكبير 8/20μS |
مقيّم القوة |
الطاقة (10/1000μs)
|
السعة | ||||
| المعيار |
عالية الموجة |
Vالتكييف (V) |
Vالعاصمة (V) |
V 1mA (V) |
أنا(ب) (أ) |
Vج (V) |
المعيار (أ) |
موجة عالية (أ) |
(W) | (ج) |
@ 1KHZ (ص)F) |
| 1 مرة | 1 مرة | ||||||||||
| 25D101K | 25D101KJ | 60 | 85 | 100 ((90-110) | 150 | 165 | 10000 | 20000 | 1.4 | 100 | 6300 |
| 25D201K | 25D201KJ | 130 | 170 | 200 ((185-225) | 150 | 330 | 15000 | 20000 | 1.0 | 215 | 2000 |
| 25D221K | 25D221KJ | 140 | 180 | 220 ((198-242) | 150 | 360 | 15000 | 20000 | 1.0 | 235 | 1800 |
| 25D241K | 25D241KJ | 150 | 200 | 240 ((216-264) | 150 | 395 | 15000 | 20000 | 1.0 | 245 | 1650 |
| 25D271K | 25D271KJ | 175 | 225 | 270 ((243-297) | 150 | 455 | 15000 | 20000 | 1.0 | 260 | 1500 |
| 25D301K | 25D301KJ | 190 | 250 | 300 ((270-330) | 150 | 505 | 15000 | 20000 | 1.0 | 275 | 1300 |
| 25D331K | 25D331KJ | 210 | 275 | 330 ((297-363) | 150 | 550 | 15000 | 20000 | 1.0 | 295 | 1200 |
| 25D361K | 25D361KJ | 230 | 300 | 360 ((324-396) | 150 | 595 | 15000 | 20000 | 1.0 | 305 | 1100 |
| 25D391K | 25D391KJ | 250 | 320 | 390 ((351-429) | 150 | 650 | 15000 | 20000 | 1.0 | 335 | 1000 |
| 25D431K | 25D431KJ | 275 | 350 | 430 ((387-473) | 150 | 710 | 15000 | 20000 | 1.0 | 365 | 930 |
| 25D471K | 25D471KJ | 300 | 385 | 470 ((423-517) | 150 | 775 | 15000 | 20000 | 1.0 | 390 | 850 |
| 25D511K | 25D511KJ | 320 | 415 | 510 ((459-561) | 150 | 845 | 15000 | 20000 | 1.0 | 440 | 780 |
| 25D561K | 25D561KJ | 350 | 460 | 560 ((504-616) | 150 | 920 | 15000 | 20000 | 1.0 | 490 | 715 |
| 25D621K | 25D621KJ | 385 | 505 | 620 ((558-682) | 150 | 1025 | 15000 | 20000 | 1.0 | 540 | 650 |
| 25D681K | 25D681KJ | 420 | 560 | 680 ((612-748) | 150 | 1120 | 15000 | 20000 | 1.0 | 570 | 600 |
| 25D751K | 25D751KJ | 460 | 615 | 750 ((675-825) | 150 | 1240 | 15000 | 20000 | 1.0 | 590 | 530 |
| 25D781K | 25D781KJ | 485 | 640 | 780 ((702-858) | 150 | 1290 | 15000 | 20000 | 1.0 | 620 | 510 |
| 25D821K | 25D821KJ | 510 | 670 | 820 ((738-902) | 150 | 1355 | 15000 | 20000 | 1.0 | 655 | 500 |
| 25D911K | 25D911KJ | 550 | 745 | 910 ((819-1001) | 150 | 1500 | 15000 | 20000 | 1.0 | 726 | 440 |
| 25D102K | 25D102KJ | 625 | 825 | 1000 ((900-1100) | 150 | 1650 | 15000 | 20000 | 1.0 | 685 | 650 |
| 25D112K | 25D112KJ | 680 | 895 | 1100 ((990-1210) | 150 | 1815 | 15000 | 20000 | 1.0 | 770 | 600 |
| 25D122K | 25D122KJ | 750 | 990 | 1200 ((1080-1320) | 150 | 1980 | 15000 | 20000 | 1.0 | 770 | 550 |
حول فاريستور
أجهزة الحد من الجهد الأكثر استخدامًا هي الوارستور MOV / MLV ، والتي مصنوعة أساسًا من أكسيد الزنك ومجموعة متنوعة من أكسيدات المعادن ، والتي يتم خلطها وتصميمها.
الوصف:
توفر سلسلة 25D من الواريستورات المشعة ذات الرصاص حلًا مثاليًا لحماية الدوائر لتطبيقات الجهد المستمر المنخفض من خلال توفير تصنيفات ارتفاع في التيار الكهربائي أكثر من أي وقت مضى في مثل هذه الأقراص الصغيرة.
يمكن أن يصل الحد الأقصى لتصنيف التيار الحالي لارتفاع الطاقة إلى 20KA (نبض 8 / 20 μs) للحماية من ارتفاع الطاقة ، بما في ذلك التداخلات غير المباشرة للصاعقة ،نظام التبديل بين العوامل العابرة والعوامل العابرة السريعة غير الطبيعية من مصدر الطاقة.
اختيار الـ " فاريستور ":
عند اختيار الوارستور ، يجب مراعاة الظروف الخاصة بالدائرة. بشكل عام ، يجب اتباع المبادئ التالية:
1اختيار فولتاج الفريستور V1mA
وفقًا لاختيار فولتاج إمدادات الطاقة ، يجب ألا يتجاوز فولتاج إمدادات الطاقة الذي يتم تطبيقه باستمرار على كلا طرفي الوارستور
قيمة "حد أقصى لجهد التشغيل المستمر" المذكورة في الشبكة. أي أن الحد الأقصى لجهد التشغيل المتردد للواريستور يجب
أكبر من VIN لجهد التشغيل المتردد لخط التيار الكهربائي (خط الإشارة) ، أي VDC≥VIN ؛ لاختيار الوارستور لمصدر الطاقة المتردد 220V ،يجب مراعاة نطاق تقلبات فولتاج تشغيل الشبكة بالكاملعند اختيار قيمة فولتاج الاريستور من الاريستور، والسماح هامش كافية. نطاق التقلبات العامة لشبكة الكهرباء المحلية هو 25٪.من الملائم اختيار باريستور بجهد باريستور من 470V ~ 620V. يمكن أن يقلل اختيار التوتر المتزايد من معدل الفشل ويمدد عمر الخدمة ، ولكن الجهد المتبقي سيزيد قليلاً.
2. اختيار تدفق المرور
وينبغي أن يكون تيار التفريغ الاسمي للفاريستور أكبر من تيار الزيادة المطلوبة لتحمله أو الحد الأقصى للتيار الزيادة الذي قد يحدث أثناء تشغيل المعدات.يجب حساب تيار التفريغ الاسمي على أساس قيمة أكثر من 10 صدمات في منحنى عمر التفريط المتزايد، وهو حوالي 30٪ من الحد الأقصى لتدفق الاصطدام (أي 0.3 IP).
3. اختيار فولتاج التشغيل
يجب أن يكون فولتاج التشغيل في الاريستور أقل من أقصى فولتاج يمكن للمكون المحمي أو المعدات أن تتحمل (أي فولتاج السلامة).
4اختيار مكثف Cp
بالنسبة لإشارات نقل عالية التردد ، يجب أن تكون سعة Cp أصغر ، والعكس صحيح.
5مطابقة المقاومة الداخلية (مقاومة المقاومة)
العلاقة بين المقاومة الداخلية R (R ≥ 2Ω) للمكون المحمي (الخط) والمقاومة الداخلية العابرة Rv من الوارستور: R ≥ 5 Rv.للمكونات المحمية ذات المقاومة الداخلية الصغيرة، لن يتأثر معدل نقل الإشارة إذا لم يتأثر معدل نقل الإشارة. أدناه ، حاول استخدام varistor السعة الكبيرة.
التطبيقات:
|
u حماية ترانزستور، ثنائي الأقطاب، IC، thyristor أو triac semiconductor u حماية من التهابات في الأجهزة الإلكترونية الاستهلاكية u حماية من التموجات في الإلكترونيات الصناعية u حماية الطفرات في الأجهزة المنزلية الإلكترونية وأجهزة الغاز والنفط u استيعاب موصلات الصمام الكهرومغناطيسي |
| درجة حرارة العمل | -40°C ~ +85°C |
| درجة حرارة التخزين | -40°C ~ +85°C |
| درجة حرارة سطح العمل | +115 درجة مئوية |
| مقاومة العزل | > 100MΩ |
| الطلاء (الراتنج الإيبوكسي) |
مقاوم للنار UL 94 V-0 |
| طلاء | الراتنج الايبوكسي |
| أسلاك الرصاص | سلك النحاس |
| الكهرباء | صلصال الفضة |
| القرص | أكسيد الزنك |
| البعد | رقم الجزء | الحقيبة | صندوق صغير | علبة |
| 25D | 25DXXXXX | 100 PCS | 1000 PCS | 2000 PCS |
