MOV 05D680K~05D680KJ سلسلة أكسيد المعدن Varistots زيادة في التيار Varistor 8V إلى 1800V
ورقة بيانات:05D Series_v23061.pdf
| رقم النوع | الجهد القصوى المسموح به | فاريستور الجهد |
أقصى التشغيل الجهد |
المقاومة الموجة التيار الحالي |
أقصى الطاقة (10/1000μs) |
مقيّم القوة |
Tالسعة الشاملة (المرجعية) | |||||||
| المعيار | موجة عالية | Vالتكييف(V) | Vالعاصمة(V) |
V0.1mA (V) |
أنا(ب)(أ) | Vج(V) |
(أ) المعيار |
(أ) موجة عالية |
(J) المعيار |
(ج) موجة عالية |
(و) | @ 1KHZ (إف) | ||
| 1 مرة | مرتين | 1 مرة | مرتين | |||||||||||
| 05D180K | 05D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 1 | 40 | 100 | 50 | 250 | 125 | 0.4 | 0.6 | 0.01 | 1400 |
| 05D220K | 05D220KJ | 14 | 18 | 22 ((19.5~26) | 1 | 48 | 100 | 50 | 250 | 125 | 0.5 | 0.7 | 0.01 | 1150 |
| 05D270K | 05D270KJ | 17 | 22 | 27 ((24 ~ 30) | 1 | 60 | 100 | 50 | 250 | 125 | 0.6 | 0.9 | 0.01 | 930 |
| 05D330K | 05D330KJ | 20 | 26 | 33 ((29.5~36.5) | 1 | 73 | 100 | 50 | 250 | 125 | 0.8 | 1.1 | 0.01 | 760 |
| 05D390K | 05D390KJ | 25 | 31 | 39 ((35~43) | 1 | 80 | 100 | 50 | 250 | 125 | 0.9 | 1.2 | 0.01 | 640 |
| 05D470K | 05D470KJ | 30 | 38 | 47 ((42~54) | 1 | 104 | 100 | 50 | 250 | 125 | 1.1 | 1.5 | 0.01 | 530 |
| 05D560K | 05D560KJ | 35 | 45 | 56 ((50 ~ 62) | 1 | 123 | 100 | 50 | 250 | 125 | 1.3 | 1.8 | 0.01 | 450 |
| 05D680K | 05D680KJ | 40 | 56 | 68 ((61~75) | 1 | 150 | 100 | 50 | 250 | 125 | 1.6 | 2.2 | 0.01 | 370 |
| 05D820K | 05D820KJ | 50 | 65 | 82 ((74~90) | 5 | 145 | 400 | 200 | 800 | 600 | 2.5 | 4.0 | 0.1 | 300 |
| 05D101K | 05D101KJ | 60 | 85 | 100 ((90~110) | 5 | 177 | 400 | 200 | 800 | 600 | 3.0 | 4.1 | 0.1 | 250 |
| 05D121K | 05D121KJ | 75 | 100 | 120 ((108~132) | 5 | 210 | 400 | 200 | 800 | 600 | 4.0 | 4.9 | 0.1 | 210 |
| 05D151K | 05D151KJ | 95 | 125 | 150 ((135~165) | 5 | 260 | 400 | 200 | 800 | 600 | 4.1 | 6.5 | 0.1 | 165 |
| 05D181K | 05D181KJ | 115 | 150 | 180 ((162~198) | 5 | 320 | 400 | 200 | 800 | 600 | 4.9 | 7.5 | 0.1 | 140 |
| 05D201K | 05D201KJ | 130 | 170 | 200 ((180~220) | 5 | 355 | 400 | 200 | 800 | 600 | 6.5 | 8.5 | 0.1 | 125 |
| 05D221K | 05D221KJ | 140 | 180 | 220 ((198~242) | 5 | 380 | 400 | 200 | 800 | 600 | 7.5 | 9.0 | 0.1 | 110 |
| 05D241K | 05D241KJ | 150 | 200 | 240 ((216~264) | 5 | 415 | 400 | 200 | 800 | 600 | 8.0 | 10.5 | 0.1 | 100 |
| 05D271K | 05D271KJ | 175 | 225 | 270 ((243~297) | 5 | 475 | 400 | 200 | 800 | 600 | 8.5 | 11.0 | 0.1 | 95 |
| 05D301K | 05D301KJ | 190 | 250 | 300 ((270~330) | 5 | 520 | 400 | 200 | 800 | 600 | 9.0 | 12.0 | 0.1 | 85 |
| 05D331K | 05D331KJ | 210 | 275 | 330 ((297~363) | 5 | 570 | 400 | 200 | 800 | 600 | 9.5 | 13.0 | 0.1 | 75 |
| 05D361K | 05D361KJ | 230 | 300 | 360 ((324~396) | 5 | 620 | 400 | 200 | 800 | 600 | 10.0 | 16.0 | 0.1 | 70 |
| 05D391K | 05D391KJ | 250 | 320 | 390 ((351 ~ 429) | 5 | 675 | 400 | 200 | 800 | 600 | 12.0 | 17.0 | 0.1 | 65 |
| 05D431K | 05D431KJ | 275 | 350 | 430 ((387~473) | 5 | 745 | 400 | 200 | 800 | 600 | 13.0 | 20.0 | 0.1 | 60 |
| 05D471K | 05D471KJ | 300 | 385 | 470 ((423~517) | 5 | 810 | 400 | 200 | 800 | 600 | 15.0 | 21.0 | 0.1 | 55 |
| 05D511K | 05D511KJ | 320 | 415 | 510 ((459~561) | 5 | 845 | 400 | 200 | 800 | 600 | 16.0 | 22.5 | 0.1 | 50 |
| 05D561K | 05D561KJ | 350 | 460 | 560 ((504~616) | 5 | 920 | 400 | 200 | 800 | 600 | 16.0 | 24.0 | 0.1 | 50 |
| 05D621K | 05D621KJ | 385 | 505 | 620 ((558~682) | 5 | 1025 | 400 | 200 | 800 | 600 | 21.0 | 25.0 | 0.1 | 40 |
| 05D681K | 05D681KJ | 420 | 560 | 680 ((612~748) | 5 | 1120 | 400 | 200 | 800 | 600 | 21.0 | 29.0 | 0.1 | 35 |
| 05D751K | 05D751KJ | 460 | 615 | 750 ((675~825) | 5 | 1240 | 400 | 200 | 800 | 600 | 22.4 | 32.0 | 0.1 | 30 |
ملاحظة:الجهد> 33 فولت، K هو ± 10%
الوصف:

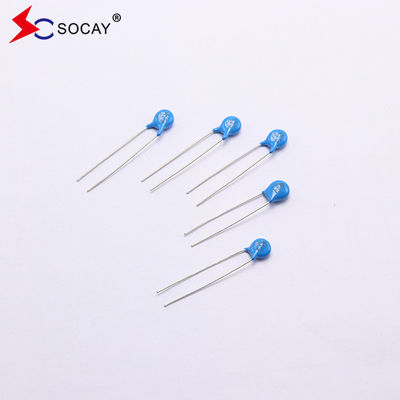

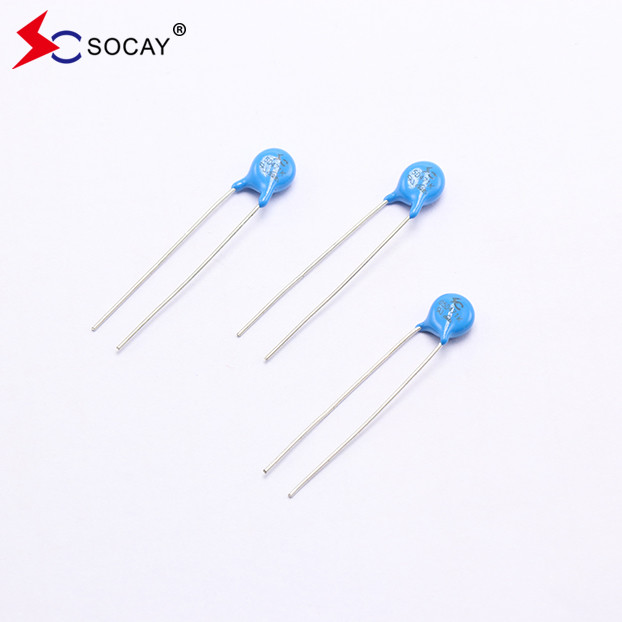

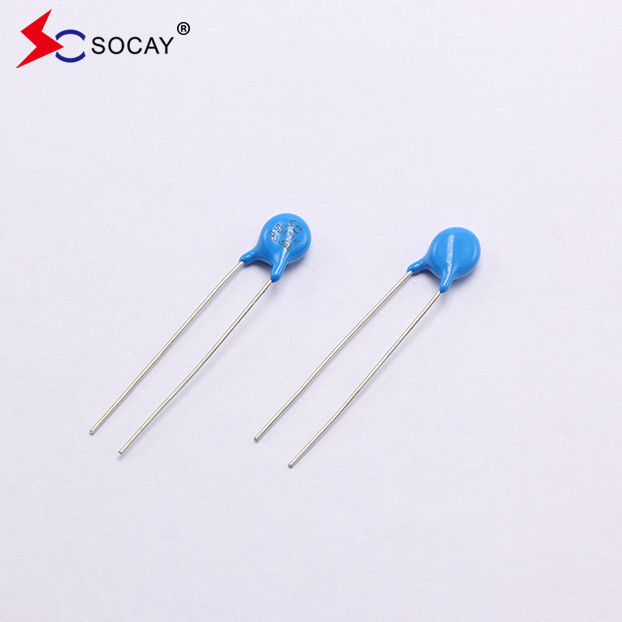

توفر سلسلة 05D الوارستورات المشعة ذات الرصاص حلًا مثاليًا لحماية الدوائر لتطبيقات الجهد المستمر المنخفض من خلال تقديم تصنيفات زيادة عالية من أي وقت مضى متاحة في مثل هذه الأقراص الصغيرة.
يمكن أن يصل الحد الأقصى لتصنيف التيار في الذروة إلى 0.8KA (نبض 8 / 20 μs) للحماية من ارتفاع ذروة التيار ، بما في ذلك تداخل ضربة البرق غير المباشرة ،نظام التبديل بين العوامل العابرة والعوامل العابرة السريعة غير الطبيعية من مصدر الطاقة.
الخصائص:
|
u نطاق تشغيل واسع (V1mA) من 18V إلى 750V u الاستجابة السريعة للجهد الزائد العابر u قدرة كبيرة على امتصاص الطاقة العابرة u نسبة التشبيك المنخفضة و لا يوجد تيار متواصل u تلبي مستوى MSL 1 لكل J-STD-020 |
التطبيقات:
|
u حماية ترانزستور، ثنائي الأقطاب، IC، thyristor أو triac semiconductor u حماية من التهابات في الأجهزة الإلكترونية الاستهلاكية u حماية من التموجات في الإلكترونيات الصناعية u حماية الطفرات في الأجهزة المنزلية الإلكترونية وأجهزة الغاز والنفط u استيعاب موصلات الصمام الكهرومغناطيسي |
| المواد | لا توجد مواد مشعة |
| التشغيل الحرارة | -40°C ~ +85°C |
| درجة حرارة التخزين | -55°C ~ +125°C |
| الجسم | ملفوفة بالنيكل |
| الرؤوس | ملفوفة بالصين |
| أجهزة بدون رصاص | ملفوفة بالنيكل |
