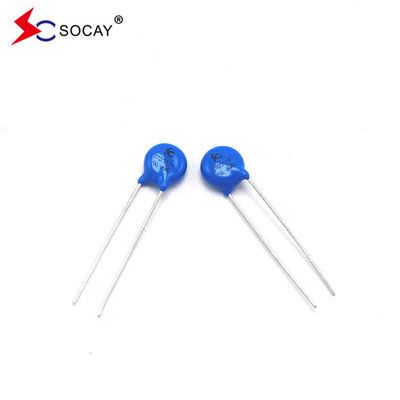

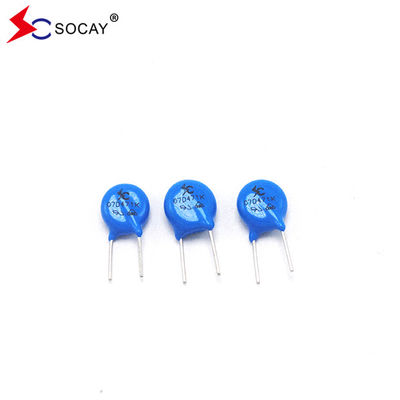

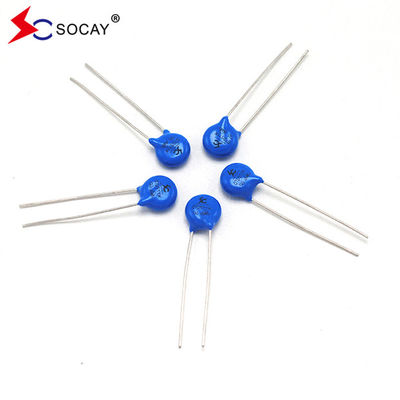

سوكاي مصنع MOV فاريستور 7d 10d 14d 20d 301k 331k 361k 511 621 751 911 102K
ورقة بيانات:سلسلة 07D_v2306.1.pdf
| رقم النوع | الجهد القصوى المسموح به | فاريستور الجهد |
أقصى التشغيل الجهد |
المقاومة الموجة التيار الحالي |
أقصى الطاقة (10/1000μs) |
مقيّم القوة |
Tالسعة الشاملة (المرجعية) | |||||||
| المعيار | موجة عالية | Vالتكييف(V) | Vالعاصمة(V) |
V1mA (V) |
أنا(ب)(أ) | Vج(V) |
(أ) المعيار |
(أ) موجة عالية |
(J) المعيار |
(ج) موجة عالية |
(و) | @ 1KHZ (إف) | ||
| 1 مرة | مرتين | 1 مرة | مرتين | |||||||||||
| 07D180K | 07D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 2.5 | 36 | 250 | 125 | 500 | 250 | 0.9 | 2.0 | 0.02 | 2800 |
| 07D220K | 07D220KJ | 14 | 18 | 22 ((19.5~26) | 2.5 | 43 | 250 | 125 | 500 | 250 | 1.1 | 2.4 | 0.02 | 2300 |
| 07D270K | 07D270KJ | 17 | 22 | 27 ((24 ~ 30) | 2.5 | 53 | 250 | 125 | 500 | 250 | 1.4 | 3.0 | 0.02 | 1800 |
| 07D330K | 07D330KJ | 20 | 26 | 33 ((29.5~36.5) | 2.5 | 66 | 250 | 125 | 500 | 250 | 1.7 | 3.5 | 0.02 | 1500 |
| 07D390K | 07D390KJ | 25 | 31 | 39 ((35~43) | 2.5 | 77 | 250 | 125 | 500 | 250 | 2.1 | 4.0 | 0.02 | 1300 |
| 07D470K | 07D470KJ | 30 | 38 | 47 ((42~54) | 2.5 | 93 | 250 | 125 | 500 | 250 | 2.5 | 5.0 | 0.02 | 1100 |
| 07D560K | 07D560KJ | 35 | 45 | 56 ((50 ~ 62) | 2.5 | 110 | 250 | 125 | 500 | 250 | 3.1 | 6.0 | 0.02 | 900 |
| 07D680K | 07D680KJ | 40 | 56 | 68 ((61~75) | 2.5 | 135 | 250 | 125 | 500 | 250 | 3.6 | 7.0 | 0.02 | 740 |
| 07D820K | 07D820KJ | 50 | 65 | 82 ((74~90) | 10 | 135 | 1200 | 600 | 1750 | 1250 | 5.5 | 10.0 | 0.25 | 600 |
| 07D101K | 07D101KJ | 60 | 85 | 100 ((90~110) | 10 | 165 | 1200 | 600 | 1750 | 1250 | 6.5 | 12.0 | 0.25 | 500 |
| 07D121K | 07D121KJ | 75 | 100 | 120 ((108~132) | 10 | 200 | 1200 | 600 | 1750 | 1250 | 7.8 | 13.0 | 0.25 | 420 |
| 07D151K | 07D151KJ | 95 | 125 | 150 ((135~165) | 10 | 250 | 1200 | 600 | 1750 | 1250 | 9.7 | 13.0 | 0.25 | 330 |
| 07D181K | 07D181KJ | 115 | 150 | 180 ((162~198) | 10 | 300 | 1200 | 600 | 1750 | 1250 | 11.7 | 16.0 | 0.25 | 280 |
| 07D201K | 07D201KJ | 130 | 170 | 200 ((180~220) | 10 | 340 | 1200 | 600 | 1750 | 1250 | 13.0 | 17.0 | 0.25 | 250 |
| 07D221K | 07D221KJ | 140 | 180 | 220 ((198~242) | 10 | 360 | 1200 | 600 | 1750 | 1250 | 14.0 | 19.0 | 0.25 | 230 |
| 07D241K | 07D241KJ | 150 | 200 | 240 ((216~264) | 10 | 395 | 1200 | 600 | 1750 | 1250 | 15.0 | 21.0 | 0.25 | 210 |
| 07D271K | 07D271KJ | 175 | 225 | 270 ((243~297) | 10 | 455 | 1200 | 600 | 1750 | 1250 | 18.0 | 24.0 | 0.25 | 185 |
| 07D301K | 07D301KJ | 190 | 250 | 300 ((270~330) | 10 | 500 | 1200 | 600 | 1750 | 1250 | 20.0 | 26.0 | 0.25 | 165 |
| 07D331K | 07D331KJ | 210 | 275 | 330 ((297~363) | 10 | 550 | 1200 | 600 | 1750 | 1250 | 23.0 | 28.0 | 0.25 | 150 |
| 07D361K | 07D361KJ | 230 | 300 | 360 ((324~396) | 10 | 595 | 1200 | 600 | 1750 | 1250 | 25.0 | 32.0 | 0.25 | 140 |
| 07D391K | 07D391KJ | 250 | 320 | 390 ((351 ~ 429) | 10 | 650 | 1200 | 600 | 1750 | 1250 | 25.0 | 35.0 | 0.25 | 130 |
| 07D431K | 07D431KJ | 275 | 350 | 430 ((387~473 | 10 | 710 | 1200 | 600 | 1750 | 1250 | 28.0 | 40.0 | 0.25 | 115 |
| 07D471K | 07D471KJ | 300 | 385 | 470 ((423~517) | 10 | 775 | 1200 | 600 | 1750 | 1250 | 30.0 | 42.0 | 0.25 | 105 |
| 07D511K | 07D511KJ | 320 | 415 | 510 ((459~561) | 10 | 845 | 1200 | 600 | 1750 | 1250 | 30.0 | 45.0 | 0.25 | 100 |
| 07D561K | 07D561KJ | 350 | 460 | 560 ((504~616) | 10 | 925 | 1200 | 600 | 1750 | 1250 | 30.0 | 49.0 | 0.25 | 90 |
| 07D621K | 07D621KJ | 385 | 505 | 620 ((558~682) | 10 | 1025 | 1200 | 600 | 1750 | 1250 | 33.0 | 55.0 | 0.25 | 80 |
| 07D681K | 07D681KJ | 420 | 560 | 680 ((612~748) | 10 | 1120 | 1200 | 600 | 1750 | 1250 | 33.0 | 60.0 | 0.25 | 75 |
| 07D751K | 07D751KJ | 460 | 615 | 750 ((675~825) | 10 | 1240 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D781K | 07D781KJ | 485 | 640 | 780 ((702~858) | 10 | 1290 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D821K | 07D821KJ | 510 | 670 | 820 ((738 ~ 902) | 10 | 1355 | 1200 | 600 | 1750 | 1250 | 67.2 | 70.0 | 0.25 | 60 |
ملاحظة:الجهد> 33 فولت، K هو ± 10%
حول MOV Varistor
مادة المقاومة في الوارستور هي أشباه الموصلات ، لذلك فهي نوع واحد من المقاومة. في الوقت الحالي ، يتم استخدام معظم الوارستورات أكسيد الزنك.تتكون موادها الخام الرئيسية من العناصر ثنائية القيمة والعنصر السادسولذلك، من منظور المواد الخام، أكسيد الزنك الوارستور هو مركب أشباه الموصلات المواد أكسيد أشباه الموصلات.
العلاقة بين تأثير الحماية من البرق من موف واريستور متعددة الطبقات والجهد العامل
وظيفة الوارستور في الدائرة هي لحماية المرور ومقاومة الصدمات الكهربائية.
يمكن عادةً دمج وظيفة حماية الإرسال من الوارستور في الدائرة مع فيوز التيار للحماية من الصدمة الكهربائية أو الإرسالات الأخرى. عند اختيار نوع،ما هي العلاقة بين تأثير حماية البرق من الوارستور والجهد?
إن الجهد والجهد الحالي للفاريستور لا يتبعان القانون الأقليدي ولكنهما يظهران اعتمادًا غير خطي. عندما يكون الجهد المطبق على كلا الجانبين أقل من الجهد الاسمي،المقاومة في الـ (فاريستور) قريبة من اللانهاية، و لا يوجد تقريبا أي تيار يمر من خلاله.
عندما يكون الجهد المطبق على كلا الجانبين أعلى قليلاً من قيمة الجهد الاسمي، فإن الوارستور سيتحطم بسرعة ويقود،وتغيير من حالة مقاومة عالية إلى حالة مقاومة منخفضةعندما يكون الجهد المطبق على كلا الجانبين أقل من قيمة الجهد الاسمية ، يعود الاريستور إلى حالة المقاومة العالية.عندما يتجاوز الجهد المطبق على كلا الجانبين قيمة الجهد المحددة، سوف يتحطم ويتم تدميره، ولن يكون قادرا على التعافي من تلقاء نفسه.
وبالتالي، فإن العلاقة بين فولتاج الاريستور و تأثير الحماية من البرق ليست أن كلما ارتفع الجهد، كلما كان تأثير الحماية من البرق أفضل.كلما زاد الجهد من الوارستورالجودة هي شريان الحياة للمؤسسة وواحدة من الأسلحة السحرية التي تضع قدرتها التنافسية.المكثف هو واحد من المكونات الأساسية في المعدات الإلكترونية المرتبطة ارتباطا وثيقا.
الوصف:
توفر سلسلة 07D من الواريستورات المشعة ذات الرصاص حلًا مثاليًا لحماية الدوائر لتطبيقات الجهد المستمر المنخفض من خلال تقديم تصنيفات زيادة عالية من أي وقت مضى متاحة في مثل هذه الأقراص الصغيرة.
يصل الحد الأقصى لتصنيف التيار عند الذروة إلى 1.75KA (نبض 8 / 20 μs) للحماية من الذروات العالية ، بما في ذلك التدخلات غير المباشرة للصاعق ،نظام التبديل بين العوامل العابرة والعوامل العابرة السريعة غير الطبيعية من مصدر الطاقة.
| المواد | لا توجد مواد مشعة |
| التشغيل الحرارة | -40°C ~ +85°C |
| درجة حرارة التخزين | -55°C ~ +125°C |
| الجسم | ملفوفة بالنيكل |
| الرؤوس | ملفوفة بالصين |
| أجهزة بدون رصاص | ملفوفة بالنيكل |
إذا كنت بحاجة إلى ورقة بيانات كاملة أو مزيد من التفاصيل، يرجى الاتصال بنا بحرية.
SOCAY المنتجات الرئيسية تشمل أنواع مختلفة من GDTs،Temperature NTc،Mosfets ، IC. diodes،capacitors، resistors and inductors etc components. يوجد حاليا أربعة قواعد إنتاج في الصين،التي تقع في جيانغشيمن حيث أبحاث المنتجات وتطويرها، حصلنا على سلسلة من براءات الاختراع الخاصة بالمنتجات بموجب الابتكار التكنولوجي المستمر لشركة SOCAY.بناء على قدرات بحث وتطوير مستقلةيمكن لـ (سوكاي) تلبية احتياجات المنتجات المختلفة المخصصة
