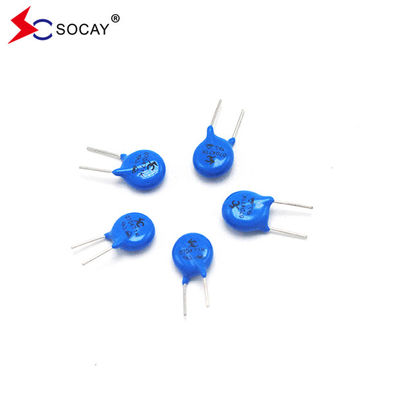

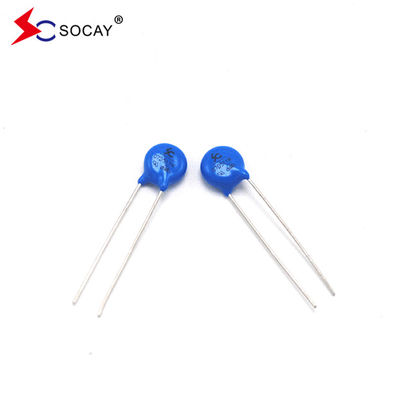

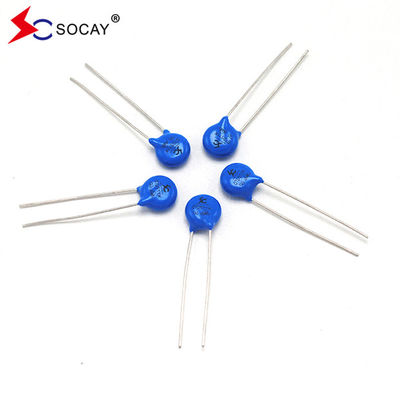

زوف فاريستور عالي الطاقة 07d 271k 270V Ф7mm حزمة نوع 220 ((198 ~ 242) V
ورقة بيانات:سلسلة 07D_v2306.1.pdf
| رقم النوع | الجهد القصوى المسموح به | فاريستور الجهد |
أقصى التشغيل الجهد |
المقاومة الموجة التيار الحالي |
أقصى الطاقة (10/1000μs) |
مقيّم القوة |
Tالسعة الشاملة (المرجعية) | |||||||
| المعيار | موجة عالية | Vالتكييف(V) | Vالعاصمة(V) |
V1mA (V) |
أنا(ب)(أ) | Vج(V) |
(أ) المعيار |
(أ) موجة عالية |
(J) المعيار |
(ج) موجة عالية |
(و) | @ 1KHZ (إف) | ||
| 1 مرة | مرتين | 1 مرة | مرتين | |||||||||||
| 07D180K | 07D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 2.5 | 36 | 250 | 125 | 500 | 250 | 0.9 | 2.0 | 0.02 | 2800 |
| 07D220K | 07D220KJ | 14 | 18 | 22 ((19.5~26) | 2.5 | 43 | 250 | 125 | 500 | 250 | 1.1 | 2.4 | 0.02 | 2300 |
| 07D270K | 07D270KJ | 17 | 22 | 27 ((24 ~ 30) | 2.5 | 53 | 250 | 125 | 500 | 250 | 1.4 | 3.0 | 0.02 | 1800 |
| 07D330K | 07D330KJ | 20 | 26 | 33 ((29.5~36.5) | 2.5 | 66 | 250 | 125 | 500 | 250 | 1.7 | 3.5 | 0.02 | 1500 |
| 07D390K | 07D390KJ | 25 | 31 | 39 ((35~43) | 2.5 | 77 | 250 | 125 | 500 | 250 | 2.1 | 4.0 | 0.02 | 1300 |
| 07D470K | 07D470KJ | 30 | 38 | 47 ((42~54) | 2.5 | 93 | 250 | 125 | 500 | 250 | 2.5 | 5.0 | 0.02 | 1100 |
| 07D560K | 07D560KJ | 35 | 45 | 56 ((50 ~ 62) | 2.5 | 110 | 250 | 125 | 500 | 250 | 3.1 | 6.0 | 0.02 | 900 |
| 07D680K | 07D680KJ | 40 | 56 | 68 ((61~75) | 2.5 | 135 | 250 | 125 | 500 | 250 | 3.6 | 7.0 | 0.02 | 740 |
| 07D820K | 07D820KJ | 50 | 65 | 82 ((74~90) | 10 | 135 | 1200 | 600 | 1750 | 1250 | 5.5 | 10.0 | 0.25 | 600 |
| 07D101K | 07D101KJ | 60 | 85 | 100 ((90~110) | 10 | 165 | 1200 | 600 | 1750 | 1250 | 6.5 | 12.0 | 0.25 | 500 |
| 07D121K | 07D121KJ | 75 | 100 | 120 ((108~132) | 10 | 200 | 1200 | 600 | 1750 | 1250 | 7.8 | 13.0 | 0.25 | 420 |
| 07D151K | 07D151KJ | 95 | 125 | 150 ((135~165) | 10 | 250 | 1200 | 600 | 1750 | 1250 | 9.7 | 13.0 | 0.25 | 330 |
| 07D181K | 07D181KJ | 115 | 150 | 180 ((162~198) | 10 | 300 | 1200 | 600 | 1750 | 1250 | 11.7 | 16.0 | 0.25 | 280 |
| 07D201K | 07D201KJ | 130 | 170 | 200 ((180~220) | 10 | 340 | 1200 | 600 | 1750 | 1250 | 13.0 | 17.0 | 0.25 | 250 |
| 07D221K | 07D221KJ | 140 | 180 | 220 ((198~242) | 10 | 360 | 1200 | 600 | 1750 | 1250 | 14.0 | 19.0 | 0.25 | 230 |
| 07D241K | 07D241KJ | 150 | 200 | 240 ((216~264) | 10 | 395 | 1200 | 600 | 1750 | 1250 | 15.0 | 21.0 | 0.25 | 210 |
| 07D271K | 07D271KJ | 175 | 225 | 270 ((243~297) | 10 | 455 | 1200 | 600 | 1750 | 1250 | 18.0 | 24.0 | 0.25 | 185 |
| 07D301K | 07D301KJ | 190 | 250 | 300 ((270~330) | 10 | 500 | 1200 | 600 | 1750 | 1250 | 20.0 | 26.0 | 0.25 | 165 |
| 07D331K | 07D331KJ | 210 | 275 | 330 ((297~363) | 10 | 550 | 1200 | 600 | 1750 | 1250 | 23.0 | 28.0 | 0.25 | 150 |
| 07D361K | 07D361KJ | 230 | 300 | 360 ((324~396) | 10 | 595 | 1200 | 600 | 1750 | 1250 | 25.0 | 32.0 | 0.25 | 140 |
| 07D391K | 07D391KJ | 250 | 320 | 390 ((351 ~ 429) | 10 | 650 | 1200 | 600 | 1750 | 1250 | 25.0 | 35.0 | 0.25 | 130 |
| 07D431K | 07D431KJ | 275 | 350 | 430 ((387~473 | 10 | 710 | 1200 | 600 | 1750 | 1250 | 28.0 | 40.0 | 0.25 | 115 |
| 07D471K | 07D471KJ | 300 | 385 | 470 ((423~517) | 10 | 775 | 1200 | 600 | 1750 | 1250 | 30.0 | 42.0 | 0.25 | 105 |
| 07D511K | 07D511KJ | 320 | 415 | 510 ((459~561) | 10 | 845 | 1200 | 600 | 1750 | 1250 | 30.0 | 45.0 | 0.25 | 100 |
| 07D561K | 07D561KJ | 350 | 460 | 560 ((504~616) | 10 | 925 | 1200 | 600 | 1750 | 1250 | 30.0 | 49.0 | 0.25 | 90 |
| 07D621K | 07D621KJ | 385 | 505 | 620 ((558~682) | 10 | 1025 | 1200 | 600 | 1750 | 1250 | 33.0 | 55.0 | 0.25 | 80 |
| 07D681K | 07D681KJ | 420 | 560 | 680 ((612~748) | 10 | 1120 | 1200 | 600 | 1750 | 1250 | 33.0 | 60.0 | 0.25 | 75 |
| 07D751K | 07D751KJ | 460 | 615 | 750 ((675~825) | 10 | 1240 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D781K | 07D781KJ | 485 | 640 | 780 ((702~858) | 10 | 1290 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D821K | 07D821KJ | 510 | 670 | 820 ((738 ~ 902) | 10 | 1355 | 1200 | 600 | 1750 | 1250 | 67.2 | 70.0 | 0.25 | 60 |
ملاحظة:الجهد> 33 فولت، K هو ± 10%
الوصف:
توفر سلسلة 07D من الواريستورات المشعة ذات الرصاص حلًا مثاليًا لحماية الدوائر لتطبيقات الجهد المستمر المنخفض من خلال تقديم تصنيفات زيادة عالية من أي وقت مضى متاحة في مثل هذه الأقراص الصغيرة.
يصل الحد الأقصى لتصنيف التيار عند الذروة إلى 1.75KA (نبض 8 / 20 μs) للحماية من الذروات العالية ، بما في ذلك التدخلات غير المباشرة للصاعق ،نظام التبديل بين العوامل العابرة والعوامل العابرة السريعة غير الطبيعية من مصدر الطاقة.
ما هي وظيفة الاريستور؟
وقت الاستجابة من الباريستور هو مستوى ns، وهو أسرع من أنبوب تفريغ الهواء وأبطأ قليلا من أنبوب TVS.سرعة استجابتها يمكن أن تلبي متطلبات حماية الدوائر الإلكترونية من الإفراط في الجهدسعة التقاطع لـ varistor عادة ما تكون من مئات إلى آلاف Pf. في العديد من الحالات ،غير مناسب للاستخدام المباشر في حماية خطوط الإشارة عالية الترددعندما تستخدم في حماية دوائر التيار المتردد ، فإن سعة التقاطع الكبيرة سوف تزيد من التسرب. يجب مراعاة التيار الكامل عند تصميم دوائر الحماية.سعة تدفق الاريستور أكبر، ولكن أصغر من أنبوب تفريغ الغاز.
أكبر ميزة للفاريستور هي أنه عندما يكون الجهد المطبق عليه أقل من عتبة "UN" ، فإن التيار الذي يتدفق من خلاله صغير للغاية ، مما يعادل صمام مغلق.عندما يتجاوز الجهد الأمنيالمقاومة القيمة تصبح أصغر مما يتسبب في ارتفاع التيار الذي يتدفق من خلاله دون تغيير كبير في التأثير على الدوائر الأخرىمما يقلل من تأثير الجهد الزائد على الدوائر الحساسة اللاحقةباستخدام هذه الوظيفة ، يمكن قمع الإفراط في الجهد غير الطبيعي الذي يحدث في كثير من الأحيان في الدائرة ويمكن حماية الدائرة من تلف الإفراط في الجهد.
تستخدم الوارستورات بشكل رئيسي للحماية من الإفراط في الجهد،ولكن خصائصه الفولت-امبير مماثلة لتلك الموجودة في المنظمات الجهد شبه الموصل أيضا تسمح لها أن يكون لها مجموعة متنوعة من وظائف مكونات الدائرة، مثل:
(1) يمكن أن يصل الجهد المستقر لمكونات تثبيت الجهد العالي والتيار المنخفض للجهد المتردد إلى عدة آلاف فولت ، وهو ما هو خارج نطاق أنابيب تنظيم الجهد السيليكونية.
(2) مكون كشف تقلبات الجهد.
(3) مكون التحول في بطارية التيار المباشر.
(4) مكونات موازنة الجهد.
(5) مكون البداية للفلوريسانس
الخصائص:
|
u نطاق تشغيل واسع (V1mA) من 18V إلى 820V u الاستجابة السريعة للجهد الزائد العابر u قدرة كبيرة على امتصاص الطاقة العابرة u نسبة التشبيك المنخفضة و لا يوجد تيار متواصل u تلبي مستوى MSL 1 لكل J-STD-020 |
التصنيفات الشائعة للفاريستور
1. مختلف أحجام القطر: 5 ملم ، 7 ملم ، 10 ملم ، 14 ملم ، 20 ملم ، 25 ملم ، 32 ملم ، 34 ملم ، 40 ملم ، 53 ملم. وفقًا للحجم ، فإن الاسم التقليدي لـ SOCAY ′s هو 5 ملم - 5D ؛ 10 ملم - 10D ، وهلم جرا...
2نطاق واسع من نطاق الجهد المتغير للمقاومة: 18V-1800V
3قدرات مقاومة التوترات المتعددة: القياسية، التوترات العالية، التوترات العالية للغاية
4القدرات الكبيرة لمعالجة التيار وامتصاص الطاقة
5معدل تدفق وحدة واحدة يمكن أن يصل إلى 70KA أو أكثر.
6وقت استجابة سريع
7. تيار تسرب منخفض
8أشكال مختلفة من الرصاص: مستقيمة، منحنية وغيرها من أنواع الرصاص الخاصة
9أشكال التعبئة المختلفة: التعبئة السائبة، التعبئة المتدلية، التعبئة المتدلية
التصنيفات الشائعة للفاريستور
1. مختلف أحجام القطر: 5mm، 7mm، 10mm، 14mm، 20mm، 25mm، 32mm، 34mm، 40mm، 53mm. وفقًا للقياس، فإن الاسم التقليدي لـ Semiware هو 5mm-5D؛ 10mm-10D، وهلم جرا.
2نطاق واسع من نطاق الجهد المتغير للمقاومة: 18V-1800V
3قدرات مقاومة التوترات المتعددة: القياسية، التوترات العالية، التوترات العالية للغاية
4القدرات الكبيرة لمعالجة التيار وامتصاص الطاقة
5معدل تدفق وحدة واحدة يمكن أن يصل إلى 70KA أو أكثر.
6وقت استجابة سريع
7. تيار تسرب منخفض
8أشكال مختلفة من الرصاص: مستقيمة، منحنية وغيرها من أنواع الرصاص الخاصة
9أشكال التعبئة المختلفة: التعبئة السائبة، التعبئة المتدلية، التعبئة المتدلية
| المواد | لا توجد مواد مشعة |
| التشغيل الحرارة | -40°C ~ +85°C |
| درجة حرارة التخزين | -55°C ~ +125°C |
| الجسم | ملفوفة بالنيكل |
| الرؤوس | ملفوفة بالصين |
| أجهزة بدون رصاص | ملفوفة بالنيكل |
