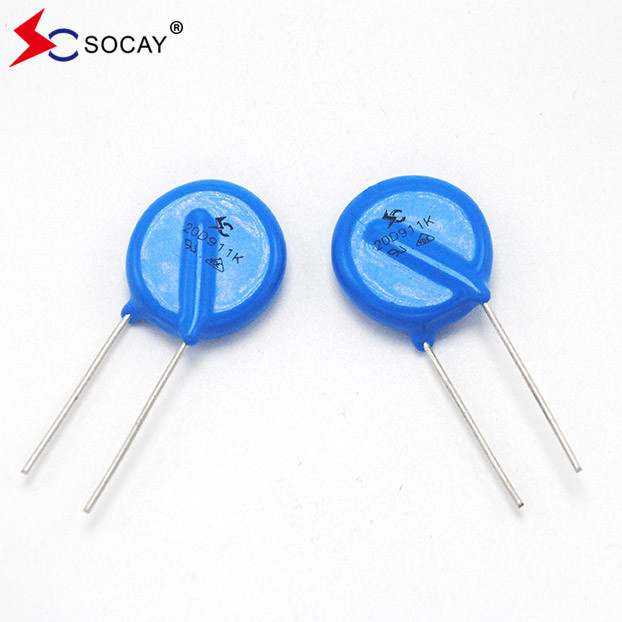

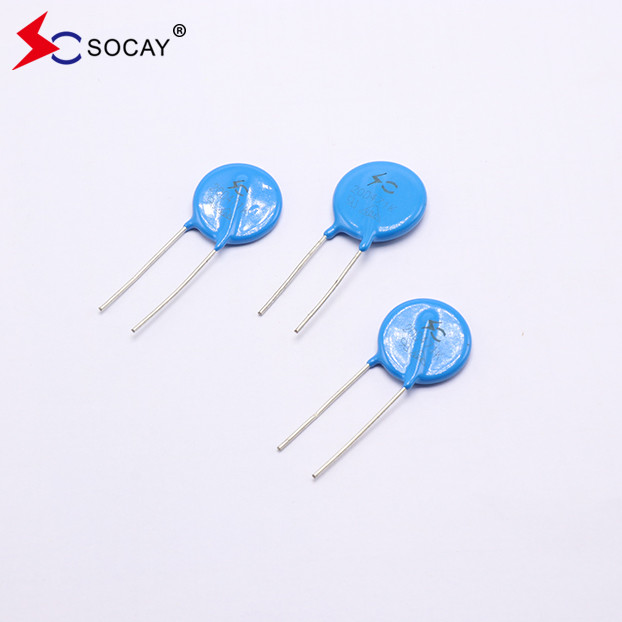

ZOV Varistor الإلكترونيات 20D681K 20D681 20mm 680V MOV Varistor نطاق من 18V إلى 1800V
ورقة بيانات:سلسلة 20D_v2306.1.pdf
| رقم النوع | الجهد القصوى المسموح به | فاريستور الجهد |
أقصى التشغيل الجهد |
المقاومة الموجة التيار الحالي |
أقصى الطاقة (10/1000μs) |
مقيّم القوة |
Tالسعة الشاملة (المرجعية) | |||||||
| المعيار | موجة عالية | Vالتكييف(V) | Vالعاصمة(V) |
V1mA (V) |
أنا(ب)(أ) | Vج(V) |
(أ) المعيار |
(أ) موجة عالية |
(J) المعيار |
(ج) موجة عالية |
(و) | @ 1KHZ (إف) | ||
| 1 مرة | مرتين | 1 مرة | مرتين | |||||||||||
| 20D180K | 20D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 20 | 36 | 2000 | 1000 | 3000 | 1000 | 11 | 13 | 0.2 | 28500 |
| 20D220K | 20D220KJ | 14 | 18 | 22 ((19.5~26) | 20 | 43 | 2000 | 1000 | 3000 | 1000 | 14 | 16 | 0.2 | 18500 |
| 20D270K | 20D270KJ | 17 | 22 | 27 ((24 ~ 30) | 20 | 53 | 2000 | 1000 | 3000 | 1000 | 16 | 19 | 0.2 | 13000 |
| 20D330K | 20D330KJ | 20 | 26 | 33 ((29.5~36.5) | 20 | 66 | 2000 | 1000 | 3000 | 1000 | 23 | 24 | 0.2 | 11500 |
| 20D390K | 20D390KJ | 25 | 31 | 39 ((35~43) | 20 | 77 | 2000 | 1000 | 3000 | 1000 | 26 | 28 | 0.2 | 8500 |
| 20D470K | 20D470KJ | 30 | 38 | 47 ((42~54) | 20 | 93 | 2000 | 1000 | 3000 | 1000 | 30 | 34 | 0.2 | 7400 |
| 20D560K | 20D560KJ | 35 | 45 | 56 ((50 ~ 62) | 20 | 100 | 2000 | 1000 | 3000 | 1000 | 41 | 41 | 0.2 | 6500 |
| 20D680K | 20D680KJ | 40 | 56 | 68 ((61~75) | 20 | 135 | 2000 | 1000 | 3000 | 1000 | 46 | 49 | 0.2 | 5800 |
| 20D820K | 20D820KJ | 50 | 65 | 82 ((74~90) | 100 | 135 | 6500 | 4000 | 10000 | 7000 | 38 | 56 | 1.0 | 4900 |
| 20D101K | 20D101KJ | 60 | 85 | 100 ((90~110) | 100 | 165 | 6500 | 4000 | 10000 | 7000 | 45 | 70 | 1.0 | 4000 |
| 20D121K | 20D121KJ | 75 | 100 | 120 ((108~132) | 100 | 200 | 6500 | 4000 | 10000 | 7000 | 55 | 85 | 1.0 | 3300 |
| 20D151K | 20D151KJ | 95 | 125 | 150 ((135~165) | 100 | 250 | 6500 | 4000 | 10000 | 7000 | 70 | 106 | 1.0 | 2700 |
| 20D181K | 20D181KJ | 115 | 150 | 180 ((162~198) | 100 | 300 | 6500 | 4000 | 10000 | 7000 | 85 | 130 | 1.0 | 2200 |
| 20D201K | 20D201KJ | 130 | 170 | 200 ((180~220) | 100 | 340 | 6500 | 4000 | 10000 | 7000 | 95 | 140 | 1.0 | 2000 |
| 20D221K | 20D221KJ | 140 | 180 | 220 ((198~242) | 100 | 360 | 6500 | 4000 | 10000 | 7000 | 100 | 155 | 1.0 | 1800 |
| 20D241K | 20D241KJ | 150 | 200 | 240 ((216~264) | 100 | 395 | 6500 | 4000 | 10000 | 7000 | 108 | 168 | 1.0 | 1650 |
| 20D271K | 20D271KJ | 175 | 225 | 270 ((243~297) | 100 | 455 | 6500 | 4000 | 10000 | 7000 | 127 | 190 | 1.0 | 1500 |
| 20D301K | 20D301KJ | 190 | 250 | 300 ((270~330) | 100 | 500 | 6500 | 4000 | 10000 | 7000 | 136 | 210 | 1.0 | 1300 |
| 20D331K | 20D331KJ | 210 | 275 | 330 ((297~363) | 100 | 550 | 6500 | 4000 | 10000 | 7000 | 150 | 228 | 1.0 | 1200 |
| 20D361K | 20D361KJ | 230 | 300 | 360 ((324~396) | 100 | 595 | 6500 | 4000 | 10000 | 7000 | 163 | 255 | 1.0 | 1100 |
| 20D391K | 20D391KJ | 250 | 320 | 390 ((351 ~ 429) | 100 | 650 | 6500 | 4000 | 10000 | 7000 | 180 | 275 | 1.0 | 1000 |
| 20D431K | 20D431KJ | 275 | 350 | 430 ((387~473 | 100 | 710 | 6500 | 4000 | 10000 | 7000 | 190 | 305 | 1.0 | 930 |
| 20D471K | 20D471KJ | 300 | 385 | 470 ((423~517) | 100 | 775 | 6500 | 4000 | 10000 | 7000 | 220 | 350 | 1.0 | 850 |
| 20D511K | 20D511KJ | 320 | 415 | 510 ((459~561) | 100 | 845 | 6500 | 4000 | 10000 | 7000 | 220 | 360 | 1.0 | 780 |
| 20D561K | 20D561KJ | 350 | 460 | 560 ((504~616) | 100 | 925 | 6500 | 4000 | 10000 | 7000 | 220 | 380 | 1.0 | 710 |
| 20D621K | 20D621KJ | 385 | 505 | 620 ((558~682) | 100 | 1025 | 6500 | 4000 | 10000 | 7000 | 220 | 390 | 1.0 | 650 |
| 20D681K | 20D681KJ | 420 | 560 | 680 ((612~748) | 100 | 1120 | 6500 | 4000 | 10000 | 7000 | 230 | 400 | 1.0 | 600 |
| 20D751K | 20D751KJ | 460 | 615 | 750 ((675~825) | 100 | 1240 | 6500 | 4000 | 10000 | 7000 | 255 | 420 | 1.0 | 530 |
| 20D781K | 20D781KJ | 485 | 640 | 780 ((702~858) | 100 | 1290 | 6500 | 4000 | 10000 | 7000 | 265 | 440 | 1.0 | 510 |
| 20D821K | 20D821KJ | 510 | 670 | 820 ((738 ~ 902) | 100 | 1355 | 6500 | 4000 | 10000 | 7000 | 282 | 460 | 1.0 | 500 |
| 20D911K | 20D911KJ | 550 | 745 | 910 ((819~1001) | 100 | 1500 | 6500 | 4000 | 10000 | 7000 | 310 | 510 | 1.0 | 440 |
| 20D102K | 20D102KJ | 625 | 825 | 1000 ((900~1100) | 100 | 1650 | 6500 | 4000 | 10000 | 7000 | 342 | 565 | 1.0 | 400 |
| 20D112K | 20D112KJ | 680 | 895 | 1100 ((990~1210) | 100 | 1814 | 6500 | 4000 | 10000 | 7000 | 383 | 620 | 1.0 | 460 |
| 20D122K | 20D122KJ | 750 | 990 | 1200 ((1080 ~ 1320) | 100 | 1980 | 6500 | 4000 | 10000 | 7000 | 408 | 660 | 1.0 | 320 |
| 20D152K | 20D152KJ | 900 | 1200 | 1500 ((1350~1650) | 100 | 2475 | 6500 | 4000 | 10000 | 7000 | 420 | 660 | 1.0 | 260 |
| 20D162K | 20D162KJ | 1000 | 1280 | 1600 ((1440~1760) | 100 | 2640 | 6500 | 4000 | 10000 | 7000 | 606 | 660 | 1.0 | 320 |
| 20D182K | 20D182KJ | 1000 | 1465 | 1800 ((1620~1980) | 100 | 2970 | 6500 | 4000 | 10000 | 7000 | 625 | 660 | 1.0 | 320 |
الوصف:
توفر سلسلة 20D الوارستورات الرصاصية الشعاعية حلًا مثاليًا لحماية الدوائر لتطبيقات الجهد المستمر المنخفض من خلال تقديم تصنيفات زيادة عالية من أي وقت مضى متاحة في مثل هذه الأقراص الصغيرة.
يمكن أن يصل الحد الأقصى لتصنيف التيار في الذروة إلى 10KA (نبض 8 / 20 μs) للحماية من الذروات العالية ، بما في ذلك التداخل غير المباشر بين الصواعق ،نظام التبديل بين العوامل العابرة والعوامل العابرة السريعة غير الطبيعية من مصدر الطاقة.
الخصائص:
|
u نطاق تشغيل الجهد العريض (V1mA) من 18V إلى 1800V u الاستجابة السريعة للجهد الزائد العابر u قدرة كبيرة على امتصاص الطاقة العابرة u نسبة التشبيك المنخفضة و لا يوجد تيار متواصل u تلبي مستوى MSL 1 لكل J-STD-020 |
التطبيقات:
|
u حماية ترانزستور، ثنائي الأقطاب، IC، thyristor أو triac semiconductor u حماية من التهابات في الأجهزة الإلكترونية الاستهلاكية u حماية من التموجات في الإلكترونيات الصناعية u حماية الطفرات في الأجهزة المنزلية الإلكترونية وأجهزة الغاز والنفط u استيعاب موصلات الصمام الكهرومغناطيسي |
| المواد | لا توجد مواد مشعة |
| التشغيل الحرارة | -40°C ~ +85°C |
| درجة حرارة التخزين | -55°C ~ +125°C |
| الجسم | ملفوفة بالنيكل |
| الرؤوس | ملفوفة بالصين |
| أجهزة بدون رصاص | ملفوفة بالنيكل |
| رقم الجزء | كمية | خيار التعبئة | مواصفات التعبئة |
| 20DXXXXX | 250 | كيس بلاستيكي | حزمة كبيرة |
