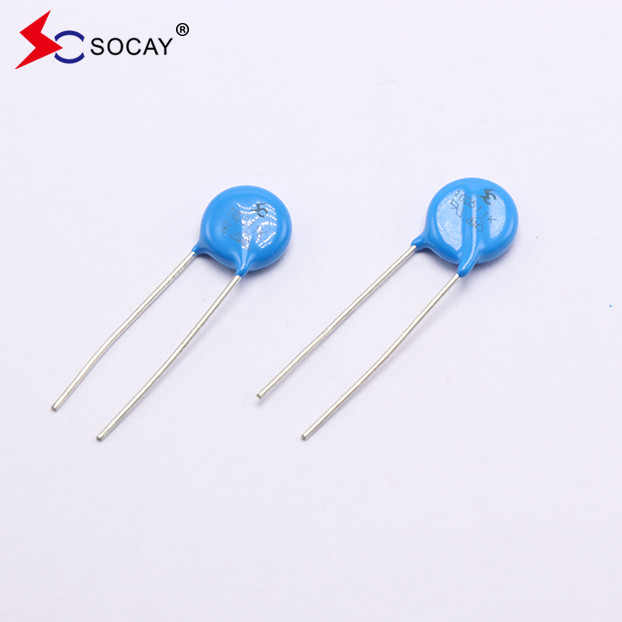

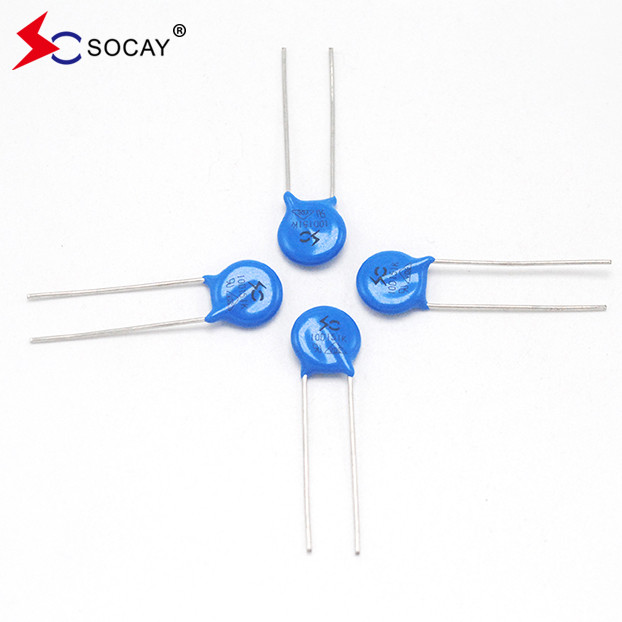

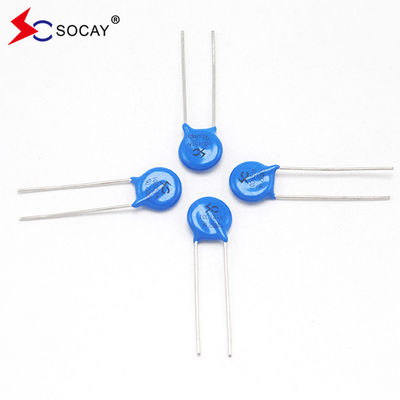

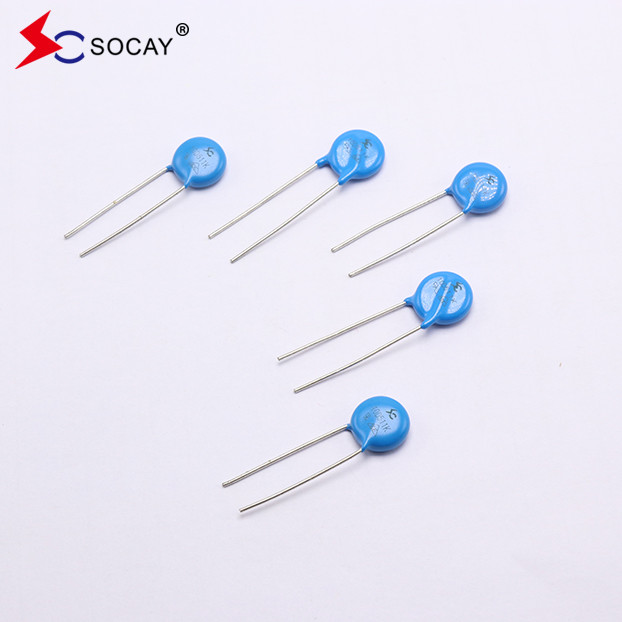

10D561K 560V أكسيد المعدن Varistor 10D 550V المكونات الإلكترونية VDR-10d561
ورقة بيانات:سلسلة 10D_v2306.1.pdf
| رقم النوع | الجهد القصوى المسموح به | فاريستور الجهد |
أقصى التشغيل الجهد |
المقاومة الموجة التيار الحالي |
أقصى الطاقة (10/1000μs) |
مقيّم القوة |
Tالسعة الشاملة (المرجعية) | |||||||
| المعيار | موجة عالية | Vالتكييف(V) | Vالعاصمة(V) |
V1mA (V) |
أنا(ب)(أ) | Vج(V) |
(أ) المعيار |
(أ) موجة عالية |
(J) المعيار |
(ج) موجة عالية |
(و) | @ 1KHZ (إف) | ||
| 1 مرة | مرتين | 1 مرة | مرتين | |||||||||||
| 10D180K | 10D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 5 | 36 | 500 | 250 | 2000 | 1000 | 2.1 | 3.0 | 0.05 | 5600 |
| 10D220K | 10D220KJ | 14 | 18 | 22 ((19.5~26) | 5 | 43 | 500 | 250 | 2000 | 1000 | 2.5 | 5.0 | 0.05 | 4500 |
| 10D270K | 10D270KJ | 17 | 22 | 27 ((24 ~ 30) | 5 | 53 | 500 | 250 | 2000 | 1000 | 3.0 | 6.0 | 0.05 | 3700 |
| 10D330K | 10D330KJ | 20 | 26 | 33 ((29.5~36.5) | 5 | 66 | 500 | 250 | 2000 | 1000 | 4.0 | 7.0 | 0.05 | 3000 |
| 10D390K | 10D390KJ | 25 | 31 | 39 ((35~43) | 5 | 77 | 500 | 250 | 2000 | 1000 | 4.6 | 9.0 | 0.05 | 2400 |
| 10D470K | 10D470KJ | 30 | 38 | 47 ((42~54) | 5 | 93 | 500 | 250 | 2000 | 1000 | 5.5 | 11.0 | 0.05 | 2100 |
| 10D560K | 10D560KJ | 35 | 45 | 56 ((50 ~ 62) | 5 | 100 | 500 | 250 | 2000 | 1000 | 7.0 | 13.0 | 0.05 | 1800 |
| 10D680K | 10D680KJ | 40 | 56 | 68 ((61~75) | 5 | 135 | 500 | 250 | 2000 | 1000 | 8.2 | 15.0 | 0.05 | 1500 |
| 10D820K | 10D820KJ | 50 | 65 | 82 ((74~90) | 25 | 135 | 2500 | 1250 | 3500 | 2500 | 12.0 | 17.0 | 0.4 | 1200 |
| 10D101K | 10D101KJ | 60 | 85 | 100 ((90~110) | 25 | 165 | 2500 | 1250 | 3500 | 2500 | 15.0 | 18.0 | 0.4 | 1000 |
| 10D121K | 10D121KJ | 75 | 100 | 120 ((108~132) | 25 | 200 | 2500 | 1250 | 3500 | 2500 | 18.0 | 21.0 | 0.4 | 830 |
| 10D151K | 10D151KJ | 95 | 125 | 150 ((135~165) | 25 | 250 | 2500 | 1250 | 3500 | 2500 | 22.0 | 25.0 | 0.4 | 670 |
| 10D181K | 10D181KJ | 115 | 150 | 180 ((162~198) | 25 | 300 | 2500 | 1250 | 3500 | 2500 | 27.0 | 30.0 | 0.4 | 560 |
| 10D201K | 10D201KJ | 130 | 170 | 200 ((185 ~ 225) | 25 | 340 | 2500 | 1250 | 3500 | 2500 | 30.0 | 35.0 | 0.4 | 500 |
| 10D221K | 10D221KJ | 140 | 180 | 220 ((198~242) | 25 | 360 | 2500 | 1250 | 3500 | 2500 | 32.0 | 39.0 | 0.4 | 450 |
| 10D241K | 10D241KJ | 150 | 200 | 240 ((216~264) | 25 | 395 | 2500 | 1250 | 3500 | 2500 | 35.0 | 42.0 | 0.4 | 420 |
| 10D271K | 10D271KJ | 175 | 225 | 270 ((243~297) | 25 | 455 | 2500 | 1250 | 3500 | 2500 | 40.0 | 49.0 | 0.4 | 370 |
| 10D301K | 10D301KJ | 190 | 250 | 300 ((270~330) | 25 | 500 | 2500 | 1250 | 3500 | 2500 | 40.0 | 54.0 | 0.4 | 330 |
| 10D331K | 10D331KJ | 210 | 275 | 330 ((297~363) | 25 | 550 | 2500 | 1250 | 3500 | 2500 | 40.0 | 58.0 | 0.4 | 300 |
| 10D361K | 10D361KJ | 230 | 300 | 360 ((324~396) | 25 | 595 | 2500 | 1250 | 3500 | 2500 | 43.0 | 65.0 | 0.4 | 280 |
| 10D391K | 10D391KJ | 250 | 320 | 390 ((351 ~ 429) | 25 | 650 | 2500 | 1250 | 3500 | 2500 | 47.0 | 70.0 | 0.4 | 260 |
| 10D431K | 10D431KJ | 275 | 350 | 430 ((387~473 | 25 | 710 | 2500 | 1250 | 3500 | 2500 | 60.0 | 80.0 | 0.4 | 230 |
| 10D471K | 10D471KJ | 300 | 385 | 470 ((423~517) | 25 | 775 | 2500 | 1250 | 3500 | 2500 | 65.0 | 85.0 | 0.4 | 210 |
| 10D511K | 10D511KJ | 320 | 415 | 510 ((459~561) | 25 | 845 | 2500 | 1250 | 3500 | 2500 | 70.0 | 90.0 | 0.4 | 200 |
| 10D561K | 10D561KJ | 350 | 460 | 560 ((504~616) | 25 | 925 | 2500 | 1250 | 3500 | 2500 | 70.0 | 92.0 | 0.4 | 180 |
| 10D621K | 10D621KJ | 385 | 505 | 620 ((558~682) | 25 | 1025 | 2500 | 1250 | 3500 | 2500 | 70.0 | 95.0 | 0.4 | 160 |
| 10D681K | 10D681KJ | 420 | 560 | 680 ((612~748) | 25 | 1120 | 2500 | 1250 | 3500 | 2500 | 70.0 | 98.0 | 0.4 | 150 |
| 10D751K | 10D751KJ | 460 | 615 | 750 ((675~825) | 25 | 1240 | 2500 | 1250 | 3500 | 2500 | 70.0 | 100.0 | 0.4 | 130 |
| 10D781K | 10D781KJ | 485 | 640 | 780 ((702~858) | 25 | 1290 | 2500 | 1250 | 3500 | 2500 | 80.0 | 105.0 | 0.4 | 130 |
| 10D821K | 10D821KJ | 510 | 670 | 820 ((738 ~ 902) | 25 | 1355 | 2500 | 1250 | 3500 | 2500 | 85.0 | 110.0 | 0.4 | 120 |
| 10D911K | 10D911KJ | 550 | 745 | 910 ((819~1001) | 25 | 1500 | 2500 | 1250 | 3500 | 2500 | 93.0 | 130.0 | 0.4 | 110 |
| 10D102K | 10D102KJ | 625 | 825 | 1000 ((900~1100) | 25 | 1650 | 2500 | 1250 | 3500 | 2500 | 102.0 | 140.0 | 0.4 | 100 |
| 10D112K | 10D112KJ | 680 | 895 | 1100 ((990~1210) | 25 | 1814 | 2500 | 1250 | 3500 | 2500 | 115.0 | 155.0 | 0.4 | 90 |
الوصف:
توفر سلسلة 10D Varistors الرصاصية الشعاعية حلًا مثاليًا لحماية الدوائر لتطبيقات الجهد المستمر المنخفض من خلال تقديم تصنيفات ارتفاع عالية من أي وقت مضى متاحة في مثل هذه الأقراص الصغيرة.
يمكن أن يصل الحد الأقصى لتصنيف التيار القياسي لذروة الطفرة إلى 3.5KA (8/20 μs نبض) للحماية من ذروة الطفرات العالية ، بما في ذلك التداخل غير المباشر للصاعقة ،نظام التبديل بين العوامل العابرة والعوامل العابرة السريعة غير الطبيعية من مصدر الطاقة.
الخصائص:
|
u نطاق تشغيل الجهد العريض (V1mA) من 18V إلى 1100V u الاستجابة السريعة للجهد الزائد العابر u قدرة كبيرة على امتصاص الطاقة العابرة u نسبة التشبيك المنخفضة و لا يوجد تيار متواصل u تلبي مستوى MSL 1 لكل J-STD-020 |
التطبيقات:
حماية الطاقة، المفاتيح، أجهزة البيع، أجهزة إيقاف البرق، مكالمات داخلية للمبنى، أنظمة المراقبة،
بطاقات وقوف السيارات، أنظمة نقل، أجهزة، أجهزة قياس، منتجات الاتصالات، لوحات التحكم.
| المواد | لا توجد مواد مشعة |
| التشغيل الحرارة | -40°C ~ +85°C |
| درجة حرارة التخزين | -55°C ~ +125°C |
| الجسم | ملفوفة بالنيكل |
| الرؤوس | ملفوفة بالصين |
| أجهزة بدون رصاص | ملفوفة بالنيكل |
| رقم الجزء | كمية | خيار التعبئة | مواصفات التعبئة |
| 10DXXXXX | 500 | كيس بلاستيكي | حزمة كبيرة |
مبدأ العمل:
عندما يتم توصيلها بالتوازي إلى الدائرة ولا يتحرك الجهاز ، تكون قيمة المقاومة مرتفعة ويمكن اعتبارها دائرة مفتوحة مع تأثير ضئيل أو معدوم على الدائرة.عندما يكون هناك نبض غير طبيعيعندما يختفي الجهد العالي غير الطبيعي ، يعود إلى حالة المقاومة العالية ويعمل الدائرة بشكل طبيعي.
