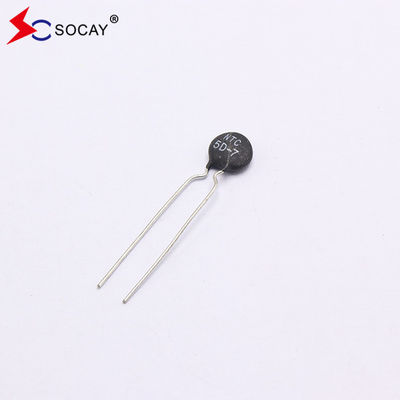

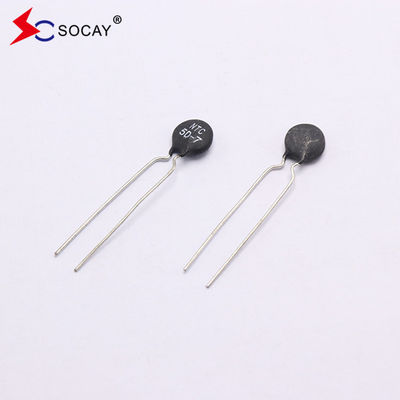

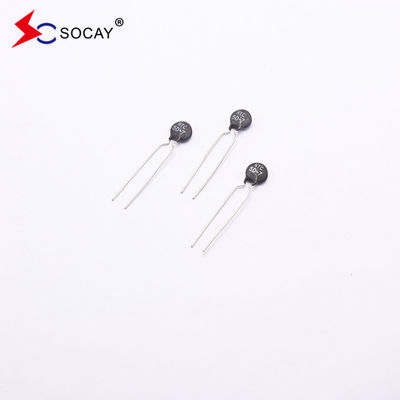

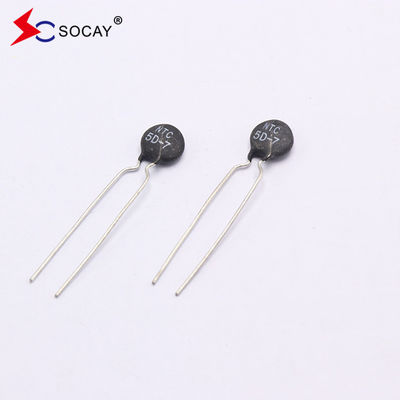

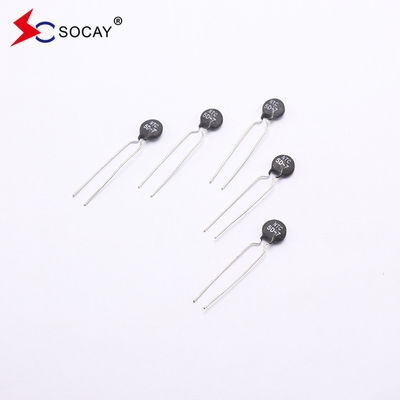

78μF 2A Imax NTC Thermistor MF72-SCN5D-7 رصاص الرصاص الشعاعي
ورقة بيانات:MF72-SCN5D-7_v2105.1.pdf
| الجزءالرقم |
المقاومة في الـ 25°C ± 20% |
(ماكس) مسموح به Wالعمل جالسعر |
Rوجود تحت الحمل (mΩ) |
التبديد العامل |
الحرارية الوقت ثابتة |
السعة القصوى المسموح بها @240Vac |
| R25(Ω) | أناأقصى(أ) | (مΩ) | δ(mW/°C) | τ(ثانيا) | C ((uF) | |
| MF72-SCN5D-7 | 5 | 2 | 283 | 10 | 30 | 78 |
حول NTC
مبدأ عمل الترميستور NTC هو: عندما ترتفع درجة الحرارة ، يزيد الإلكترونات الحرة والثقوب في المادة الحساسة للحرارة ،مما يسبب زيادة تركيز الإلكترونات داخل المادةوبما أن المقاومة والقيادة مرتبطان، فإن المقاومة تنخفض مع ارتفاع درجة الحرارة.
تشتمل وظائف الترميستور NTC بشكل رئيسي على الجوانب التالية:
1قياس وتحكم درجة الحرارة: يمكن استخدام محولات الحرارة NTC لقياس وتحكم درجة حرارة أجهزة وأنظمة مختلفة ، مثل محركات السيارات والألواح الشمسية والثلاجات والأفران ، إلخ.
2حماية الدوائر الإلكترونية: يمكن استخدام محطات الحرارة NTC لحماية الدوائر الإلكترونية من التيار الزائد والجهد الزائد والحرارة الزائدة وغيرها من الحماية ، مثل مصادر الطاقة وسائقات المحركات ،UPS والمعدات الأخرى.
3مراقبة البيئة: يمكن استخدام محطات الحرارة NTC لمراقبة درجات الحرارة البيئية الداخلية والخارجية ، مثل الدفيئة ومحطات الطقس ، إلخ.
4المعدات الطبية: يمكن استخدام محطات الحرارة NTC في المعدات الطبية ، مثل مقاييس الجلوكوز في الدم ، مقاييس الحرارة ، إلخ.
5الأجهزة القابلة للارتداء: يمكن استخدام محطات الحرارة NTC في الأجهزة القابلة للارتداء ، مثل الأساور الذكية والساعات الذكية ، وما إلى ذلك ، لقياس المعايير الفسيولوجية مثل درجة حرارة الجسم البشري ومعدل ضربات القلب.
الخصائص:
|
| رقم الجزء | نوع L | الكمية (القطع/الحقيبة) |
| MF72-SCN5D-7 | (ل)قصيرة | 1000 |
| (ل)طويله | 500 |
| أناتيم | ظروف الاختبار / الطرق | نتيجة الاختبار |
|
قوة الشد من المحطات |
قم بتثبيت الجسم بحمل مُطبق على كل رصاصة بقيمة 3.0 كجم لمدة 1 ثانية. | لا يوجد انفجار و أضرار |
|
ثني قوة Tالممرات |
اليد المثبتة 1.0 كجم في أحد المحطات المنعطف 90 ثم العودة مرة أخرى إلى الموقع. | لا يوجد انفجار و أضرار |
| القدرة على اللحام | عندما تم غمر سلك الرصاص في حمام 0f 235 ± 5 °C لمدة 3 ثواني بعد الغمر في تدفق الراتنج بنسبة 25٪ ، يجب أن تكون نسبة قدرة الطحن لسطح سلك الرصاص أكثر من 95٪. | أكثر من 95% من القدرة على اللحام |
| اختبار دورة مؤقتة |
(-40 درجة مئوية ×→+25 درجة مئوية ×3 دقيقة) × 5 دورات (-85 درجة مئوية ×→+25 درجة مئوية ×3 دقيقة) × 5 دورات |
∆ΔR/R ∆≤ ± 20٪ |
| اختبار الرطوبة | 45 درجة مئوية 95% RH × 1000 ساعة | ∆ΔR/R ∆≤ ± 20٪ |
| عمر الحمولة | 6 أم بي × 1000 ساعة | ∆ΔR/R ∆≤ ± 20٪ |
| اختبار العزل | 700 فولت DC | R≥500MΩ |
