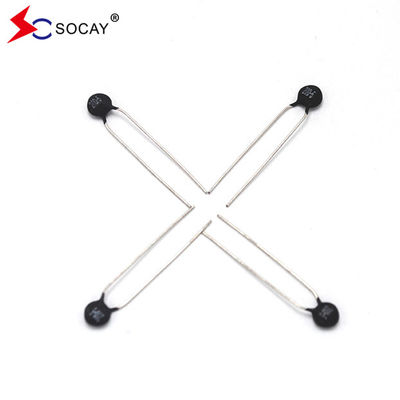

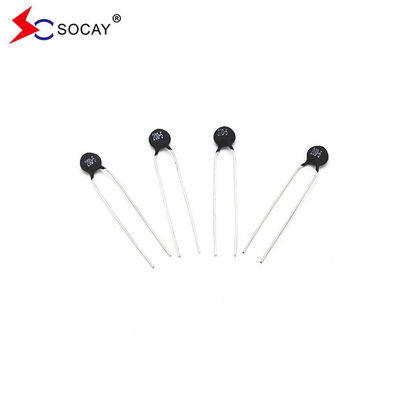

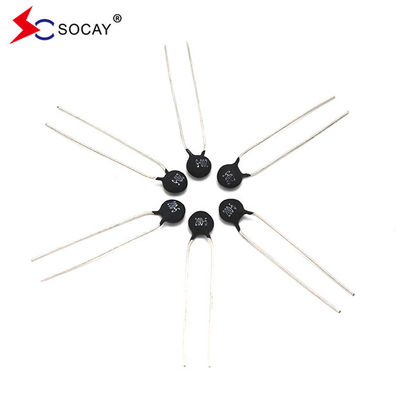

10Ω معامل درجة الحرارة السلبية الحرارة MF72-SCN10D-5 771mΩ المقاومة تحت الحمل
ورقة بيانات:MF72-SCN10D-5_v2105.1.pdf
| الجزءالرقم |
المقاومة في الـ 25°C ± 20% |
(ماكس) مسموح به Wالعمل جالسعر |
Rوجود تحت الحمل (mΩ) |
التبديد العامل |
الحرارية الوقت ثابتة |
السعة القصوى المسموح بها @240Vac |
| R25(Ω) | أناأقصى(أ) | (مΩ) | δ(mW/°C) | τ(ثانيا) | C ((uF) | |
| MF72-SCN10D-5 | 10 | 0.7 | 771 | 6 | 20 | 47 |
الخصائص:
|
طريقة الاختيار
المقاومة الصفرية للطاقة بناءً على درجة حرارة البيئة العملية القصوى.
الحد الأقصى للتيار في الحالة الثابتة عند الحرارة المحيطة الأكبر هو أكبر من الحد الأقصى لتيار العميل على المدى الطويل ، مع هامش.
التطبيقات:
تغيير مصادر الطاقة، المكيفات، الشاحنات السريعة PD، المحركات الإلكترونية، الخ
ظروف تخزين المنتجات:
|
u ظروف التخزين: درجة حرارة التخزين: -10°C ~ +40°C. الرطوبة النسبية: ≤ 75% RH. ابق بعيداً عن الغلاف الجوي والشمس u فترة التخزين: سنة واحدة.
|
| أناتيم | ظروف الاختبار / الطرق | نتيجة الاختبار |
|
قوة الشد من المحطات |
قم بتثبيت الجسم بحمل مُطبق على كل رصاصة بقيمة 3.0 كجم لمدة 1 ثانية. | لا يوجد انفجار و أضرار |
|
ثني قوة Tالممرات |
اليد المثبتة 1.0 كجم في أحد المحطات المنعطف 90 ثم العودة مرة أخرى إلى الموقع. | لا يوجد انفجار و أضرار |
| القدرة على اللحام | عندما تم غمر سلك الرصاص في حمام 0f 235 ± 5 °C لمدة 3 ثواني بعد الغمر في تدفق الراتنج بنسبة 25٪ ، يجب أن تكون نسبة قدرة الطحن لسطح سلك الرصاص أكثر من 95٪. | أكثر من 95% من القدرة على اللحام |
| اختبار دورة مؤقتة |
(-40 درجة مئوية ×→+25 درجة مئوية ×3 دقيقة) × 5 دورات (-85 درجة مئوية ×→+25 درجة مئوية ×3 دقيقة) × 5 دورات |
∆ΔR/R ∆≤ ± 20٪ |
| اختبار الرطوبة | 45 درجة مئوية 95% RH × 1000 ساعة | ∆ΔR/R ∆≤ ± 20٪ |
| عمر الحمولة | 6 أم بي × 1000 ساعة | ∆ΔR/R ∆≤ ± 20٪ |
| اختبار العزل | 700 فولت DC | R≥500MΩ |
