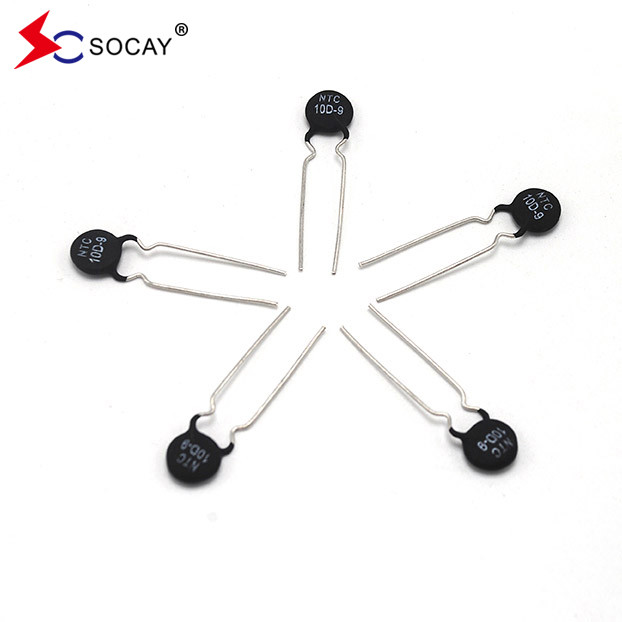

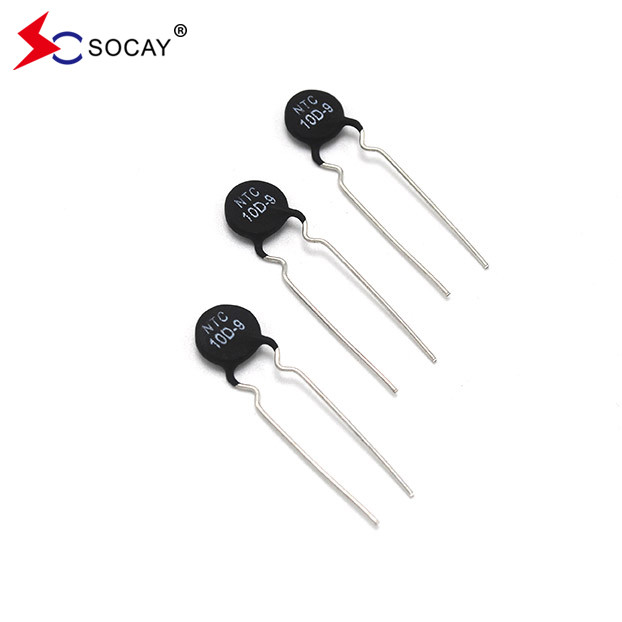

Socay NTC MF72 سلسلة MF72-SCN10D-9 حرارة الطاقة مناسبة للمحول / المحول / جهاز عرض
ورقة بيانات:MF72-SCN10D-9_v2105.1.pdf
| الجزءالرقم |
المقاومة في الـ 25°C ± 20% |
(ماكس) مسموح به Wالعمل جالسعر |
Rوجود تحت الحمل (mΩ) |
التبديد العامل |
الحرارية الوقت ثابتة |
السعة القصوى المسموح بها @240Vac |
| R25(Ω) | أناأقصى(أ) | (مΩ) | δ(mW/°C) | τ(ثانيا) | C ((uF) | |
| MF72-SCN10D-9 | 10 | 2 | 458 | 11 | 32 | 110 |
المواد الرئيسية
متصل في سلسلة على الدائرة، في درجة حرارة الغرفة، وقيمة مقاومة NTC كبيرة، في اللحظة التي يتم فيها توصيل الدائرة، يمكن أن تلعب دورا الحد من التيار؛ عندما تعمل الدائرة بشكل طبيعي،NTC بسبب ارتفاع درجة الحرارة الناجمة عن التيار العابر، في هذا الوقت قيمة المقاومة تنخفض، لن تؤثر على التشغيل الطبيعي للدائرة.
الخصائص:
|
ظروف تخزين المنتجات:
|
u ظروف التخزين: درجة حرارة التخزين: -10°C ~ +40°C. الرطوبة النسبية: ≤ 75% RH. ابق بعيداً عن الغلاف الجوي والشمس u فترة التخزين: سنة واحدة.
|
| رقم الجزء | نوع L | الكمية (القطع/الحقيبة) |
| MF72-SCN10D-9 | (ل)قصيرة | 1000 |
| (ل)طويله | 500 |
| أناتيم | ظروف الاختبار / الطرق | نتيجة الاختبار |
|
قوة الشد من المحطات |
قم بتثبيت الجسم بحمل مُطبق على كل رصاصة بقيمة 3.0 كجم لمدة 1 ثانية. | لا يوجد انفجار و أضرار |
|
ثني قوة Tالممرات |
اليد المثبتة 1.0 كجم في أحد المحطات المنعطف 90 ثم العودة مرة أخرى إلى الموقع. | لا يوجد انفجار و أضرار |
| القدرة على اللحام | عندما تم غمر سلك الرصاص في حمام 0f 235 ± 5 °C لمدة 3 ثواني بعد الغمر في تدفق الراتنج بنسبة 25٪ ، يجب أن تكون نسبة قدرة الطحن لسطح سلك الرصاص أكثر من 95٪. | أكثر من 95% من القدرة على اللحام |
| اختبار دورة مؤقتة |
(-40 درجة مئوية ×→+25 درجة مئوية ×3 دقيقة) × 5 دورات (-85 درجة مئوية ×→+25 درجة مئوية ×3 دقيقة) × 5 دورات |
∆ΔR/R ∆≤ ± 20٪ |
| اختبار الرطوبة | 45 درجة مئوية 95% RH × 1000 ساعة | ∆ΔR/R ∆≤ ± 20٪ |
| عمر الحمولة | 6 أم بي × 1000 ساعة | ∆ΔR/R ∆≤ ± 20٪ |
| اختبار العزل | 700 فولت DC |
R≥500MΩ
|
مبدأ عمل NTC
متصل في سلسلة على الدائرة، في درجة حرارة الغرفة، وقيمة مقاومة NTC كبيرة، في اللحظة التي يتم فيها توصيل الدائرة، يمكن أن تلعب دورا الحد من التيار؛ عندما تعمل الدائرة بشكل طبيعي،NTC بسبب ارتفاع درجة الحرارة الناجمة عن التيار العابر، في هذا الوقت قيمة المقاومة تنخفض، لن تؤثر على التشغيل الطبيعي للدائرة.
