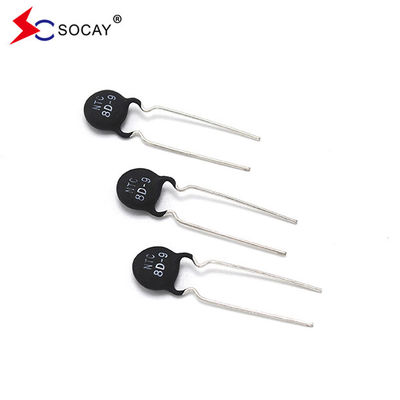

تصنيف الطاقة العالية MF72-SCN8D-9 حرارة الطاقة Ф9mm NTC حرارة لتزويد الطاقة في وضع التبديل
ورقة بيانات:MF72-SCN8D-9_v2105.1.pdf
| الجزءالرقم |
المقاومة في الـ 25°C ± 20% |
(ماكس) مسموح به Wالعمل جالسعر |
Rوجود تحت الحمل (mΩ) |
التبديد العامل |
الحرارية الوقت ثابتة |
السعة القصوى المسموح بها @240Vac |
| R25(Ω) | أناأقصى(أ) | (مΩ) | δ(mW/°C) | τ(ثانيا) | C ((uF) | |
| MF72-SCN8D-9 | 8 | 2 | 400 | 11 | 32 | 110 |
حول NTC
NTC هو اختصار لمعامل درجة الحرارة السلبية، والذي يعني معامل درجة الحرارة السلبية.يشير بشكل عام إلى مواد أو مكونات أشباه الموصلات ذات معامل درجة حرارة سلبي كبيرعادةً ما يشير NTC إلى ثرماسيستور ذو معامل درجة حرارة سلبي، أو NTC thermistor باختصار.هو نوع من المقاومة المستشعرة التي تقل قيمة المقاومة مع زيادة درجة الحرارة.
إن تي سي ترميستور هو مستشعر درجة حرارة بسيط جداً شائع جداً في الإلكترونيات الاستهلاكية. إن تي سي ترميستور هو مقاومة نصف موصل حساسة لدرجة الحرارة،و قيمة المقاومة تنخفض خطوة بخطوة مع زيادة درجة الحرارة.
يتم تصنيع محطات الحرارة NTC من أكسيدات المعادن مثل المنغنيز والكوبالت والنيكل والنحاس كمواد رئيسية ، ويتم تصنيعها باستخدام عمليات السيراميك.هذه مواد أكسيد المعادن لديها خصائص أشباه الموصلات لأنها مشابهة تماما للجرمانيوممواد أشباه الموصلات عندما تكون درجة الحرارة منخفضة، يكون عدد حاملات (الكترونات والثقوب) من هذه المواد أكسيد صغيرة،لذا فإن قيمة المقاومة مرتفعةمع زيادة درجة الحرارة، يزداد عدد الناقلين، وبالتالي تقل قيمة المقاومة.
الخصائص:
|
| رقم الجزء | نوع L | الكمية (القطع/الحقيبة) |
| MF72-SCN8D-9 | (ل)قصيرة | 1000 |
| (ل)طويله | 500 |
| أناتيم | ظروف الاختبار / الطرق | نتيجة الاختبار |
|
قوة الشد من المحطات |
قم بتثبيت الجسم بحمل مُطبق على كل رصاصة بقيمة 3.0 كجم لمدة 1 ثانية. | لا يوجد انفجار و أضرار |
|
ثني قوة Tالممرات |
اليد المثبتة 1.0 كجم في أحد المحطات المنعطف 90 ثم العودة مرة أخرى إلى الموقع. | لا يوجد انفجار و أضرار |
| القدرة على اللحام | عندما تم غمر سلك الرصاص في حمام 0f 235 ± 5 °C لمدة 3 ثواني بعد الغمر في تدفق الراتنج بنسبة 25٪ ، يجب أن تكون نسبة قدرة الطحن لسطح سلك الرصاص أكثر من 95٪. | أكثر من 95% من القدرة على اللحام |
| اختبار دورة مؤقتة |
(-40 درجة مئوية ×→+25 درجة مئوية ×3 دقيقة) × 5 دورات (-85 درجة مئوية ×→+25 درجة مئوية ×3 دقيقة) × 5 دورات |
∆ΔR/R ∆≤ ± 20٪ |
| اختبار الرطوبة | 45 درجة مئوية 95% RH × 1000 ساعة | ∆ΔR/R ∆≤ ± 20٪ |
| عمر الحمولة | 6 أم بي × 1000 ساعة | ∆ΔR/R ∆≤ ± 20٪ |
| اختبار العزل | 700 فولت DC | R≥500MΩ |
أساليب واختيار وتطبيقات NTC Thermister
I.طرق اختيار
المقاومة الصفرية للطاقة بناءً على درجة حرارة البيئة العملية القصوى.
الحد الأقصى للتيار في الحالة الثابتة عند الحرارة المحيطة الأكبر هو أكبر من الحد الأقصى لتيار العميل على المدى الطويل ، مع هامش.
التطبيقات
تغيير مصادر الطاقة، المكيفات، الشاحنات السريعة PD، المحركات الإلكترونية، الخ
