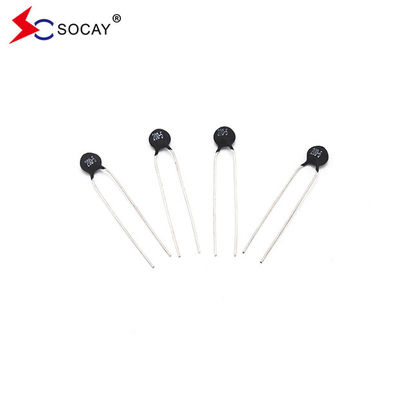

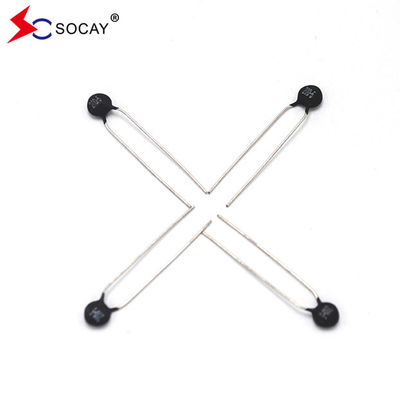

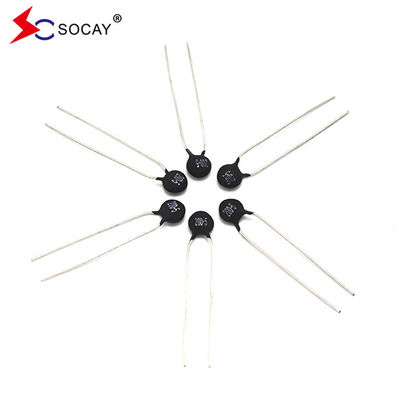

Ф5mm Power NTC Thermistor 47μF MF72-SCN5D-5 للحد من التيار الداخلي
ورقة بيانات:MF72-SCN5D-5_v2105.1.pdf
الخصائص:
|
| الجزءالرقم |
المقاومة في الـ 25°C ± 20% |
(ماكس) مسموح به Wالعمل جالسعر |
Rوجود تحت الحمل (mΩ) |
التبديد العامل |
الحرارية الوقت ثابتة |
السعة القصوى المسموح بها @240Vac |
| R25(Ω) | أناأقصى(أ) | (مΩ) | δ(mW/°C) | τ(ثانيا) | C ((uF) | |
| MF72-SCN5D-5 | 5 | 1 | 353 | 6 | 20 | 47 |
| أناتيم | ظروف الاختبار / الطرق | نتيجة الاختبار |
|
قوة الشد من المحطات |
قم بتثبيت الجسم بحمل مُطبق على كل رصاصة بقيمة 3.0 كجم لمدة 1 ثانية. | لا يوجد انفجار و أضرار |
|
ثني قوة Tالممرات |
اليد المثبتة 1.0 كجم في أحد المحطات المنعطف 90 ثم العودة مرة أخرى إلى الموقع. | لا يوجد انفجار و أضرار |
| القدرة على اللحام | عندما تم غمر سلك الرصاص في حمام 0f 235 ± 5 °C لمدة 3 ثواني بعد الغمر في تدفق الراتنج بنسبة 25٪ ، يجب أن تكون نسبة قدرة الطحن لسطح سلك الرصاص أكثر من 95٪. | أكثر من 95% من القدرة على اللحام |
| اختبار دورة مؤقتة |
(-40 درجة مئوية ×→+25 درجة مئوية ×3 دقيقة) × 5 دورات (-85 درجة مئوية ×→+25 درجة مئوية ×3 دقيقة) × 5 دورات |
∆ΔR/R ∆≤ ± 20٪ |
| اختبار الرطوبة | 45 درجة مئوية 95% RH × 1000 ساعة | ∆ΔR/R ∆≤ ± 20٪ |
| عمر الحمولة | 6 أم بي × 1000 ساعة | ∆ΔR/R ∆≤ ± 20٪ |
| اختبار العزل | 700 فولت DC |
R≥500M
|
حول NTC
المعادي الحراري NTC هو المقاوم الذي تتغير المقاومة مع درجة الحرارة. NTC يقف لـ "معدل درجة الحرارة السلبية" ، وهو ما يعني معامل درجة الحرارة السلبية.هذا يعني أنه مع زيادة درجة الحرارة، فإن قيمة المقاومة من NTC ترمستور سوف تنخفض.
تستخدم مرشحات الحرارة NTC عادة لقياس وتحكم في درجة الحرارة. على سبيل المثال ، يمكن استخدامها في أجهزة استشعار درجة الحرارة مثل تلك التي تقيس درجة حرارة البطارية ،مراقبات درجة الحرارة التي تتحكم في أنظمة التدفئة المنزلية، أنظمة التحكم في محرك السيارات ، وأكثر من ذلك. عندما يتم وضع NTC ترمستور حيث الحرارة تحتاج إلى قياس أو التحكم،سوف تعكس تغير درجة الحرارة وتغيير قيمة المقاومة وفقا لذلكيتم حساب تغير درجة الحرارة عن طريق قياس تغير قيمة المقاومة.
وبالإضافة إلى ذلك، تستخدم محولات الحرارة NTC أيضًا على نطاق واسع لتعويض درجة الحرارة في الدوائر. عندما تعمل المكونات الإلكترونية، ستتغير خصائصها الكهربائية بسبب تغيرات درجة الحرارة،ويمكن استخدام المحولات الحرارية NTC لتعويض هذا التغييرعلى سبيل المثال، يمكن أن يثبت استخدام الترميستورات NTC في الدوائر أداء عمل الدوائر إلى حد ما.
تستخدم محطات الحرارة NTC على نطاق واسع في الصناعة والسيارات والمنازل ومجالات أخرى ، وهي أجهزة استشعار ومكونات إلكترونية شائعة الاستخدام.
