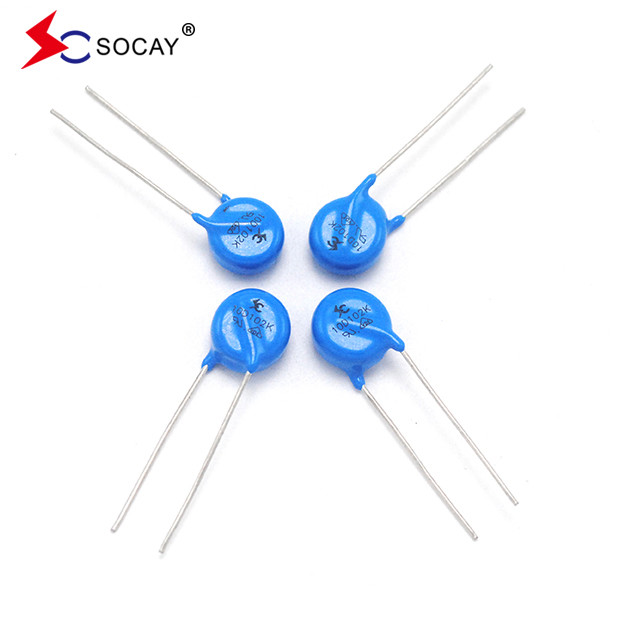

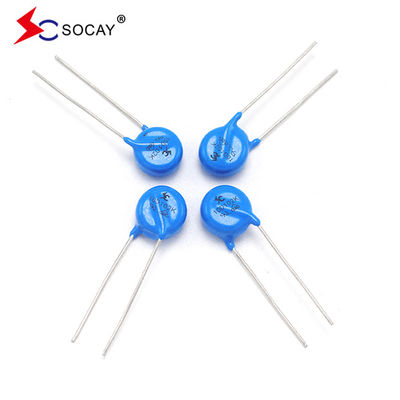

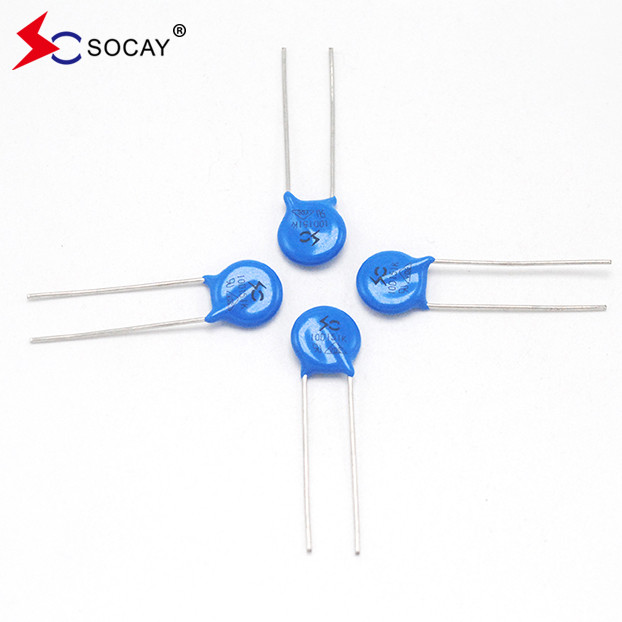

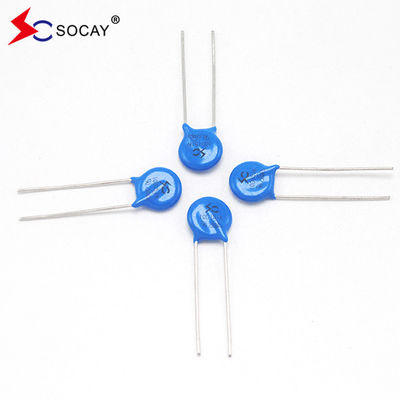

أوكسيد المعدن الرصاصي المتأرجح فاريستور MOVs Ф25mm 25D391K Varistor
ورقة بيانات:سلسلة 25D_v2306.1.pdf
مقدمة
أجهزة الحد من الجهد الأكثر استخدامًا هي الوارستور MOV / MLV ، والتي مصنوعة أساسًا من أكسيد الزنك ومجموعة متنوعة من أكسيدات المعادن ، والتي يتم خلطها وتصميمها.
المواد الرئيسية
مواد أكسيد الزنك
| رقم النوع | الجهد القصوى المسموح به |
فاريستور الجهد |
أقصى التشغيل الجهد |
مقاومة التيار الكبير 8/20μS |
مقيّم القوة |
الطاقة (10/1000μs)
|
السعة | ||||
| المعيار |
عالية الموجة |
Vالتكييف (V) |
Vالعاصمة (V) |
V 1mA (V) |
أنا(ب) (أ) |
Vج (V) |
المعيار (أ) |
موجة عالية (أ) |
(W) | (ج) |
@ 1KHZ (ص)F) |
| 1 مرة | 1 مرة | ||||||||||
| 25D101K | 25D101KJ | 60 | 85 | 100 ((90-110) | 150 | 165 | 10000 | 20000 | 1.4 | 100 | 6300 |
| 25D201K | 25D201KJ | 130 | 170 | 200 ((185-225) | 150 | 330 | 15000 | 20000 | 1.0 | 215 | 2000 |
| 25D221K | 25D221KJ | 140 | 180 | 220 ((198-242) | 150 | 360 | 15000 | 20000 | 1.0 | 235 | 1800 |
| 25D241K | 25D241KJ | 150 | 200 | 240 ((216-264) | 150 | 395 | 15000 | 20000 | 1.0 | 245 | 1650 |
| 25D271K | 25D271KJ | 175 | 225 | 270 ((243-297) | 150 | 455 | 15000 | 20000 | 1.0 | 260 | 1500 |
| 25D301K | 25D301KJ | 190 | 250 | 300 ((270-330) | 150 | 505 | 15000 | 20000 | 1.0 | 275 | 1300 |
| 25D331K | 25D331KJ | 210 | 275 | 330 ((297-363) | 150 | 550 | 15000 | 20000 | 1.0 | 295 | 1200 |
| 25D361K | 25D361KJ | 230 | 300 | 360 ((324-396) | 150 | 595 | 15000 | 20000 | 1.0 | 305 | 1100 |
| 25D391K | 25D391KJ | 250 | 320 | 390 ((351-429) | 150 | 650 | 15000 | 20000 | 1.0 | 335 | 1000 |
| 25D431K | 25D431KJ | 275 | 350 | 430 ((387-473) | 150 | 710 | 15000 | 20000 | 1.0 | 365 | 930 |
| 25D471K | 25D471KJ | 300 | 385 | 470 ((423-517) | 150 | 775 | 15000 | 20000 | 1.0 | 390 | 850 |
| 25D511K | 25D511KJ | 320 | 415 | 510 ((459-561) | 150 | 845 | 15000 | 20000 | 1.0 | 440 | 780 |
| 25D561K | 25D561KJ | 350 | 460 | 560 ((504-616) | 150 | 920 | 15000 | 20000 | 1.0 | 490 | 715 |
| 25D621K | 25D621KJ | 385 | 505 | 620 ((558-682) | 150 | 1025 | 15000 | 20000 | 1.0 | 540 | 650 |
| 25D681K | 25D681KJ | 420 | 560 | 680 ((612-748) | 150 | 1120 | 15000 | 20000 | 1.0 | 570 | 600 |
| 25D751K | 25D751KJ | 460 | 615 | 750 ((675-825) | 150 | 1240 | 15000 | 20000 | 1.0 | 590 | 530 |
| 25D781K | 25D781KJ | 485 | 640 | 780 ((702-858) | 150 | 1290 | 15000 | 20000 | 1.0 | 620 | 510 |
| 25D821K | 25D821KJ | 510 | 670 | 820 ((738-902) | 150 | 1355 | 15000 | 20000 | 1.0 | 655 | 500 |
| 25D911K | 25D911KJ | 550 | 745 | 910 ((819-1001) | 150 | 1500 | 15000 | 20000 | 1.0 | 726 | 440 |
| 25D102K | 25D102KJ | 625 | 825 | 1000 ((900-1100) | 150 | 1650 | 15000 | 20000 | 1.0 | 685 | 650 |
| 25D112K | 25D112KJ | 680 | 895 | 1100 ((990-1210) | 150 | 1815 | 15000 | 20000 | 1.0 | 770 | 600 |
| 25D122K | 25D122KJ | 750 | 990 | 1200 ((1080-1320) | 150 | 1980 | 15000 | 20000 | 1.0 | 770 | 550 |
التطبيقات:
|
u حماية ترانزستور، ثنائي الأقطاب، IC، thyristor أو triac semiconductor u حماية من التهابات في الأجهزة الإلكترونية الاستهلاكية u حماية من التموجات في الإلكترونيات الصناعية u حماية الطفرات في الأجهزة المنزلية الإلكترونية وأجهزة الغاز والنفط u استيعاب موصلات الصمام الكهرومغناطيسي |
| درجة حرارة العمل | -40°C ~ +85°C |
| درجة حرارة التخزين | -40°C ~ +85°C |
| درجة حرارة سطح العمل | +115 درجة مئوية |
| مقاومة العزل | > 100MΩ |
| الطلاء (الراتنج الإيبوكسي) |
مقاوم للنار UL 94 V-0 |
| طلاء | الراتنج الايبوكسي |
| أسلاك الرصاص | سلك النحاس |
| الكهرباء | صلصال الفضة |
| القرص | أكسيد الزنك |
| البعد | رقم الجزء | الحقيبة | صندوق صغير | علبة |
| 25D | 25DXXXXX | 100 PCS | 1000 PCS | 2000 PCS |
