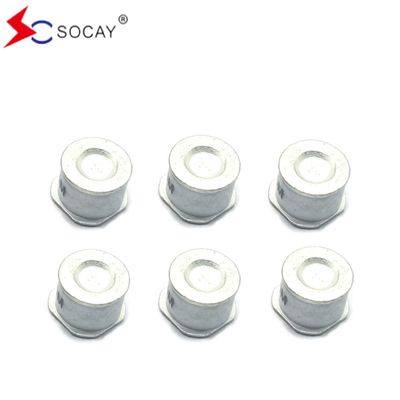

جهاز إيقاف البرق أنبوب تفريغ غاز السيراميكي المحوري المحتوي على الرصاص 800 فولت SC2E8-470MSMD مكون إلكتروني GDT
ورقة بيانات:(SC2E8_v91)1.pdf
مبدأ عمل أنبوب تفريغ الغاز السيراميكي
أنابيب تفريغ الغاز السريرية مغلقة بالسيراميك، وتتكون من إلكترودين معدنيين أو أكثر مع فجوات في الداخل، مليئة بالغازات الخاملة الأرجون والنيون.هم متصلون بالتوازي على الدائرةعندما لا يعمل الجهاز ، تكون المقاومة مرتفعة جداً والقدرة المعادلة منخفضة. يمكن اعتبارها دائرة مفتوحة ولا يكون لها أي تأثير تقريبًا على الدائرة.عندما يكون هناك نبض غير طبيعي، والمقاومة الداخلية تنخفض على الفور بعد الوصول إلى قيمة الجهد التشغيلي، ويتم إطلاق التيار. عندما تختفي الجهد العالي غير الطبيعي،سوف يعود تلقائيا إلى حالة المقاومة العالية والدائرة سوف تعمل بشكل طبيعي.
| رقم الجزء | العلامة |
(دي سي سبارك) فوق الجهد |
أقصى فولتاج إيقاع | الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
|
الاسمية تيار التفريغ النبضي |
الحد الأقصى لتيار التفريغ |
الاسمية تيار التفريغ النبضي |
الحياة العاطفية | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 مرات |
@8/20μs مرة واحدة |
50 هرتز 1 ثانية عشرة مرات |
@10/1000μs 300 مرة |
|||
|
SC2E8-420M SC2E8-420ML SC2E8-420MSMD |
(سوكاي) 420M |
420 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-470M SC2E8-470ML SC2E8-470MSMD |
(سوكاي) 470M |
470 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-600M SC2E8-600ML SC2E8-600MSMD |
(سوكاي) 600م |
600 فولت ± 20% | < 1100 فولت | < 1200 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-800M SC2E8-800ML SC2E8-800MSMD |
(سوكاي) 800م |
800 فولت ± 20% | < 1200 فولت | < 1400 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
مزايا أنابيب تفريغ الغاز السيراميكية:
1قبل التعطيل (الاستقبال) ، وهو يعادل دائرة مفتوحة، مع مقاومة كبيرة ولا يوجد أو ضئيل جدا التسرب التيار.
2بعد انهيار (الاستقبال) ، فإنه يعادل الدائرة المختصرة، والتي يمكن أن تمر تيار كبير مع انخفاض في الجهد قليلا جدا؛
3. قدرة التيار النبض (التيار الذروة) كبيرة جداً ؛ 2.5kA ~ 100kA ؛
4لديها خصائص التماثل في الاتجاهين.
5قيمة السعة صغيرة جدا، أقل من 3pF.
عيوب أنابيب تفريغ الغاز السيراميكية:
1وبما أن آيونية الغاز تتطلب وقتًا معينًا ، فإن سرعة الاستجابة بطيئة. وقت الاستجابة هو عموماً 0.2 ~ 0.3μs (200 ~ 300ns) ، وأسرع حوالي 0.1μs (100ns).قبل أن يتم تشغيله، سيكون هناك نبضات حادة ذات نطاقات أكبر تسرب من خلال وليس لها تأثير وقائي ؛
2.وجهة الانقطاع لديها اتساق ضعيف وانتشار كبير، عموما ± 20%؛
3. فولتاج الانقطاع لديه فقط عدد قليل من القيم المحددة
اختيار أنابيب تفريغ الغاز السيراميكية:
1تحت تأثير نبضات سريعة، يستغرق ذلك وقت معين لتأين الغاز من أنبوب تفريغ الغاز السيراميكي (عادة 0.2 ~ 0.3μs، أسرع حوالي 0.1μs) ،لذلك نبض حاد مع نطاق أعلى سوف تسرب إلى الخلف الذهابلوقف هذه النبضات الحادة، هناك عدة طرق: أ.توصيل محفز في سلسلة بعد أنبوب التفريغ أو ترك خط نقل من الطول المناسب لتخفيف النبض الحاد إلى قيمة أقلالمستوى: (ج) تبني دائرة حماية من مستويين ، مع أنبوب التفريغ على أنه المستوى الأول وأنبوب TVS أو محافظ الإفراط في الموصلات على أنه المستوى الثاني.المستويان معزولان بمقاومات، محفزات أو مصابيح تعيد التشغيل الذاتي.
2اختيار فولتاج انقطاع التيار المباشر Vsdc: يجب أن تكون الحد الأدنى لقيمة فولتاج انقطاع التيار المباشر Vsdc أكبر من 1.2 مرة من أعلى فولتاج ذروة إمدادات الطاقة أو أعلى فولتاج إشارة ممكن.
3اختيار تيار الإفراج عن النبضات: يجب أن يستند الاختيار إلى الحد الأقصى لتيار الإفراج الذي قد يظهر على الخط أو الحد الأقصى لتيار الإفراج الذي يحتاج إلى الحماية.يجب حساب تيار تفريغ النبض من أنبوب التفريغ وفقا لتيار تفريغ النبض الاسمي (أو نصف تيار تفريغ النبض الواحد).
4لا تستخدم أنابيب تفريغ الغاز السيراميكية بشكل عام بالتوازي بسبب الخطأ الكبير في فولتاج الانهيار.
5بعد مشكلة التيار: من أجل ضمان أن أنبوب التفريغ يمكن أن تطفئ عادة القوس بعد انهيار الاصطدام،في الأماكن التي من المرجح أن يحدث فيها بعد التيار (مثل الدوائر النشطة)، يمكن توصيل varistor أو فيوز استعادة الذات في سلسلة إلى أنبوب التفريغ. الحد من التيار الحر بحيث يكون أقل من التيار الاحتياطي من أنبوب التفريغ
التطبيق
إمدادات الطاقة الصناعية، إمدادات الطاقة للاتصالات، إمدادات الطاقة العاكسة، إمدادات الطاقة بدون انقطاع UPS، إمدادات الطاقة المنظمة، إمدادات الطاقة القيادة، إمدادات الطاقة التبديلة، وحدة الطاقة،عازل، عاكس، المعدات الطبية،
