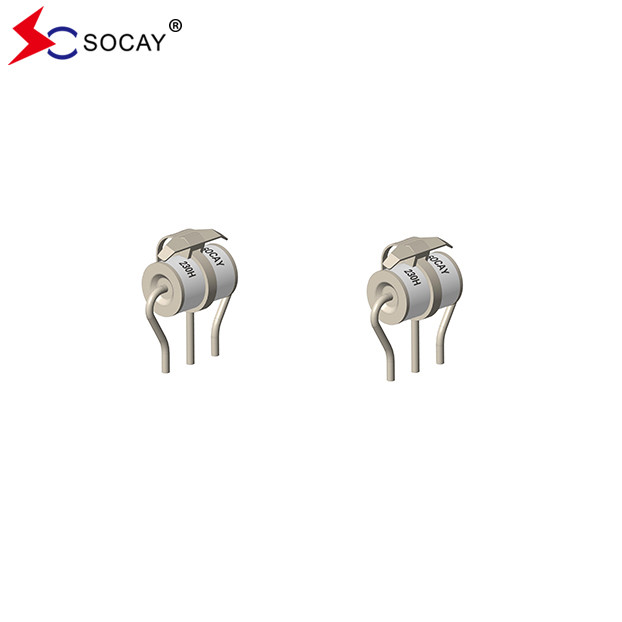

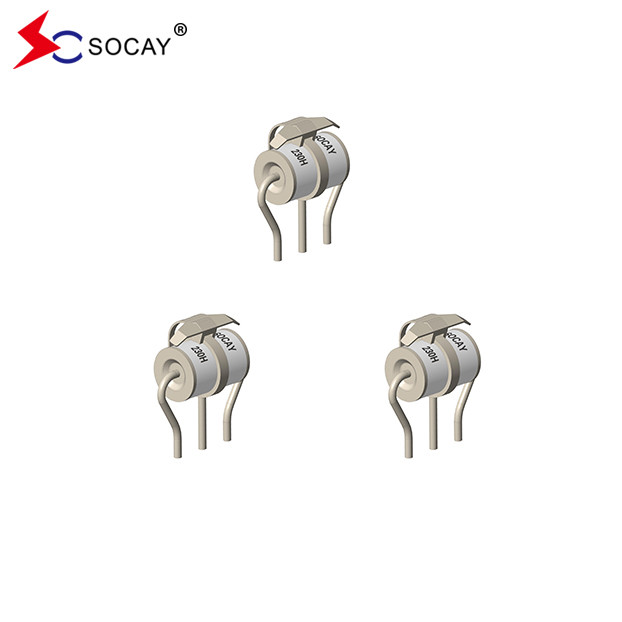

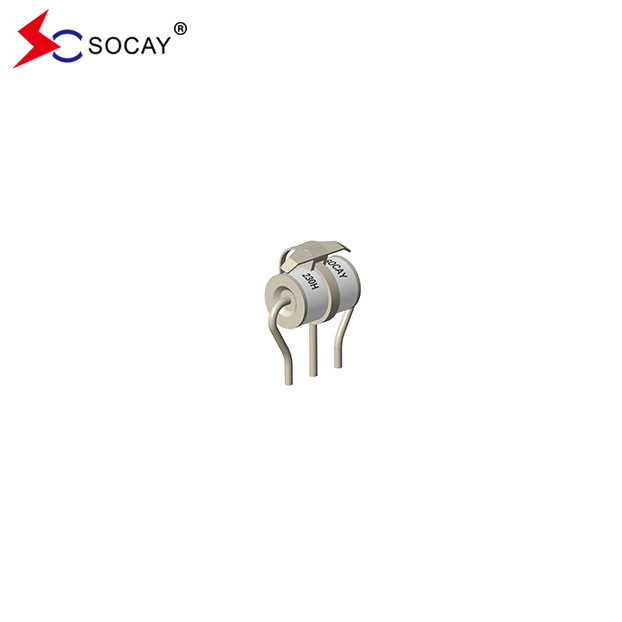

جهاز إيقاف الضغط الكهربائي 600 فولت SC3E8-600HMF، أجهزة الرصاص الشعاعي مع فشل البيع
ورقة بيانات:(SC3E8_v2308)1.pdf
| رقم الجزء | العلامة | الجهد المتزامن للشعلة | أقصى الجهد الاندفاعي | الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
|
الاسمية تيار التفريغ النبضي |
الحد الأقصى لتيار التفريغ | الاسميةأتيار التفريغ | الحياة العاطفية | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs 4) ± 5 مرات |
@8/20μs4) مرة واحدة |
50 هرتز4) 1الثانية 10أوقات |
@10/1000μs 4) 300 مرة |
|||
|
SC3E8-75HM SC3E8-75HMF SC3E8-75HP SC3E8-75H |
(سوكاي) 75H |
75 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-90HM SC3E8-90HMF SC3E8-90HP SC3E8-90H |
(سوكاي) 90H |
90 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-150HM SC3E8-150HMF SC3E8-150HP SC3E8-150H |
(سوكاي) 150 ساعة |
150 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-230HM SC3E8-230HMF SC3E8-230HP SC3E8-230H |
(سوكاي) 230H |
230 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-250HM SC3E8-250HMF SC3E8-250HP SC3E8-250H |
(سوكاي) 250H |
250 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-300HM SC3E8-300HMF SC3E8-300HP SC3E8-300H |
(سوكاي) 300H |
300 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-350HM SC3E8-350HMF SC3E8-350HP SC3E8-350H |
(سوكاي) 350H |
350 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-420HM SC3E8-420HMF SC3E8-420HP SC3E8-420H |
(سوكاي) 420H |
420 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-470HM SC3E8-470HMF SC3E8-470HP SC3E8-470H |
(سوكاي) 470H |
470 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-600HM SC3E8-600HMF SC3E8-600HP SC3E8-600H |
(سوكاي) 600H |
600 فولت ± 20% | < 1100 فولت | < 1200 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-800HM SC3E8-800HMF SC3E8-800HP SC3E8-800H |
(سوكاي) 800H |
800 فولت ± 20% | < 1200 فولت | < 1400 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
ملاحظات: 1) المصطلحات وفقًا لـ ITU-T K.12 و GB/T 9043-2008 2) عند التسليم AQL 0.65 المستوى الثاني ، DIN ISO 2859 3) الطاقة الكهربائية الرأسية أو الحلقة إلى الطاقة الكهربائية الوسطى 4) التيار الكلي من خلال الكهرباء المركزية، نصف القيمة من خلال الطرف على التوالي الكهرباء الحلقة |
|||||||||||
طريقة الاختيار
1لمعرفة منتج العميل، وجهد التشغيل، وميناء التطبيق، ومستوى الحماية.
2"حد أدنى لجهد انقطاع التيار المباشر > 1.2 مرة من الجهد العامل العادي للتيار المباشر.
3"اختر الحزمة والحجم ومعدل تدفق الجهاز وفقًا لبوابة التطبيق ومستوى الحماية.
التطبيقات:
إمدادات الطاقة الصناعية، إمدادات الطاقة للاتصالات
إمدادات الطاقة من عاكس الكهرباء، إمدادات الطاقة بدون انقطاع من UPS،
إمدادات الطاقة المنظمة، إمدادات الطاقة القائمة على القيادة
إمدادات الطاقة المبتدئة، ووحدة الطاقة، والمعزول، والمحول، والمعدات الطبية،
485 محول، منتجات الاتصالات
نموذج، محطة قاعدة الاتصالات)
المنتجات الأمنية، معطّل البرق.
الخصائص:
غير مشعة
متوافقة مع القانون
خسارة إدراج منخفضة
استجابة ممتازة لزيادة سريعة في العقارات.
سعة منخفضة للغاية
قدرة 20KA على زيادة الضغط المحكومة بنبض 8/20μs كما هو محدد في IEC 61000-4-5.
