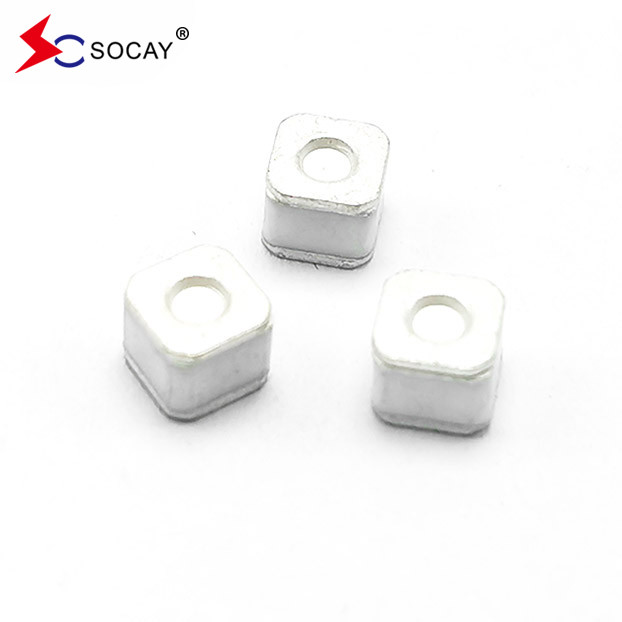

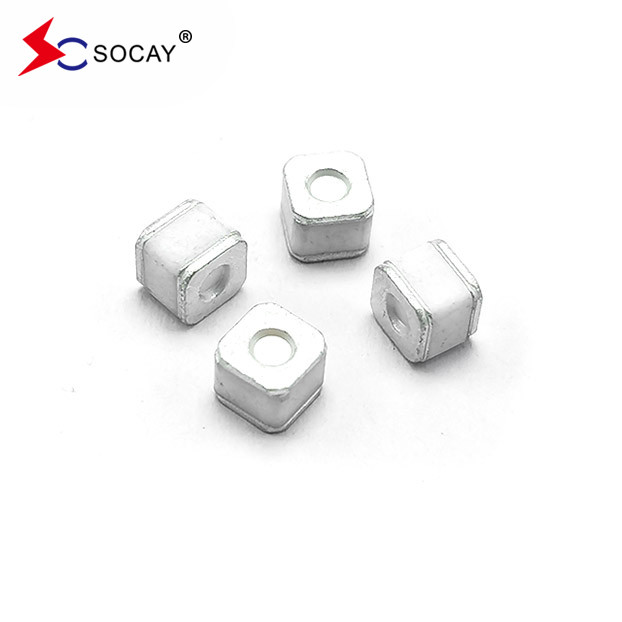

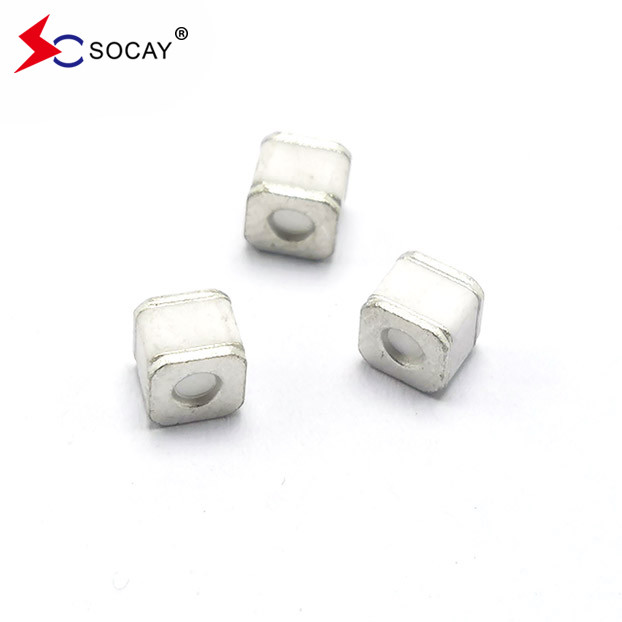

محمية ضخامة أنبوب تفريغ الغاز SOCAY SC2E5-90LSMD ، سطح الجبل GDT
ورقة بيانات:SC2E5-SMD_v2110.1.pdf
| رقم الجزء |
العاصمة فولتاج الإشعال |
أقصى النبضات الإشعال الجهد |
الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
|
الاسمية تيار التفريغ النبضي |
الحد الأقصى لتيار التفريغ | الاسميةأتيار التفريغ |
النبض الحياة |
|||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 مرات |
@8/20μs مرة واحدة |
50 هرتز 1الثانية 10أوقات |
@10/1000μs 300 مرة |
||
| SC2E5-75LSMD | 75 فولت ± 20% | < 500 فولت | < 650 فولت | 1 GΩ (في 50V DC) | <1.0pF | 15 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90 فولت ± 20% | < 500 فولت | < 650 فولت | 1 GΩ (في 50V DC) | <1.0pF | 15 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150 فولت ± 20% | < 500 فولت | < 650 فولت | 1 GΩ (في 50V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200 فولت ± 20% | < 500 فولت | < 650 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300 فولت ± 20% | < 700 فولت | < 800 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350 فولت ± 20% | < 700 فولت | < 800 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420 فولت ± 20% | < 800 فولت | <950 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600 فولت ± 20% | < 1100 فولت | < 1200 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800 فولت ± 20% | < 1200 فولت | < 1400 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
ملاحظات:
|
||||||||||
I: حول أنبوب تفريغ الغاز
أنبوب تفريغ الغاز، الاسم الكامل لأنبوب تفريغ الغاز السيراميكي، أنبوب تفريغ الغاز الإنجليزي، غالبًا ما يتم استبداله بالاختصار GDT، هو جهاز حماية من زيادة الطاقة من نوع الفجوة،الذي تم استخدامه على نطاق واسع في حماية البرق من أنظمة الاتصالاتغالبا ما تستخدم أنابيب التفريغ في المراحل الأولى أو الأولى من دوائر الحماية متعددة المستويات لتفريغ البرق الفوري الزائد وتحديد الإفراط.منذ مقاومة العزل بين الأقطاب الكهربائية من أنبوب التفريغ كبيرة جدا والقدرة الطفيلية صغيرة جدا، انها ليست مناسبة للترددات العالية. حماية البرق من خطوط الإشارة لديها مزايا واضحة.العيوب الرئيسية لخصائص حماية أنبوب التفريغ هي أن تأخير وقت التفريغ كبير، حساسية العمل ليست مثالية، ومن الصعب قمع موجات البرق بفعالية مع ارتفاع كبير من حافة.هناك مشكلة تدفق مستمر في حماية البرق من نظام إمدادات الطاقة.
المكونات الرئيسية
مسحوق أنابيب البورسلين، الأقطاب الكهربائية، الغاز الكهربائي الخامل، الخ
الخصائص:
قدرة 5KA على زيادة الطاقة التي تم اختبارها مع نبض 8/20μs كما هو محدد في IEC 61000-4-5
تصنيف أنابيب تفريغ الغاز السيراميكية
1وفقًا لعدد الأقطاب الكهربائية ، يتم تقسيم أنابيب تفريغ الغاز المستخدمة بشكل شائع إلى أنابيب تفريغ ثنائي الأقطاب الكهربائية وأنابيب تفريغ ثلاثي الأقطاب الكهربائية. معظم مواد تغليفها هي السيراميك ،لذا فهي تسمى أنابيب تفريغ السيراميكية.
2وفقًا لحجم المظهر ، تنقسم أنابيب تفريغ الغاز المستخدمة عادة إلى أنابيب تفريغ رقاقة وأنابيب تفريغ متصلة.
3وفقًا لجهد نبض المنتج ، تنقسم أنابيب تفريغ الغاز المستخدمة عادة إلى أنابيب تفريغ نبضات تقليدية وأنابيب تفريغ نبضات منخفضة.
مبدأ عمل أنبوب تفريغ الغاز السيراميكي
أنابيب تفريغ الغازات السيراميكية مغلقة بالسيراميك، وتتكون من إلكترودين معدنيين أو أكثر مع فجوات في الداخل، مليئة بالغازات الخاملة الأرجون والنيون.هم متصلون بالتوازي على الدائرةعندما لا يعمل الجهاز ، تكون المقاومة مرتفعة جداً والقدرة المعادلة منخفضة. يمكن اعتبارها دائرة مفتوحة ولا يكون لها أي تأثير تقريبًا على الدائرة.عندما يكون هناك نبض غير طبيعي، والمقاومة الداخلية تنخفض على الفور بعد الوصول إلى قيمة الجهد التشغيلي، ويتم إطلاق التيار. عندما تختفي الجهد العالي غير الطبيعي،سوف يعود تلقائيا إلى حالة المقاومة العالية والدائرة سوف تعمل بشكل طبيعي.
مزايا أنابيب تفريغ الغاز السيراميكية
1قبل التعطيل (الاستقبال) ، وهو يعادل دائرة مفتوحة، مع مقاومة كبيرة ولا يوجد أو ضئيل جدا التسرب التيار.
2بعد انهيار (الاستقبال) ، فإنه يعادل الدائرة المختصرة، والتي يمكن أن تمر تيار كبير مع انخفاض في الجهد قليلا جدا؛
3. قدرة التيار النبض (التيار الذروة) كبيرة جداً ؛ 2.5kA ~ 100kA ؛
4لديها خصائص التماثل في الاتجاهين.
5قيمة السعة صغيرة جدا، أقل من 3pF.
