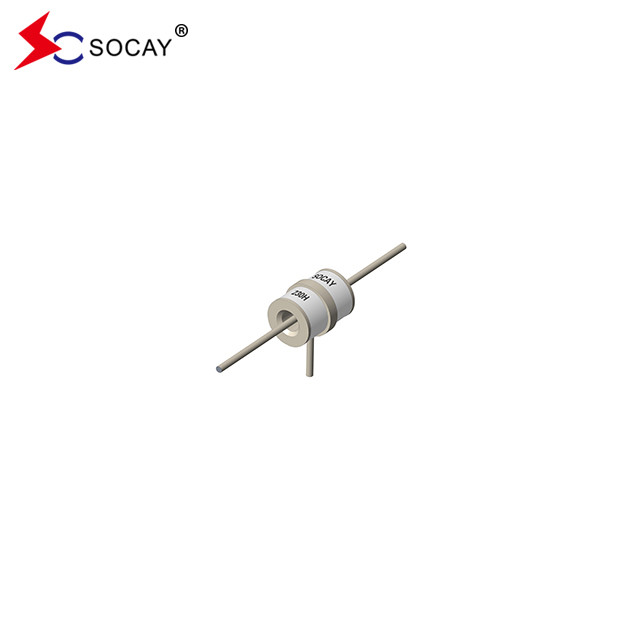

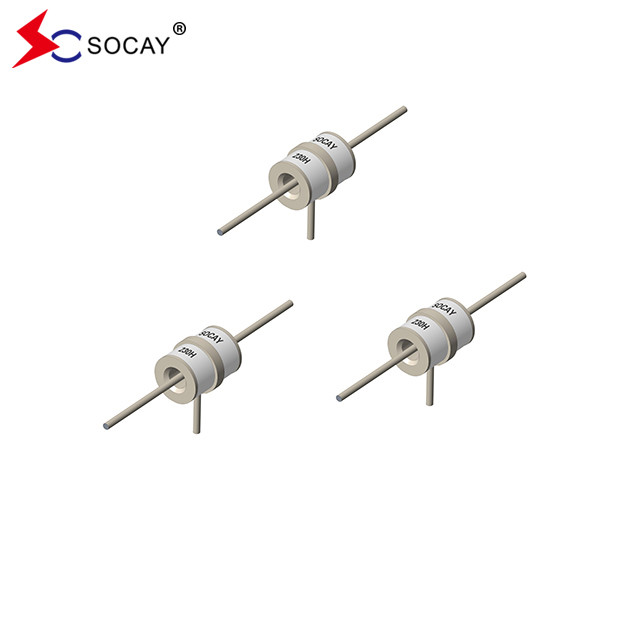

جهاز إيقاف الزيادة الغازية SC3E8-600HP، 3 قطب "T" أجهزة الرصاص أنبوب تفريغ الغاز
ورقة بيانات:(SC3E8_v2308)1.pdf
| رقم الجزء | العلامة | الجهد المتزامن للشعلة | أقصى الجهد الاندفاعي | الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
|
الاسمية تيار التفريغ النبضي |
الحد الأقصى لتيار التفريغ | الاسميةأتيار التفريغ | الحياة العاطفية | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs 4) ± 5 مرات |
@8/20μs4) مرة واحدة |
50 هرتز4) 1الثانية 10أوقات |
@10/1000μs 4) 300 مرة |
|||
|
SC3E8-75HM SC3E8-75HMF SC3E8-75HP SC3E8-75H |
(سوكاي) 75H |
75 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-90HM SC3E8-90HMF SC3E8-90HP SC3E8-90H |
(سوكاي) 90H |
90 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-150HM SC3E8-150HMF SC3E8-150HP SC3E8-150H |
(سوكاي) 150 ساعة |
150 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-230HM SC3E8-230HMF SC3E8-230HP SC3E8-230H |
(سوكاي) 230H |
230 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-250HM SC3E8-250HMF SC3E8-250HP SC3E8-250H |
(سوكاي) 250H |
250 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-300HM SC3E8-300HMF SC3E8-300HP SC3E8-300H |
(سوكاي) 300H |
300 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-350HM SC3E8-350HMF SC3E8-350HP SC3E8-350H |
(سوكاي) 350H |
350 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-420HM SC3E8-420HMF SC3E8-420HP SC3E8-420H |
(سوكاي) 420H |
420 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-470HM SC3E8-470HMF SC3E8-470HP SC3E8-470H |
(سوكاي) 470H |
470 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-600HM SC3E8-600HMF SC3E8-600HP SC3E8-600H |
(سوكاي) 600H |
600 فولت ± 20% | < 1100 فولت | < 1200 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-800HM SC3E8-800HMF SC3E8-800HP SC3E8-800H |
(سوكاي) 800H |
800 فولت ± 20% | < 1200 فولت | < 1400 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
ملاحظات: 1) المصطلحات وفقًا لـ ITU-T K.12 و GB/T 9043-2008 2) عند التسليم AQL 0.65 المستوى الثاني ، DIN ISO 2859 3) الطاقة الكهربائية الرأسية أو الحلقة إلى الطاقة الكهربائية الوسطى 4) التيار الكلي من خلال الكهرباء المركزية، نصف القيمة من خلال الطرف على التوالي الكهرباء الحلقة |
|||||||||||
الوصف:
أنابيب تفريغ الغاز (GDT) هي مكونات كلاسيكية لحماية منشآت الاتصالات.من الضروري أن تكون أنظمة تكنولوجيا المعلومات والاتصالات -مع دوائرها الإلكترونية عالية الجودة ولكنها حساسة- محمية بواسطة أجهزة إيقافوهكذا يتم تركيبها في مدخل نظام إمدادات الطاقة جنبا إلى جنب مع varistors وفي نقاط الاتصال لخطوط الاتصالات.لقد أصبحوا لا غنى عنهم في حماية محطات القاعدة في أنظمة الهاتف المحمول وكذلك شبكات التلفزيون الكابل الواسعة مع أجهزة التكرار وأنظمة التوزيع..
الخصائص:
غير مشعة
متوافقة مع القانون
خسارة إدراج منخفضة
استجابة ممتازة لزيادة سريعة في العقارات.
سعة منخفضة للغاية
قدرة 20KA على زيادة التأثير التي تم اختبارها مع نبض 8/20μs كما هو محدد في IEC 61000-4-5.
التطبيقات:
معدات الاتصال
معدات التلفزيون
معدات الاختبار
خطوط البيانات
مصادر الطاقة
حماية "تلكوم" SLIC
معدات النطاق العريض
معدات ADSL ، بما في ذلك ADSL2 +.
معدات الـ XDSL
أجهزة الأقمار الصناعية و CATV
الإلكترونيات الاستهلاكية
